CNC fresado SU02 unidad de almacenamiento (7 / 12 paso)

Paso 7: Crear trayectorias de herramienta almacenamiento unidad 2 hoja 2: VCarve

Archivo de almacenamiento unidad 2 hoja 2 VCarve

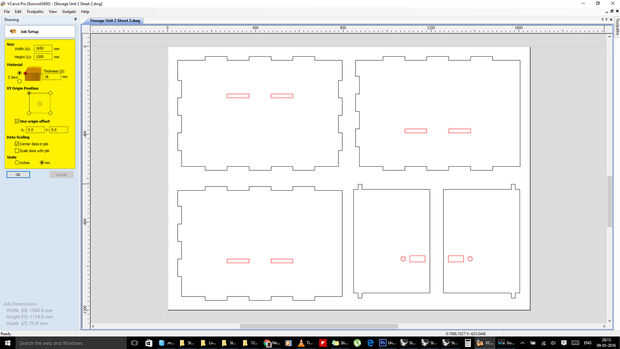

Cree un nuevo archivo. Ahora en configuración de trabajo: se creará un archivo con el tamaño de la hoja 1: 8' x 4' x t (t = espesor del material verdadero). En mi caso era 18 mm. cero en la parte superior.

Archivos de Vectores de importación y sus vectores aparecerá en tu hoja. A veces tus vectores pueden ser fuera de la hoja va a necesitar alejar.

Otra cosa que tienes que hacer realmente se une a vectores abiertos, en la sección editar vectores. Control + A seleccionar todos los vectores y luego pulsa el botón Join. Presione el botón de unirse otra vez. Si desea corregir o mover algunos objetos alrededor de la hoja ahora es el momento para hacerlo. Puede hacer esto para optimizar el material. Control + A (seleccionar todo), haga clic en la pestaña derecha: trayectorias (pin lo tienes abierto para el resto de la sesión).

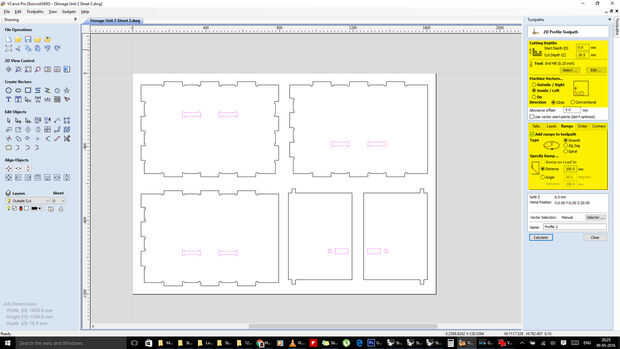

Trayectoria de herramienta de Perfil de ranura: Haga clic en crear perfil trayectoria. El primer conjunto de valores determinará la profundidad que desee hacer el corte. La profundidad de salida será cero ya que pone a cero en la parte superior de la superficie. Usted quiere cortar todo el material y un poquito de la tabla de sacrificio así añadir a poca profundidad a la profundidad de corte (C, seguí 18.5 mm).

Ahora deberá seleccionar la Toolbit estará cortando con. Haga clic en seleccionar y utilizar un 1/4 de pulgada molino de extremo.

Ya que estamos cortando la marca de piezas en máquina de vectores: interior.

Añadir rampas para trayectoria de herramienta, lisa, seleccionar una distancia (4-6 pulgadas funciona bien).

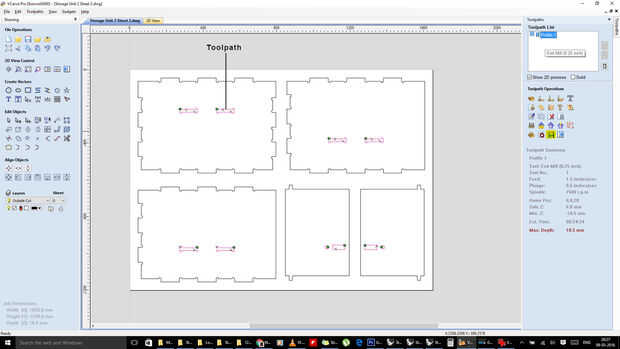

Guardar las trayectorias de herramienta: Se le pedirá una "ADVERTENCIA - herramienta cortará material" pero sabes que ya porque hizo eso a propósito cuando usted selecciona la profundidad de corte. Una vez que usted ha creado las trayectorias de herramienta, verá una vista previa. Una vez que estés satisfecho con lo que se ve, pegar cierre.

Asegúrese de que usted seleccione perfil 1 y éxito guardar trayectorias, tendrá una extensión SBP.

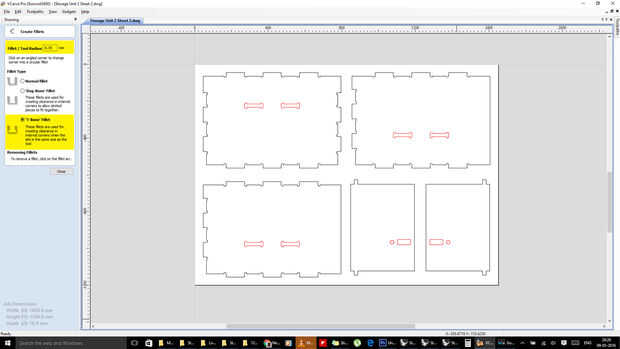

Hueso T: Utilice el botón T hueso para crear huesos de T en las ranuras.

Trayectoria de herramienta de Perfil de contorno: Haga clic en crear perfil trayectoria. El primer conjunto de valores determinará la profundidad que desee hacer el corte. La profundidad de salida será cero ya que pone a cero en la parte superior de la superficie. Usted quiere cortar todo el material y un poquito de la tabla de sacrificio así añadir a poca profundidad a la profundidad de corte (C, seguí 18.5 mm).

Eres ya se configurará la herramienta poco tamaño.

Ya que estamos cortando la marca de piezas en máquina de vectores: exterior.

Añadir rampas para trayectoria de herramienta, lisa, seleccionar una distancia (4-6 pulgadas funciona bien).

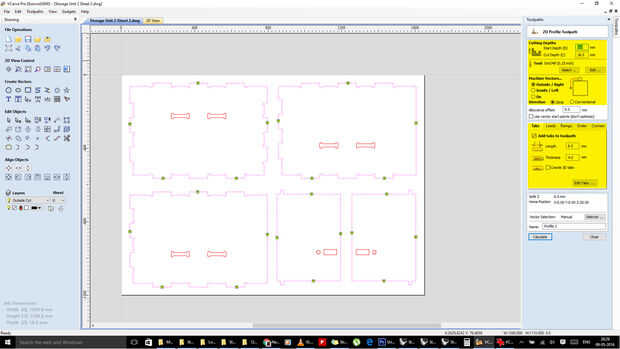

Agregar fichas.

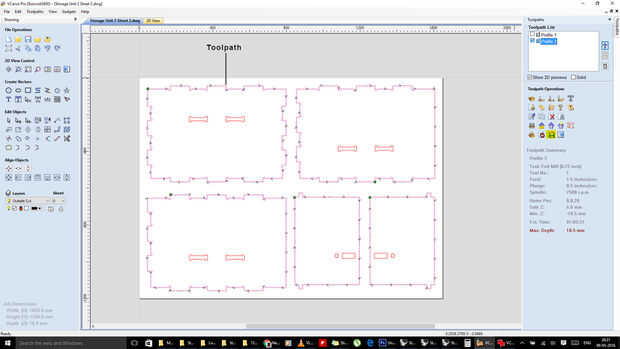

Guardar las trayectorias de herramienta: Se le pedirá una "ADVERTENCIA - herramienta cortará material" pero sabes que ya porque hizo eso a propósito cuando usted selecciona la profundidad de corte. Una vez que usted ha creado las trayectorias de herramienta, verá una vista previa. Una vez que estés satisfecho con lo que se ve, pegar cierre.

Asegúrese de que seleccionar perfil 2 y golpe guardar trayectorias, tendrá una extensión SBP.

Nota sobre la creación de pestañas: Son piezas de su material que no corte para sostener las piezas en su lugar. Para este perfil no tiene ningunas lengüetas de perfil 2 1 di 5 pestañas de 8mm de longitud y 4mm de espesor.
