Paso 1: Generación de la Gcode original en PicLaser Lite
PicLaser Lite es una imagen simple, fácil de usar para gcode Windows App para grabar fotos, pero no tiene la opción para el Cambio de tasa de alimentación a la gcode.
Esta aplicación de Windows se incluye con cada EmBlaser enviado desde el oscuro Labs LazerBlade campaña de KickStarter, así que necesitábamos una manera de añadir esta característica de mejora de foto grabado a la gcode así que podría ser utilizada cuando grabado fotos con nuestro EmBlaser.
El EmBlaser utiliza un controlador grbl con un PWM para variar la intensidad de la 9mm Nichia 2.5W diodo láser con un comandos de energía láser de gama de S0-S255 la salida. El EmBlaser hace un trabajo excelente imágenes de 8 bits con grabado en diferentes materiales.
Generando un Gcode comienza por cargar una escala de grises de 8 bits o un archivo de imagen de formato BMP de 24 bits en PicLaser Lite. Aquí está la imagen original de
hemos utilizado antes es redimensionada y editado para el grabado de la foto de ejemplo se muestra. Wikimedia Commons es una muy buena fuente de imágenes de dominio público.
La velocidad de avance conjunto está determinado por la cantidad de energía quema que el diodo láser es capaz de, en el material está grabado en el. Determinamos que 110IPM (2794mm/min) es el más rápido podemos laser graba una foto en la energía máxima con la configuración predeterminada de amp en 1.8a al grabado sobre madera de álamo con la EmBlaser.
Puesto que nuestro primer ejemplo es sin utilizar la función de Cambio de tasa de alimentación , empezamos con una menor velocidad de avance de 90 IPM (2286 mm/min) para conseguir más oscura sombra general
La resolución de píxeles (paso largo y paso adelante) se basa en cómo pequeño rayo láser puede ser enfocado. Con nuestro EmBlaser, hemos podido enfocar a. 005"(.127mm) que es el diodo de Laser grabar utilizando una lente de vidrio de 3 elemento AR el ancho de línea.
Fijamos los píxeles de resolución a. 006"(.1524mm) y grabada en un ángulo de 45 grados. Generando el código de esta manera, los diodos láser. 005"(.127mm) ancho de línea de quemadura se superpondrá ligeramente para evitar que las líneas no quemadas en el grabado.

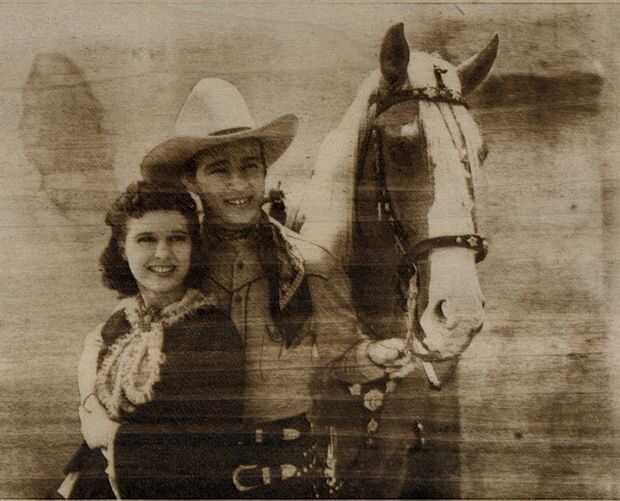

El valor mínimo S láser se fijó en el 10 y el máximo valor de láser S fue fijado en 255.. El grabado de la imagen se muestra los resultados que logramos en álamo con estos valores.
