CNC de desecho (4 / 10 paso)

Paso 4: Hacer el cuerpo de la máquina (parte A)

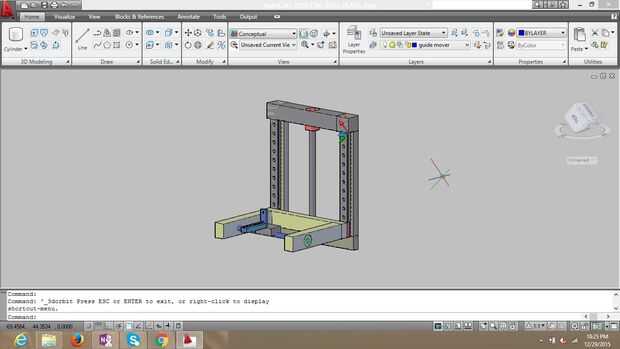

La parte de la cnc que se muestra en el diagrama de AutoCAD aparece básicamente darle chicos la idea de cómo diseñar el cnc. Se muestra en posición de pie con la base en el frente y la parte superior conectado el eje y. La base está en posición de pie, y el otro eje está conectado con la base en la parte inferior.

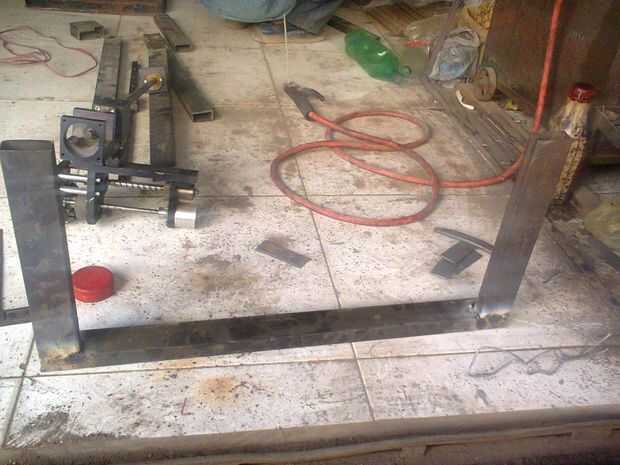

En primer lugar Diseñamos nuestro eje x o en la parte en forma de U, que tendrá un eje al que hace la herramienta mover hacia abajo y el eje x para hacer el movimiento de la herramienta a la izquierda o la derecha.
