CNC corte estante de papel (2 / 3 paso)

Paso 2: Cortar las piezas

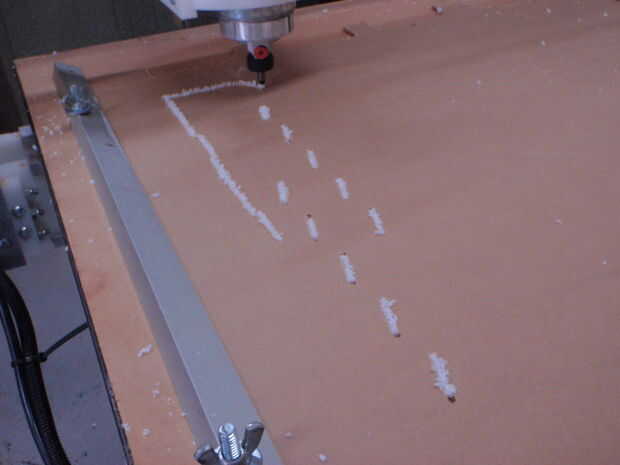

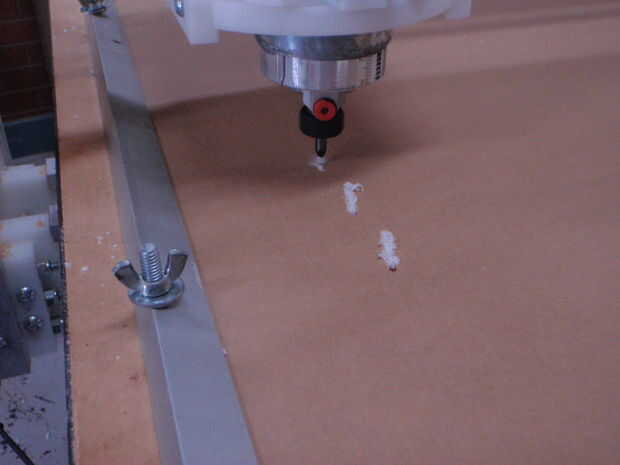

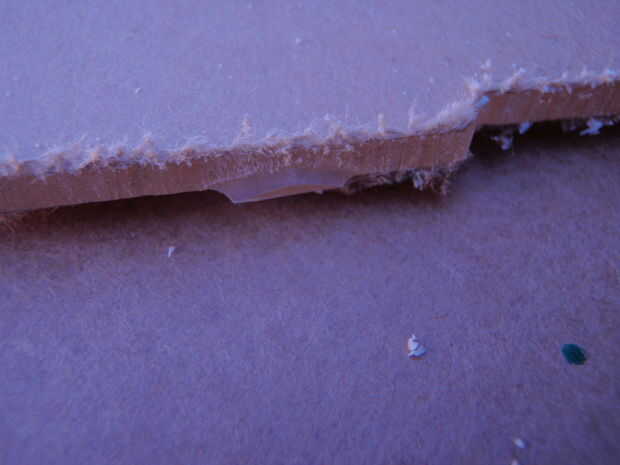

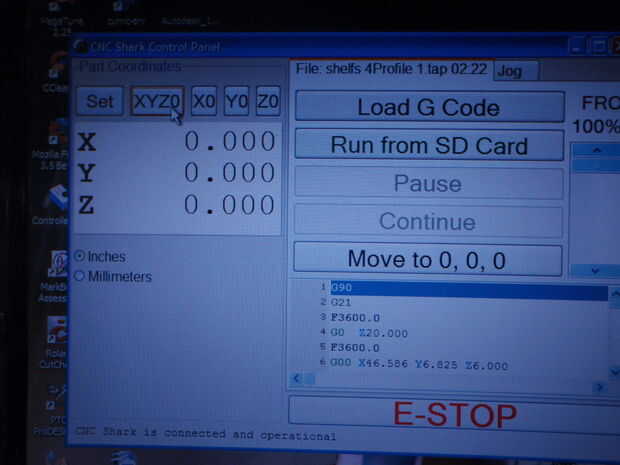

Después de descargar el DXF debe generar un código de G para su máquina, usar Vcarve. Le sugiero que añadir algunas fichas a la trayectoria de la herramienta para detener la parte de moverse cuando se ha cortado. Estos son fáciles de archivo apagado luego.

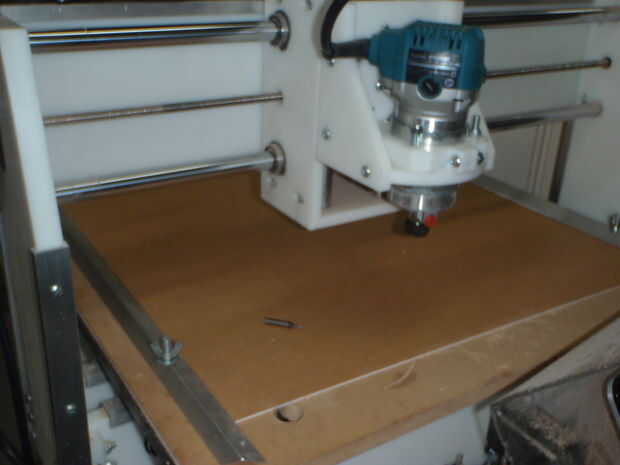

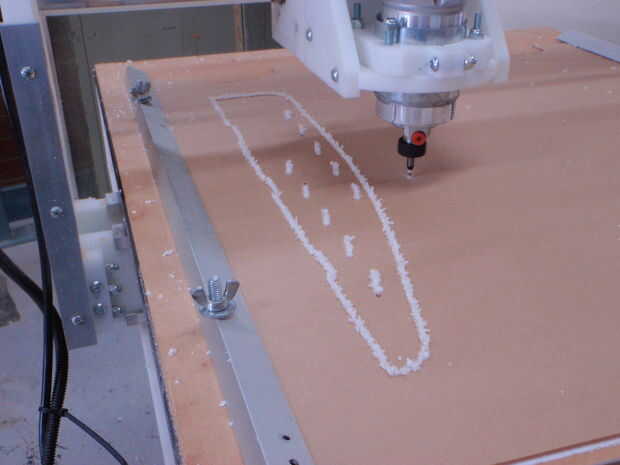

Monte la pieza de 600 mm X 1200 mm de acrílico en la parte superior un trozo de material para parar la herramienta de corte de atacar a la cama de la máquina. Hecho algunos soportes para mantenga pulsada la hoja grande.

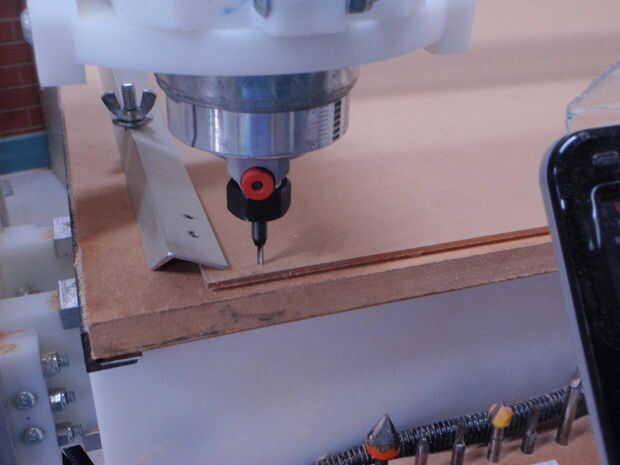

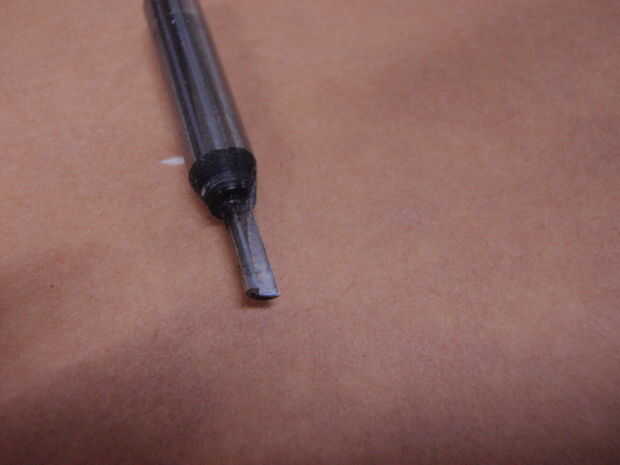

Cero la máquina en la esquina inferior izquierda del material y asegúrese de que tiene 2,8 mm molino final instalado en la máquina. Encontré que una fresa de corte recto corta plástico sin levantar el plástico de la cubierta, a diferencia de un tipo de espiral que puede causar problemas.

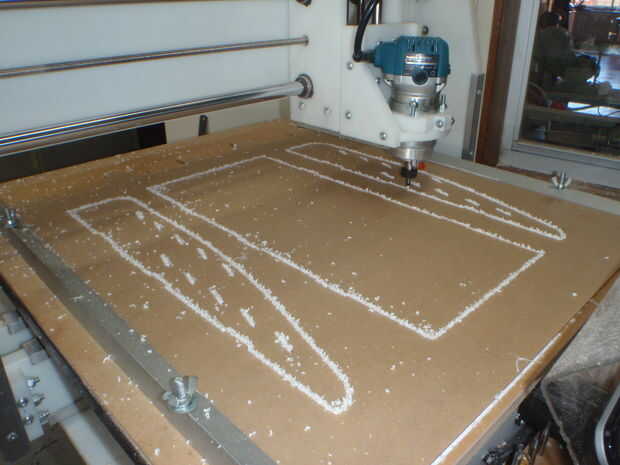

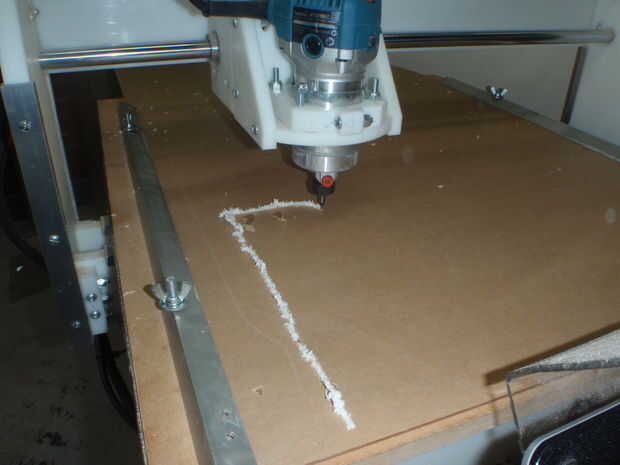

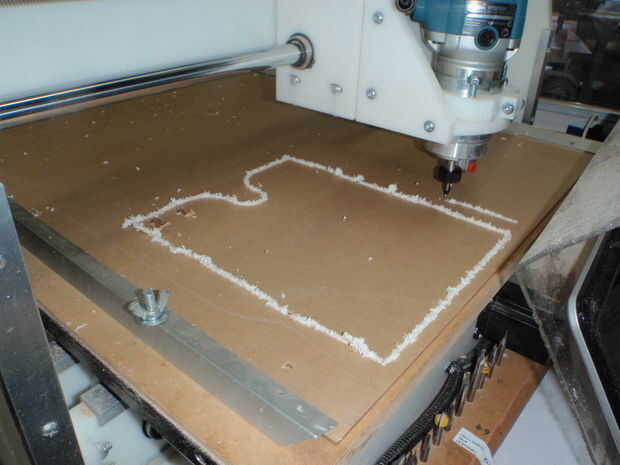

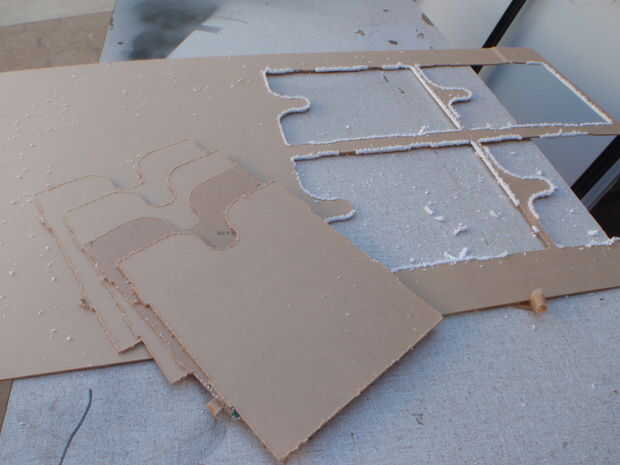

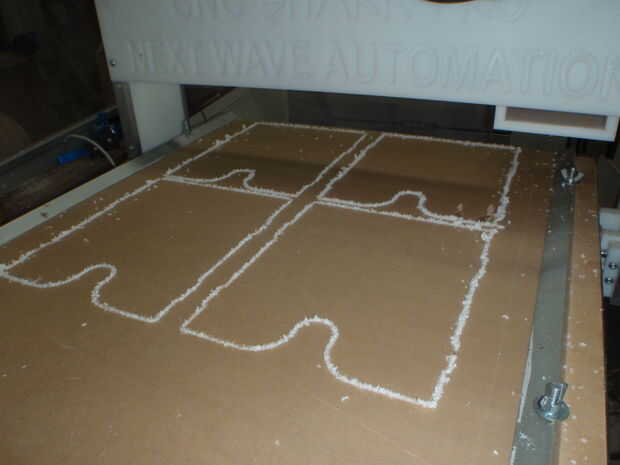

Una vez que la máquina ha cortado el primer lote de pieza después deslice el acrílico código de carga G siguiente adelante y cortar el segundo lote de piezas. Mi router sólo corta 600 X 600 mm por lo que es necesario hacer dos carreras para obtener una parrilla.

Si decide utilizar un cortador láser necesita la primera DXF y dependiendo del tamaño de la máquina tendrá que separar las partes. En una fresadora CNC o molino es necesario tener la ranuras de gran tamaño (demasiado larga) como la herramienta siempre dejará un radio en esquinas internas, por lo que no encaja en la "ficha" si las ranuras si es la longitud perfecta. Por lo que el segundo DXF las pestañas sobredimensionadas para compensar esto. Sólo estamos hablando de 1 o 2 mm, un láser no tiene este problema y corta las esquinas perfectamente cuadradas.
