CNC con incrustaciones fretboard - en Techshop (4 / 5 paso)

Paso 4: ShopBot corte y explotación de la obra

Antes de cortar mi diapasón real, hice una completa prueba de funcionamiento con algunos desechos nogal y arce. La prueba de bolsillo iba perfectamente, pero había un problema con la prueba en blanco de embutido. Al principio, traté de mantener ambos con cinta de doble palo - esto sostenían bien cortando en el bolsillo, pero al cortar el embutido en blanco la madera recogida y lanzada claro apagado la máquina.

Esto es porque lamentablemente la trayectoria de herramienta de incrustación de V no permite el pase de profundidad para el bit V-talle y la herramienta de separación de área grande para establecerse independientemente - los cortes de separación herramienta a la misma profundidad que el V-bit, pero genera mucha más fuerza en la madera. Reducción de la profundidad de corte podría reducir las fuerzas, pero entonces podría perder algún detalle de la incrustación.

Así que me mantiene a la configuración de la misma, pero cambia a un trabajo con método, que se describe a continuación.

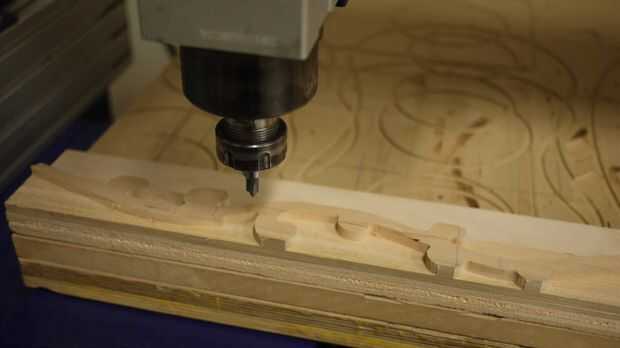

Hacer de la incrustación

1. A la luz de mi falta de ejecución de prueba, decidí usar tornillos para montar mi embutido espacios en blanco en lugar de cinta de doble palo. Utilicé una pieza de contrachapado como una base estable y latón atornillado tornillos cada pocas pulgadas a través de la madera contrachapada en la parte inferior del arce. Entonces, cuando el arce fue unido firmemente a la madera contrachapada, atornilla la madera contrachapada a la mesa de ShopBot.
   • Generalmente es posible atornillar el trabajo directamente a la mesa, pero en mi caso toda la longitud de la pieza se cortan por uno de los bits, así que no había ningún lugar seguro para poner los tornillos de la parte superior.
   • Si utiliza este método, utilice tornillos que sean solo lo suficiente para asegurar la pieza. Mayor parte del material se debe recortarse en el siguiente paso, pero no desea agujeros justo por en medio de la incrustación.
2. Primero, usé la herramienta de espacio para cortar la mayoría de los materiales. He utilizado un molino de extremo de 1/4" como mi herramienta de separación - puesto en el portabrocas, pone a cero el eje e hizo un aire pase para comprobar que todo estaba alineado correctamente. Luego corrí el primer archivo de embutido.
3. La herramienta de separación al terminar llevó a cabo cambiado a V-bit, y cargar el segundo archivo de embutido. Usted necesitará reajustar el cero de Z después de cambiar las brocas, pero no es necesario para restablecer el borde. Aunque el borde estaba apagado cuando se corta el archivo del despacho, querrás que sea consistente. Ejecute el archivo
4. Una vez terminado el corte, tomar la incrustación en blanco apagado y cambiar al diapasón en blanco para hacer el bolsillo.

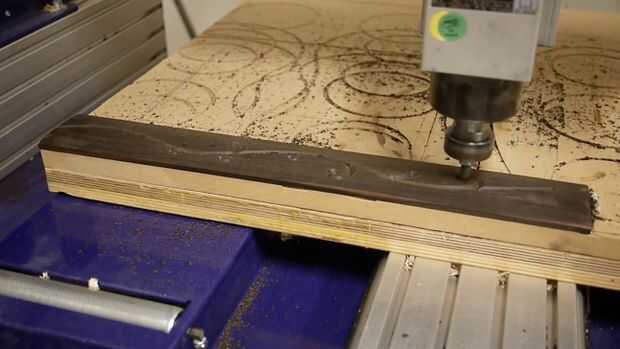

Hacer el bolsillo

1. Montara el diapasón en blanco a la cama de ShopBot con cinta de la alfombra de doble palo. No hay mucha fuerza en el trabajo al cortar los bolsillos embutido, así que esto era más que suficiente para asegurarlo.
2. Pone la V-broca en el portabrocas y pone a cero el eje en el borde. Incluso sin un buscador de borde, el V-bit es fácil de cero en la esquina, puesto que viene a un punto agudo. Sin embargo, hacer un pase de aire luego para asegurarse de que todo esté alineado correctamente.
3. Conjunto Z-cero de la parte superior de la pieza. Si se establece generalmente Z-cero de la cama de Shopbot (parte inferior de la pieza), asegúrese de verificar dos veces sí mismo aquí. Ajustar el cero de Z mal podría hacer la máquina corte mucho más profundo de lo que piensa, incluso sumergirse en la cama de la máquina.
4. Corte la parte. Esta parte tuvo menos de 2 minutos para mi diseño, pero diseños complejos deben ir rápidamente.
5. Retire el diapasón de la máquina
