Clon de TLC Ambilight 3

Resumen

Lo que:

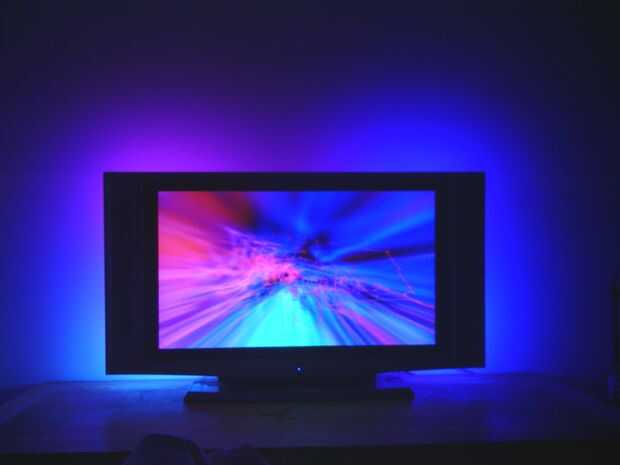

Un clon del ambilight es modificar el monitor del ordenador, para trabajar como un ambilight tv phillips. Aquí está un enlace a la wiki artilce de ambilight https://en.wikipedia.org/wiki/Ambilight

El clon sólo funciona en un ordenador, trabajo con televisor normal de salida, usted tendrá que hacer que otra manera, si usted no está usando una computadora. El software de boblight sólo funciona en linux o windows, por lo que tendrá un equipo linux o windows con este clon de ambilight.

El hardware:
Hay muchos componentes para hacer un completo y útil sistema, pero hay muchas maneras de obtener los mismos resultados. La forma en que lo hice, fue basado en otra instructable, aquí:

Utilizaban 12v LED tiras TLC 5940 y arduino, que es lo que quería usan, pero no me gustó la forma en que lo hicieron, razón por la cual mina diferentemente. Me gustó el disipador de calor, o ejecutando las piezas cerca de sus límites, así que he añadido otra parte y 6 más zonas para la mejor resolución (de 10 a 16). 16 zonas funciona para 3 chips, por lo que distribuye la carga mucho mejor y sólo agrega 1 más viruta de TLC y 1 resistencia.

Im usando un arduino, pero esto puede modificarse para utilizar cualquier microcontrolador es apoyado por boblight. Podría hacerlo con más o menos las virutas de TLC5490, si desea cambiar el número de zonas, o LED. Puede hacerlo con un controlador LED diferente, como el ws28xx basado en controladores de LED serie, o incluso LED tiras con los controladores en los LEDs o tiras. Probablemente incluso puede hacer esto con los registros de cambio. Im usando el TLC5940, hacen 12 bits color profundidad, el control de la corriente, usan pocas piezas y son una solución bastante elegante a la conducción de un montón de LEDs RGB.
Usted puede modificar esto para utilizar diodos LED, Im usando LED tira porque es fácil hacer una buena recta ordenada de LEDs, pero hay muchos tipos de LED que también funciona.

En este instructable, intentaré proporcionar tanto información detallada como sea posible, en el esfuerzo para que sea fácil para usted para cambiar piezas para adaptarse a sus materiales. Si entiendes los conceptos, debe poder obtener los mismos resultados, incluso con diferentes partes.

El software:
Esto va a requerir una gran cantidad de software para hacer todo este trabajo mágico. Usted puede saber ya algunas partes de él, que harán las cosas más fácil para usted, pero usted probablemente todavía tendrá que averiguar algunas cosas. Im usando que un arduino y tienes que tener el arduino IDE instalado en su computadora, de modo que puedes subir programas para el microcontrolador, si ya usas arduinos, entonces ya sabes de que parte, si no, tienes que lee arduinos y su uso básico. Usted también necesitará el código de arduino (biblioteca) para chips TLC5940, y es necesario configurar para su uso específico. Tendrá que instalar y configurar el software de boblight demasiado, y si no lo hace exactamente de la manera que lo hago, necesita aprender a hacer un archivo de configuración de boblight que trabajará para su configuración.
