Classroom Clock (4 / 8 paso)

Paso 4: ChronoDot

El ChronoDot es un módulo de reloj extremadamente preciso en tiempo real.

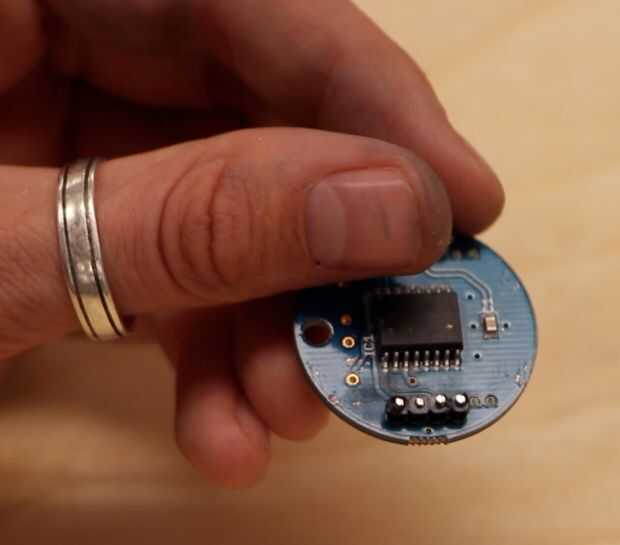

  1. No vamos a necesitar pernos Bat (batería) a través de la primera, así que cortar estos encabezados.

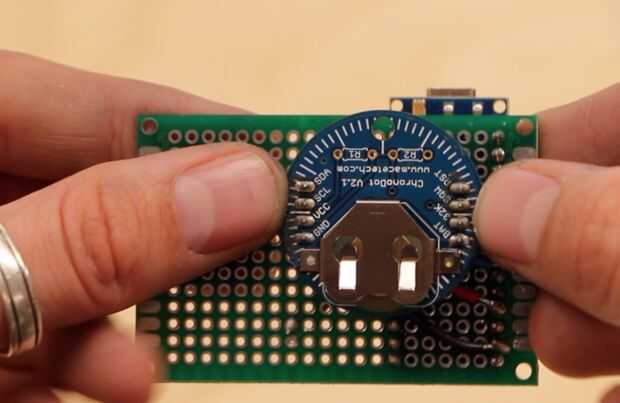

  2. Coloque el ChronoDot en la parte inferior de la protoboard orientados en la dirección opuesta de la Arduino. Si estás siguiendo este diseño exactamente, las cabeceras de ChronoDot deben ocupar la columna filas 4-8, de la protoboard (junto a los 4 cables del Nano en columna J).
  3. Soldar los hearders el protoboard y los cables que vienen desde el Nano. SDA debe conectarse a A4, SCL a A5, 5V en Vcc y GND a GND.
