Clap y hágase la luz (5 / 7 paso)

Paso 5: construcción

Nuestro diseño es completa. Es hora de poner todo junto. Usted debe seguir el esquema para construir el circuito. Hacer cualquier ajuste y modificación que consideren conveniente. He incluido PDF de los esquemas todos e incluso la disposición del PWB si quieres ir a hacer tu propio PCB personalizado. Archivos EAGLE también están disponibles en este artículo.

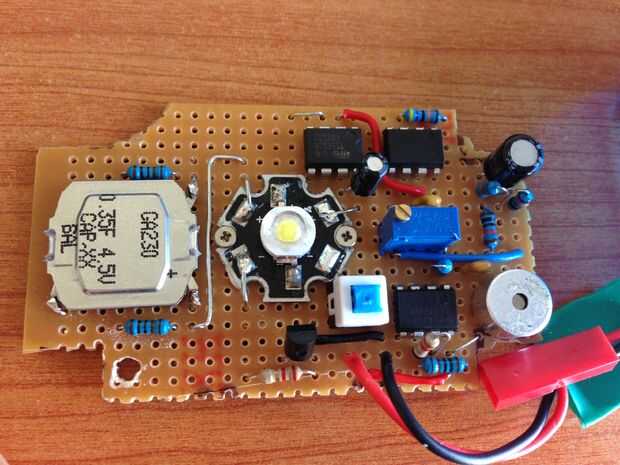

Lo siento que no tomé ninguna foto durante la construcción de mi circuito. Pero si usted quiere construir el circuito en un pedazo de protoboard, puede seguir mi diseño.

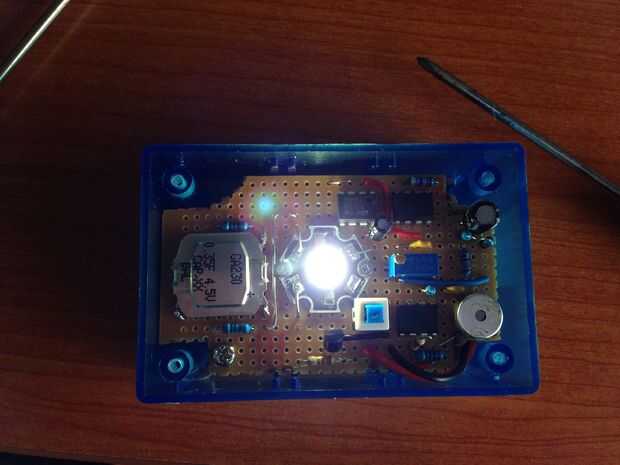

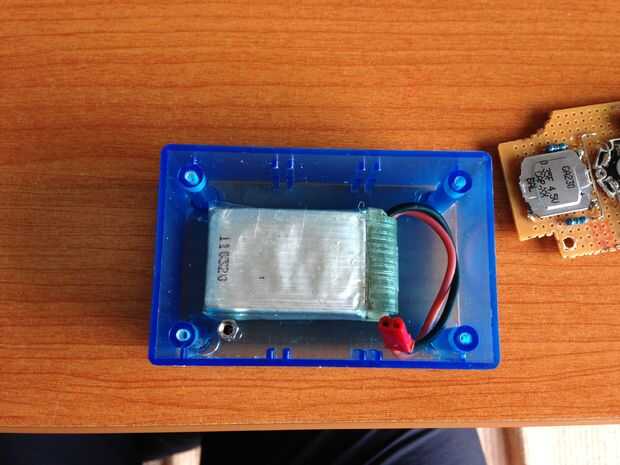

Poniendo el circuito y la batería en la caja, encender y es el momento de sintonizar el circuito. Si su circuito nunca se apague el LED el comparador es demasiado sensible. Gire la maceta hasta que veas que el LED se apagará. Cuenta que hay un retraso de 10 segundos que hemos introducido en el circuito. Será sabio que ser bastante y esperar antes de realizar la conclusión. Si el LED no se enciende, gire sólo el bote al revés hasta que lo haga en un nivel de sonido que usted está cómodo con.

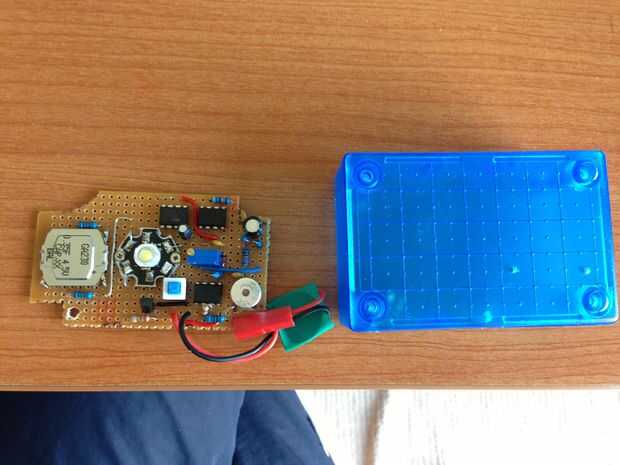

Una vez que el circuito se prueba, todo el ajuste efectuado. Se deben perforar unos agujeros para montar la placa igual en las fotos. Perforar una abertura para el interruptor de encendido y hacer agujeros para dejar el sonido en el micrófono.
Tapa para arriba y todo listo.
