Circular Saw Rip Guide (1 / 3 paso)

Paso 1: Montaje de la Base de la Sierra

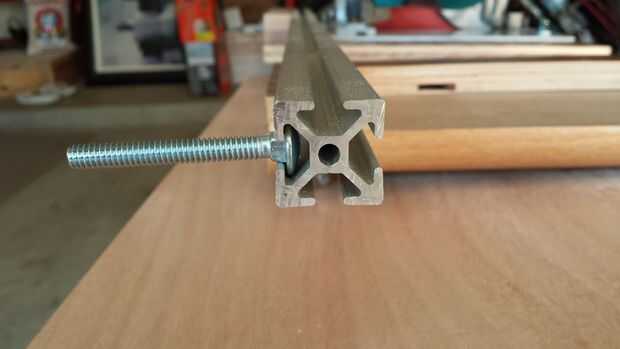

Todo el material de la plantilla era de mi izquierda sobre chatarra, excepto la pieza de 24" 80/20 aluminio que compré en Craigslist para $3,00.

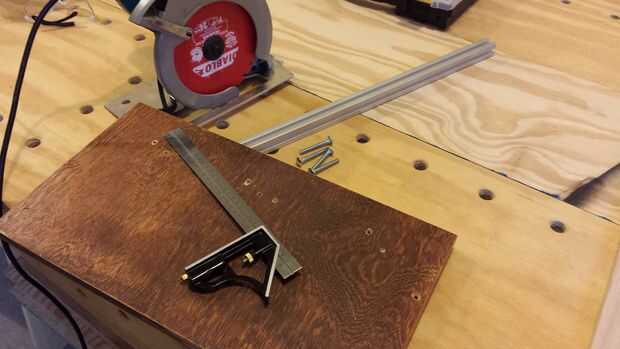

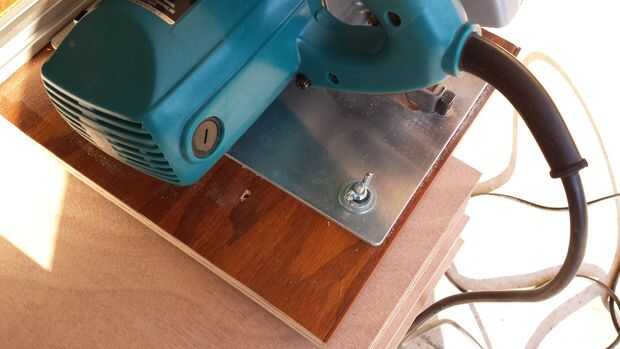

La base de la Sierra es una pieza de contrachapado de ¾", 12"x 16". Hay dos agujeros existentes en la base de mi sierra Makita, uno en la parte delantera y uno en la parte posterior izquierda esquina. Fui con dos ¼ -20 hexagonal pernos para montar la sierra en la base de madera contrachapada (avellanado la parte inferior con broca de ½). Una de las razones es que proporcionan una superficie de montaje para el montaje de la valla y mientras tanto, proporcionar una superficie alternativa de la base de Sierra de aluminio para que se no dañar la pieza, también sirve como un cero espacio para la lámina.

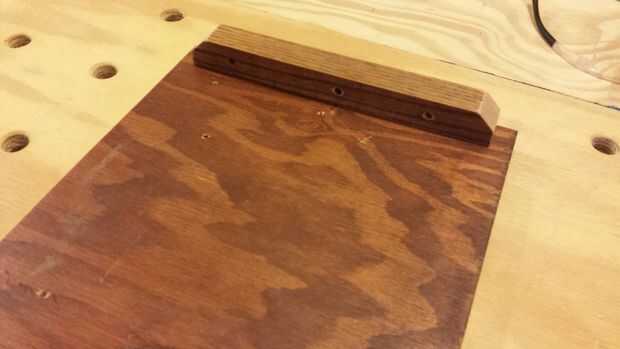

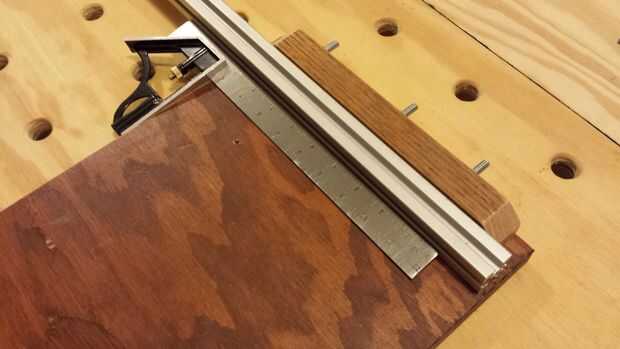

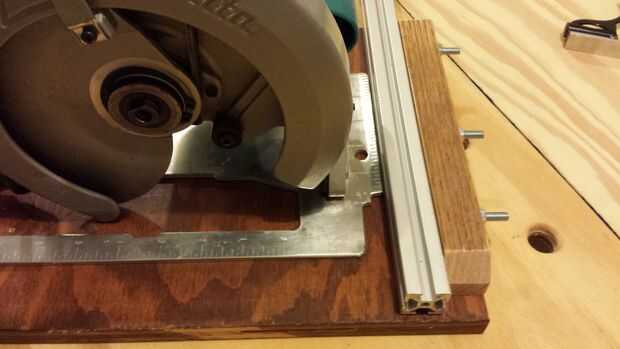

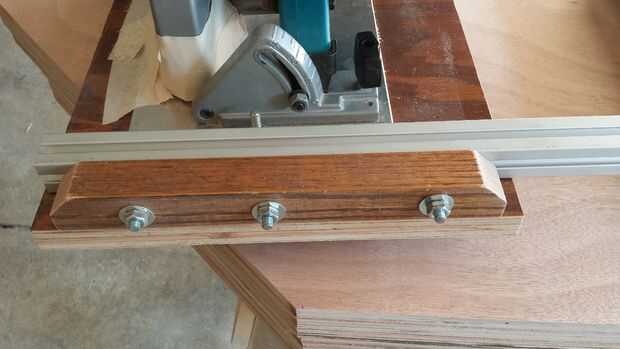

Una pieza de 1 "x 1"x11"roble estaba roscada en la base (debe ser cuadrado con el borde izquierdo de la base) sirve como el soporte que se puede montar 80/20 para la base. Usé tres pernos para sujetar el 80/20, pues me gustaria poder diapositiva 80/20 hacia la izquierda más si necesita y todavía tengo por lo menos dos tornillos para trabajar con. Se trata de paso adicional porque me gusta usar 80/20 para el ajuste más. El borde delantero de la Sierra fue montado contra el aluminio, así escuadra con el borde izquierdo de la base de madera contraplacada.

También utilicé una hoja de 6 1/2" para la penetración inicial cortado en la base, porque la hoja 7 1/4" en la sierra sobresale fuera del vio la base incluso con la lámina levantada hacia arriba.
