Circuitos de papel: Libro luz con LEDs y un interruptor de (5 / 6 paso)

Paso 5: Crear el circuito y el interruptor

Planee su diseño para determinar donde desea que sus LEDs para insertarse. ¿Quieres que se vean como ojos?

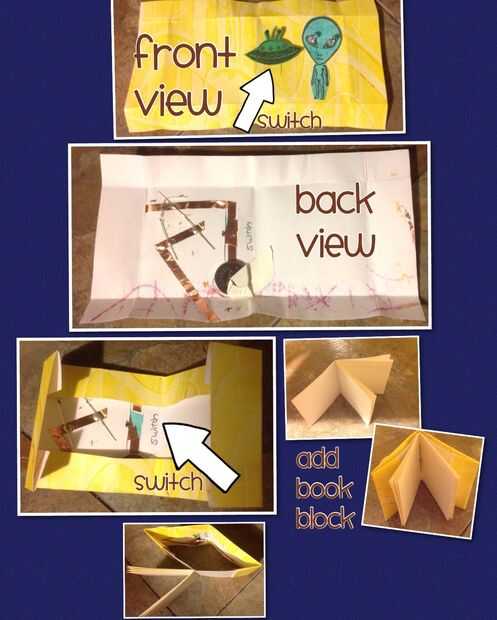

Echa un vistazo en el ejemplo aquí a ver cómo las vistas frontales y posterior de la cubierta podrían, una vez que adhiere la cinta de cobre y soldar los LEDs. He pegado un recorte de una nave alienígena a un bucle de papel que se mueve hacia arriba y hacia abajo para abrir y cerrar el circuito.

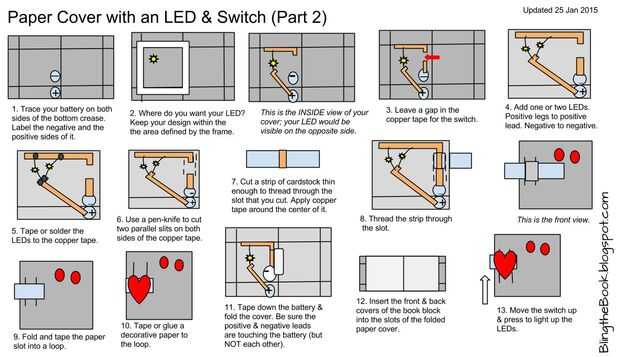

A continuación, siga los pasos en el diagrama para crear el circuito y el interruptor. Tenga cuidado de utilizar un pedazo continuo de cinta de cobre para hacer sus esquinas, o la corriente puede no ser suficiente para alimentar los LEDs. Utilice la herramienta de poker para hacer agujeros pequeños que las patas de los LEDs pueden montar a través de inserción de la parte delantera de la cubierta.

Con cuidado el LED a la cinta de cobre de la soldadura y doble la cubierta para asegurarse de que el interruptor funciona. Cinta de la batería, cuidado de no venir entre los cables positivos y negativos.

Volver a doblar la tapa de papel a los pliegues superior e inferior e inserte el bloque del libro en las ranuras formadas en ambos extremos. Que tenga que doblar las tapas del bloque del libro hacia atrás para conseguir que encaje en las ranuras.
