Paso 6: Diseño del circuito

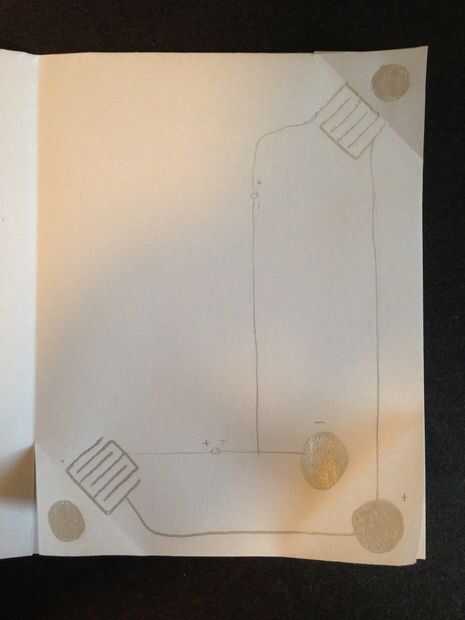

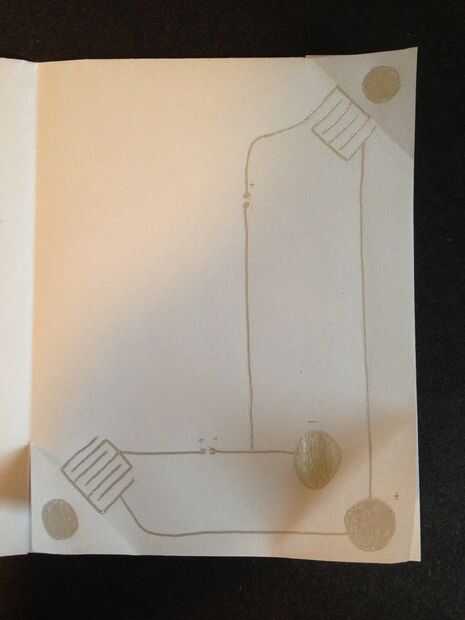

1) Utilice un lápiz para cables de ruta y determinar la dirección de los LEDs. Siempre puede borrar el lápiz y comenzar de nuevo si es necesario! Nos hemos dado un ejemplo de dos patrones diferentes de cables : el circuito puede parecer muy diferente a la nuestra, dependiendo de donde se colocan los LEDs.
2) empezar conectando el LED que está más cercano de la batería. Ruta de la porción de la aleta de soporte de la batería al conmutador izquierdo inferior. Continúe dibujando una línea desde el otro lado del "inter digitated" patrón que continúa hasta el LED. Deje una separación de 2 mm para el LED. Continuar dibujando una línea en el interior pad de batería. En este punto, puede decidir que forma de orientar la batería y LED. Ponemos el lado negativo hacia abajo y tocar la aleta del lado positivo. Asegúrese de orientar el LED en consecuencia, resulta útil esbozar + y - signos como guía.
3) ahora Repita el proceso para el otro LED. Trazar una línea desde la solapa exterior del soporte de la batería a un lado del interruptor. Continuar dibujando desde el otro lado del interruptor de patrón. Deje una separación de 2 mm para el LED. Seguir el dibujo para conectar al otro lado del LED en el plato de la batería interna. En lugar de dibujar a esta tecla, podría tener sentido para conectar hasta la misma línea que dibujó el otro LED. Usted puede decidir en base en donde colocar tu propio LED!

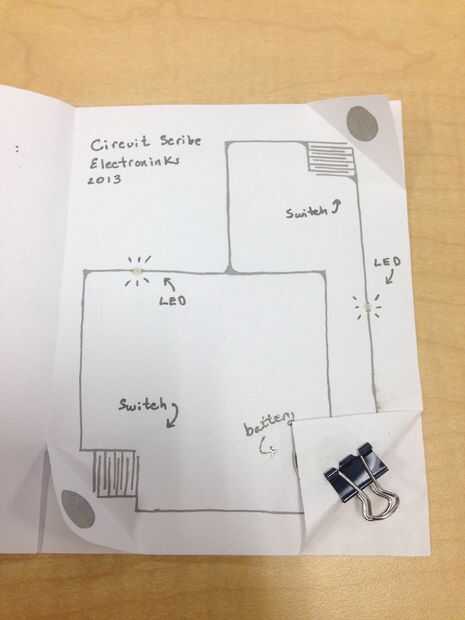

4) en este punto, suelen borrar las líneas de lápiz así que todavía muestra un esquema débil. Trace una línea alrededor de la guía de lápiz con circuito de escriba. No olvides dejar boquetes de 2 mm para los LEDs. También puede Agregar pequeñas almohadillas circulares donde los electrodos LED va a tocar el patrón del circuito. Tinta extra un poco en esta área dará mejor contacto a los LEDs.
