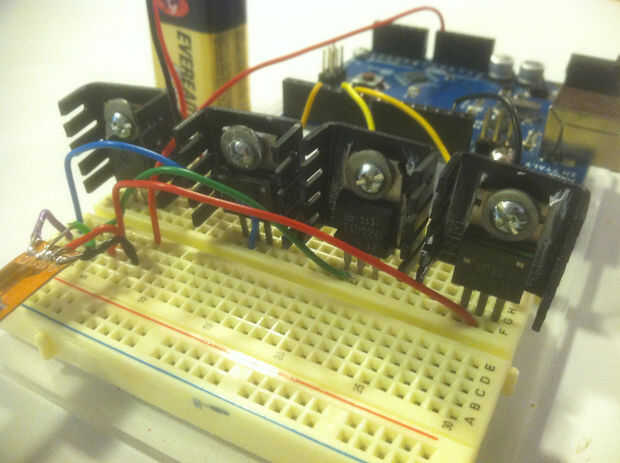

Paso 3: Montar el circuito

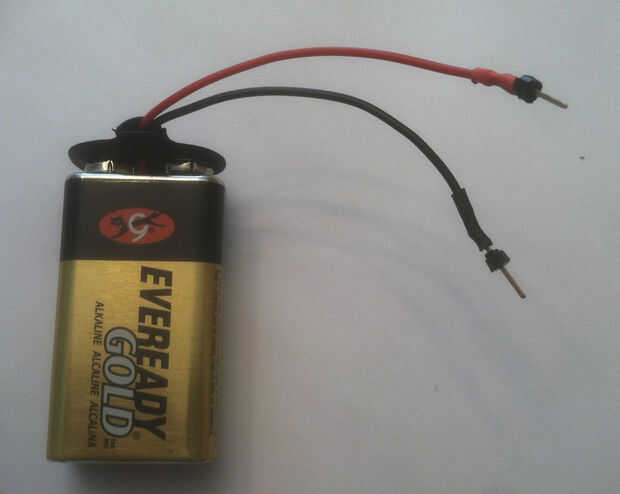

Ahora que los transistores y 7805 están montados en disipadores de calor, vamos a montar el circuito. Creo que merece la pena señalar que usted ahorrará tiempo y frustración si utiliza técnicas de buen diseño como conectarlos correctamente las conexiones, y usando el calor tubo termoencogible para prevenir los cortocircuitos (ver imagen de la batería). Su mucho más fácil encontrar errores demasiado cuando sus conexiones de cable son más cortos y color-revestida. Creo que la única manera de aprender este es el camino difícil, pero pensé que merece la pena mencionar.

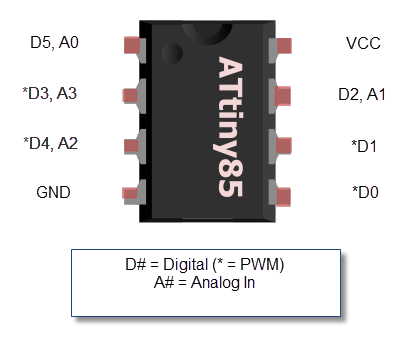

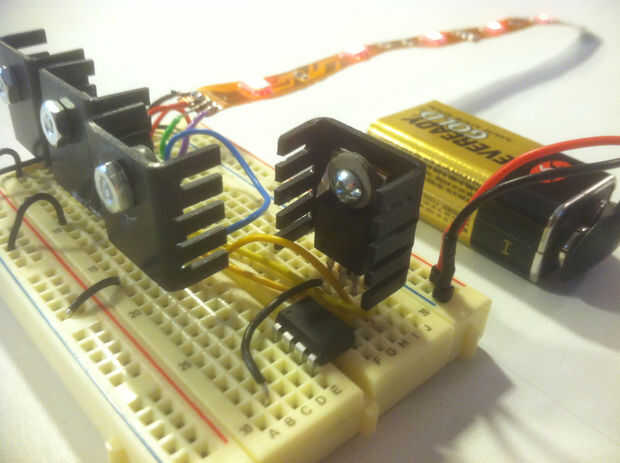

El primer esquema es para una placa Arduino de completo desarrollo (ONU, Mini Pro, etc.), pero es esencialmente el mismo, si desea utilizar un ATTiny (para este componente, sólo necesita conectarlo a los

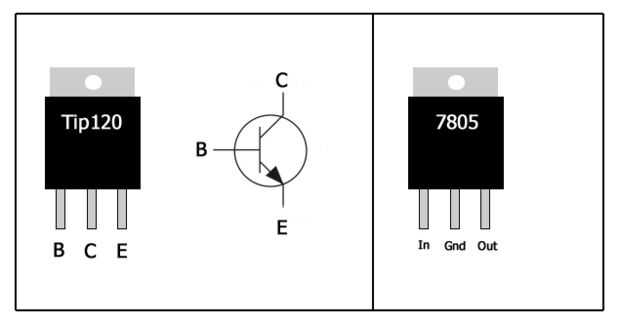

). Si son breadboarding el circuito, asegúrese de buscar las hojas de datos y conexiones para los componentes exactos. He proporcionado una simple ilustración que representa las conexiones para los componentes que estoy usando (Tip 120, 7805). Si no está familiarizado con la lectura de esquemas, aquí es un muy buen tutorial y una Guía de símbolo.
Nota importante: Puede freír tu Arduino si es accionado por la batería a través de V-en y el cable USB al mismo tiempo. Desconecte la batería antes de cargar los programas. También, si usted quiere poder tu Arduino a través de USB durante el desarrollo y aún batería dejar enchufado (poder la tira), simplemente quite la conexión entre la salida del 7805 a V, pero asegúrese de que usted todavía tienes terreno conectado, de lo contrario no funcionará.

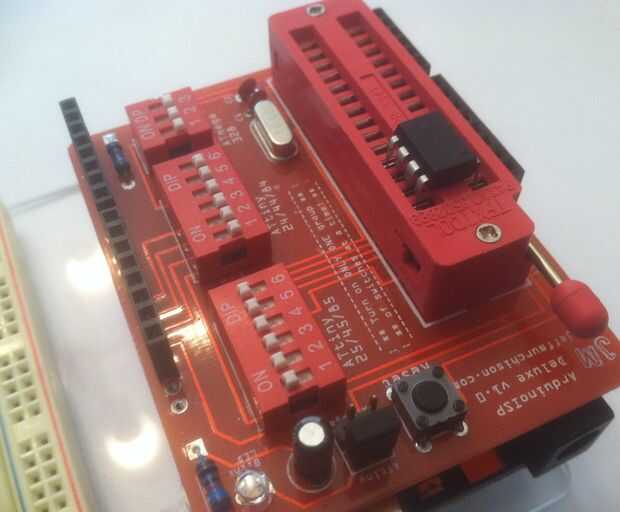

Cuanto más me meto en Arduino, más me encuentro programación chips directamente a través de un ISP (In-System Programmer, utilizar un escudo con HexTool para comodidad pero hay formas más baratas de hacer esto como el uso de la Arduino directamente) y el aprendizaje de programación AVR. Les traigo esto para arriba porque parece haber un poco de confusión por ahí sobre el ATTiny85, en cuanto a si tiene dos o más salidas PWM. La respuesta parece ser sí, si usted sabe lo que estás haciendo, pero no hemos visto el código de trabajo que permite a más de dos canales PWM para este chip.
