Circuito de seguridad de Sensor de movimiento PIR - duración ajustable - proyecto jabalí de aprendizaje electrónica #1 (2 / 4 paso)

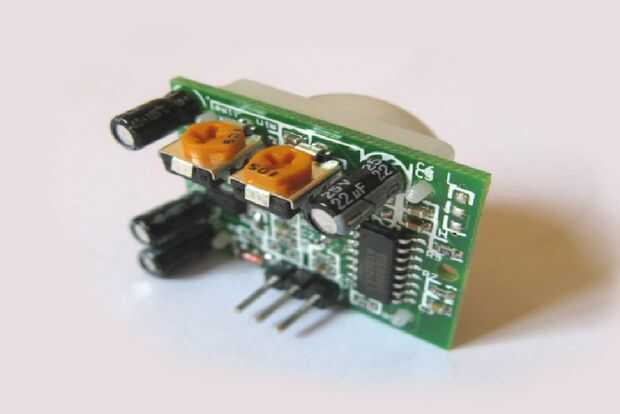

Paso 2: El módulo PIR

PIR el módulo tiene tres pines:
5v - alimentación de 5v
A - línea de salida
GND - masa de la fuente
El siguiente tutorial habla sobre cómo calibrar el módulo PIR y cómo conectar a tu circuito.  La línea de 5v en los módulos PIR se conecta a la línea de alimentación de 5v en el bloque principal, el pin de salida se conecta al controlador de timbre en el tablero de dolor (hablado sobre en la siguiente sección) y el conector de tierra se conecta a la línea de tierra común en el tablero.  Seguir el tutorial a continuación, y verás que este bebé en acción!

Estos módulos PIR son bastante genéricos y pueden encontrarse en el lugar relativamente poco coste.  Generalmente $5 o menos.
