Paso 5: módulos

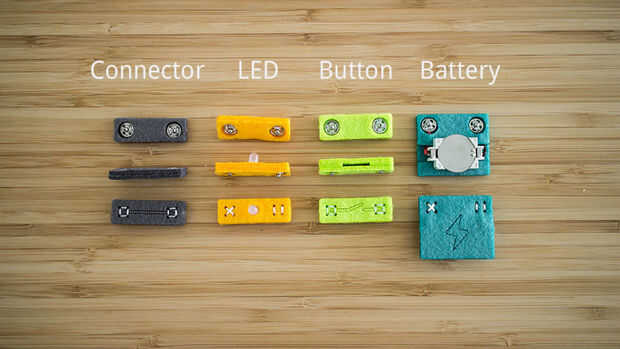

En esta sección, preparamos los módulos, a saber, los conectores, los pulsadores, LEDs y baterías. Hemos incluido esquemas anteriormente para su referencia durante la preparación de estas piezas.
.

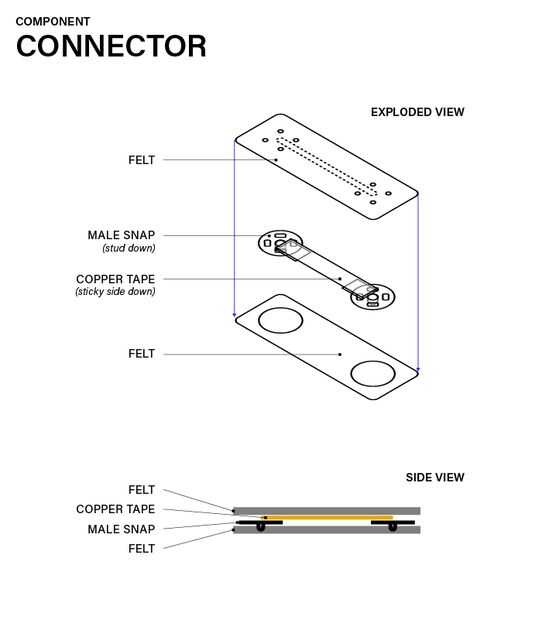

Conector
Comenzar por una tira de cinta de cobre en la parte posterior de los broches macho de soldadura.
Nota: Asegúrese de que el espacio entre los dos broches de presión corresponden a los orificios en la base de fieltro (que deben ser 1" de separación centro a centro). También asegúrese de que los agujeros de costura en el complemento masculino corresponden a los agujeros de costura en la parte superior de fieltro.

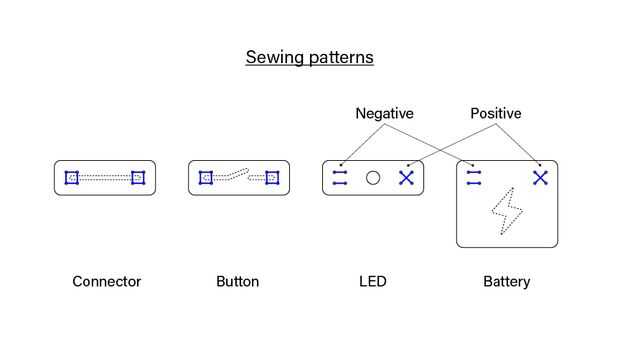

Pincel pegamento sobre el fieltro superior y base y sandwich los broches macho y cinta de cobre entre ellos. Una vez que el pegamento se haya secado, utilice un hilo regular para coser el macho se ajusta a la parte superior de fieltro. Siguen el patrón indicado en el diagrama anterior. Puesto que los dos extremos de la conexión no necesita seguir cualquier polaridad, usaremos un perfil de "Plaza".
.
LED

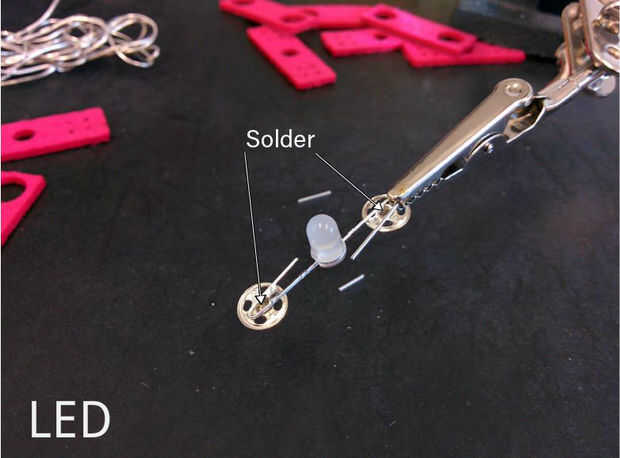

Doblar las patas del LED, después la foto de arriba. Asegúrese de que las puntas de las patas del LED son de una pulgada de distancia. Tome nota de la polaridad de las piernas. La pierna del lado de la bombilla LED con un borde aplanado es la pata negativa. La soldadura de las patas del LED en la parte posterior de los broches macho.
Nota: Asegúrese de que el espacio entre los dos broches de presión corresponden a los orificios en la base de fieltro (que deben ser 1" de separación centro a centro). También asegúrese de que los agujeros de costura en el complemento masculino corresponden a los agujeros de costura en la parte superior de fieltro.
Pincel pegamento sobre el fieltro superior y base y sandwich los broches macho y LED entre ellos. Una vez que el pegamento se haya secado, utilice un hilo regular para coser el macho se ajusta a la parte superior de fieltro. Siguen el patrón indicado en el diagrama anterior. Puesto que los dos extremos del conector hay que seguir la polaridad de los LED, utilizamos un perfil "más" para el extremo positivo y un perfil de "menos" para el final negativo.
.
Presione el botón
Comenzar soldando una tira de cinta de cobre en la parte posterior de cada complemento masculino. Un broche de presión debe tener el lado adhesivo de la cinta de cobre hacia arriba, mientras que el otro cierre debe tener el lado adhesivo de la cinta de cobre hacia abajo.
Superglue al lado fieltro accesorios para fieltro sobre el botón superior. La siguiente parte es un poco complicada; pegar el cierre soldadas a la cinta de cobre con el lado pegajoso hasta la parte superior de fieltro y el snap soldadas a la cinta de cobre con el lado adhesivo a la base de fieltro. Recorte cualquier exceso cinta de cobre. Pegamento la base al lado de fieltro fieltro apoyos. Usar un multímetro para asegurarse de que no hay contacto entre los dos broches de presión cuando no se presiona el botón; y que el contacto se hace cuando se pulsa el botón.
Una vez que el pegamento se haya secado, utilice un hilo regular para coser el macho se ajusta a la parte superior de fieltro. Siguen el patrón indicado en el diagrama anterior. Puesto que los dos extremos del botón no necesita seguir cualquier polaridad, usaremos un perfil de "Plaza".
.

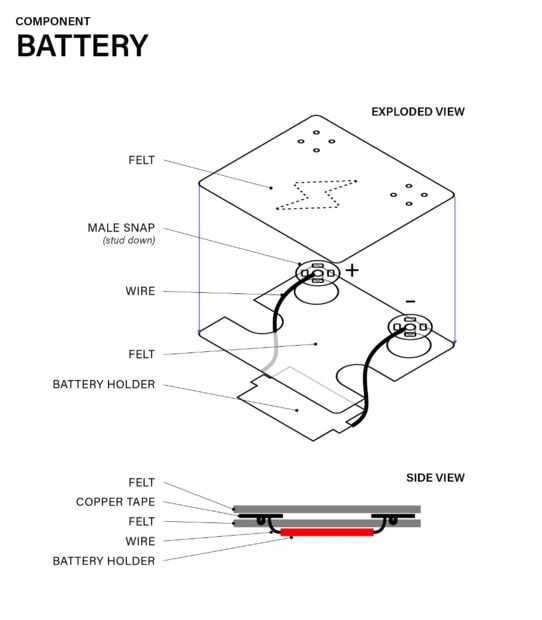

Paquete de la batería

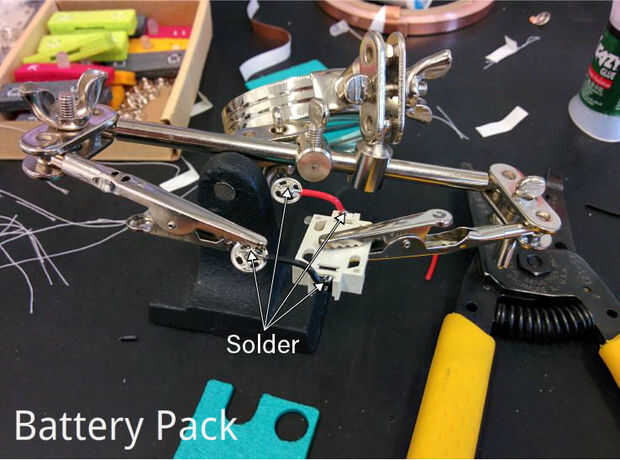

Cortar dos tramos de alambre eléctrico, aproximadamente una pulgada de largo cada uno y tira de los extremos de cada cable. Soldar cada cable en la parte posterior de un complemento masculino.
A continuación, suelde el otro extremo de cada cable a los lados del soporte de la batería. Tome nota de los lados positivos y negativos (la parte en contacto con la parte inferior de la pila de monedas es negativa). Super pegamento de la parte posterior del soporte de la batería a la base de fieltro y retorcer hasta que el hombre encaje el resto en el otro lado de fieltro desde el portapila. Una vez que han colocado los broches macho, super pegue fieltro arriba a la base de fieltro.
Una vez que el pegamento se haya secado, utilice un hilo regular para coser el macho se ajusta a la parte superior de fieltro. Siguen el patrón indicado en el diagrama anterior. Puesto que los dos extremos de la conexión deben seguir polaridad del titular de la batería, utilizamos un perfil "más" para el extremo positivo y un perfil de "menos" para el final negativo.
.
Nota: Asegúrese de que es consistentes con los polos montaje de los módulos LED y batería. por ejemplo, todos los polos positivos en el lado izquierdo y todos los polos negativos son del lado derecho.
