Circuito de Arduino relé

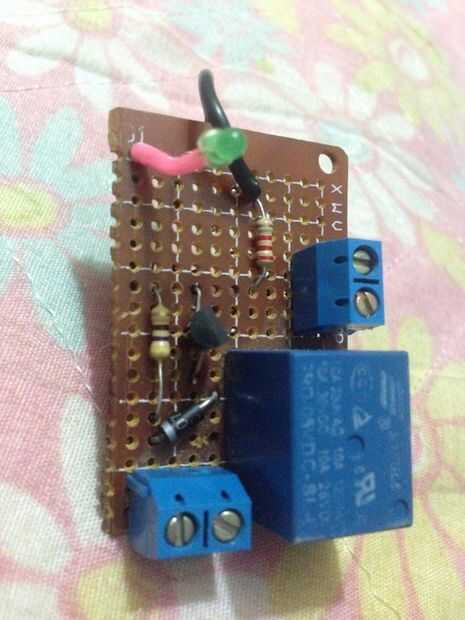

El circuito se utiliza un relé wthe arduino a la electrónica de alto voltaje de control.

Piezas de...

Relé (5 VCC)

Resistencia de 2,2 K

Resistencia de 330 ohmios

led verde

IN4007 Diodo de rectificador

Transistor BC547
