Paso 6: Diseño de elementos de tu pista
Dispositivo de elevación 1 - elevador de rueda

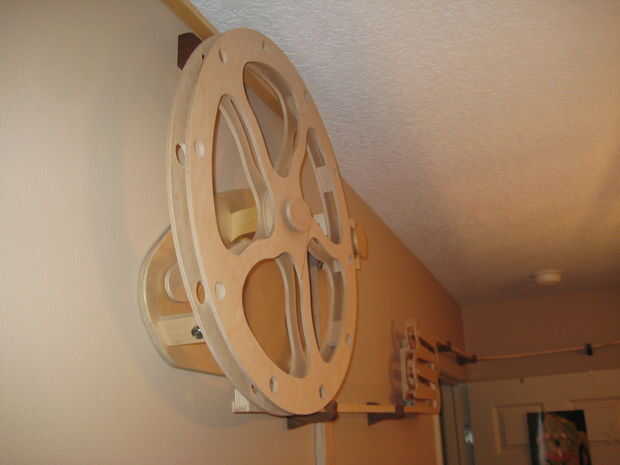

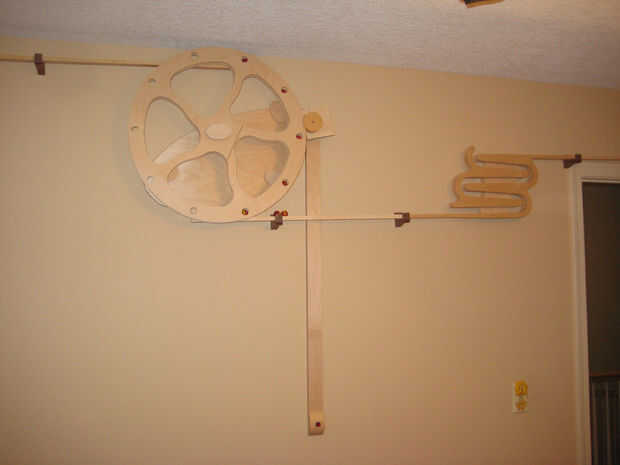

El primer dispositivo de elevación es una rueda grande que recoge canicas en la parte inferior y abandona en la parte superior. La rueda es realmente dos ruedas con una separación de 3/4 de pulgada entre ellos donde se sientan los mármoles.

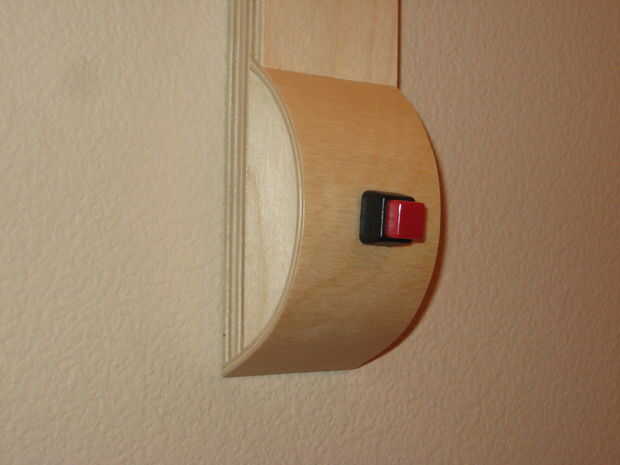

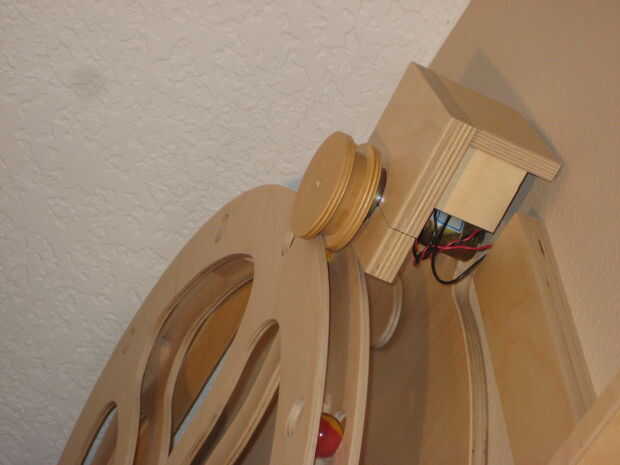

La rueda está dirigida por un motorreductor DC pequeño y un paquete de baterías. El motor es controlado por un pulsador momentáneo montado en la pared donde mi hijo pueda alcanzarla. De esta manera la pista sólo funciona cuando alguien está presionado el botón.

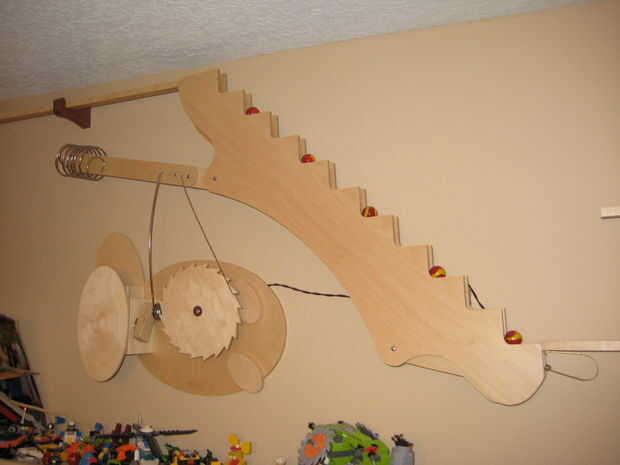

Dispositivo 2 - escalera elevador de elevación

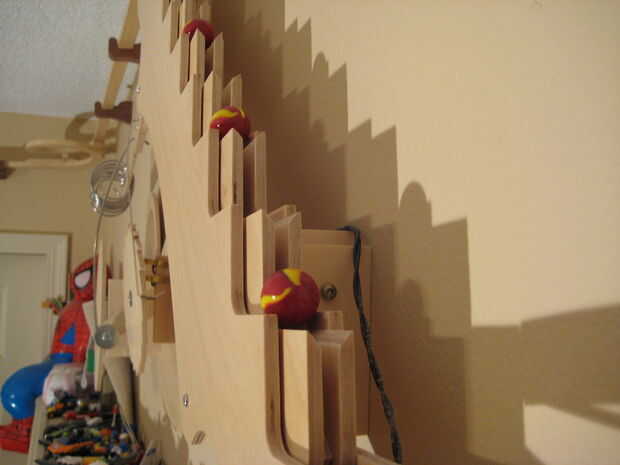

El segundo dispositivo de elevación se encuentra en la pared opuesta del primer elevador. Éste se compone de dos series de pasos con un sistema móvil hacia arriba y hacia abajo en la otra. Todo el conjunto es inclinado hacia delante a 5 grados para evitar que las canicas que ruede hacia adelante cuando lo levante las canicas cada vez.

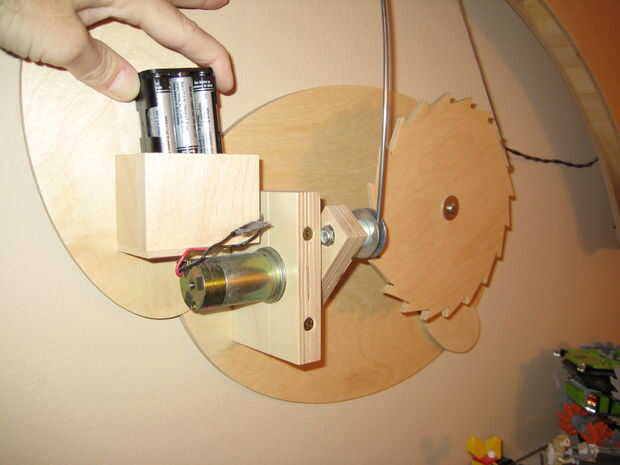

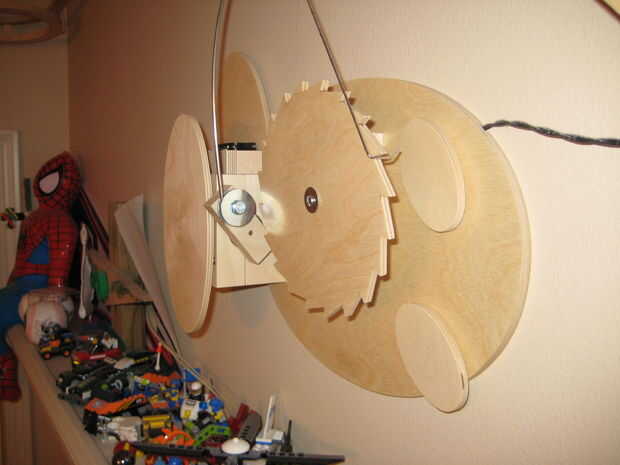

Las escaleras son administradas por la misma pequeña DC motorreductor y paquete de baterías AA como el otro elevador. Se controla el motor para las escaleras de dos maneras. La primera canica que entra en las escaleras hace un contacto momentáneo que se inicia el movimiento de escaleras. Tan pronto como esto sucede el movimiento de la escalera comience a mover un cable mueve una rueda de madera. En la parte posterior de la rueda son dos tiras de contacto que toquen una pequeña hoja de cobre. La hoja de cobre tiene un pequeño hueco para uno de los contactos. Cuando la tira de contacto llega a este pequeño espacio las escaleras parar hasta otro mármol entra en la parte inferior de las escaleras.
Elemento 1 - pelotas en la pista la pista

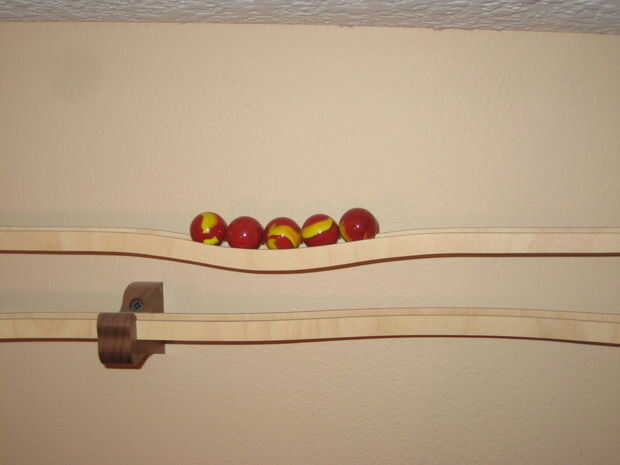

Este tramo está formado por una depresión leve que tiene varias canicas. Cuando un mármol se ejecuta en la línea de mármoles una sola canica es expulsada del grupo en el otro extremo.

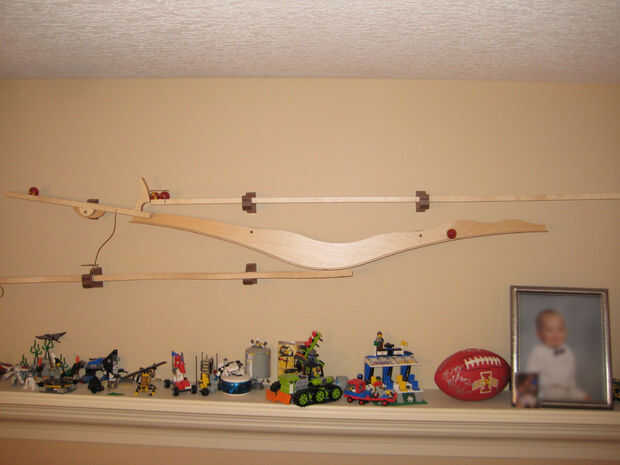

Seguimiento de elemento 2 - brazo de volteo
Este tramo se compone de un brazo de volteo que tiene que llenar con cinco canicas antes de inclinar y dejando caer las canicas en la pista por debajo. Las canicas rodar cuesta arriba hasta que paren y luego continuación por la pista como un grupo.
Seguimiento de elemento 3 - ida y vuelta de la gota
Una canica cae en la curva vertical y rollos hacia adelante y hacia atrás hasta que casi se detenga por completo. Luego rueda hacia adelante en una sección de la pista y sigue hasta el lanzamiento para el próximo mármol.

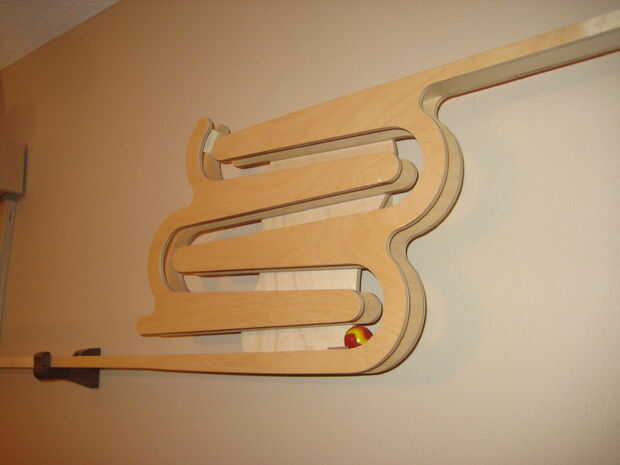

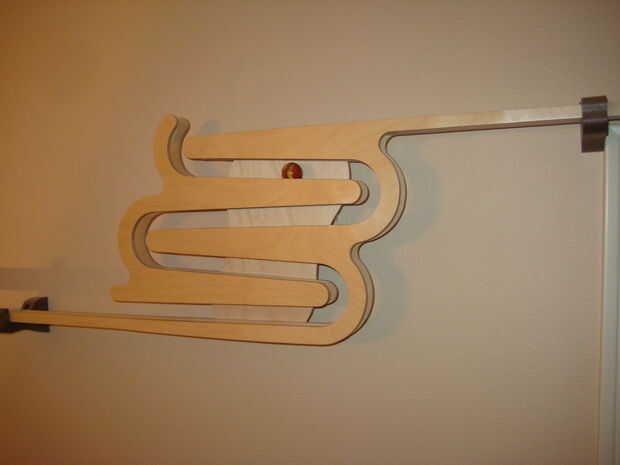

Elemento 4 - espiral de la esquina de la pista

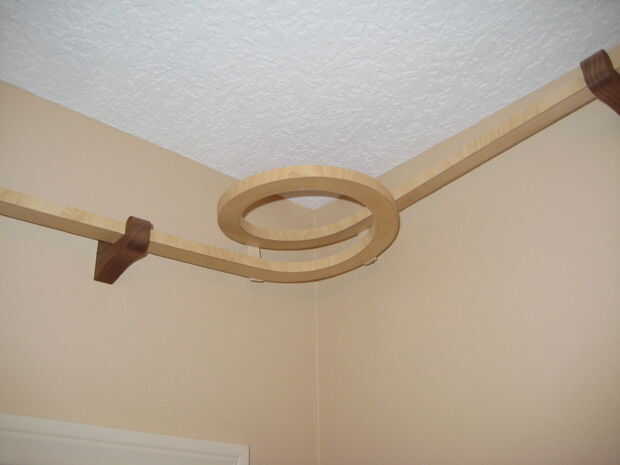

La espiral de la esquina es una pieza de esquina con 450 grados de curva de la pista en lugar de una pieza de esquina de 90 grados regulares. Los mármoles aceleren a medida que van alrededor de la espiral y son un montón de divertido de ver.
Elemento 5 - Dip de la pista de la pista

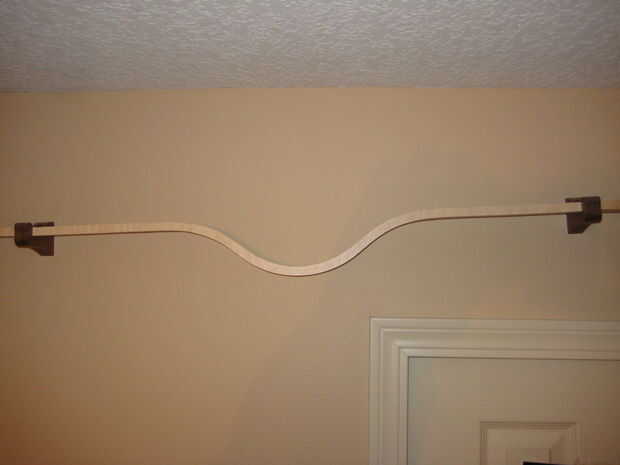

Este elemento de la pista es una caída vertical en la sección de la pista. La velocidad de la canica antes y después de la sección del dip es casi idéntica.

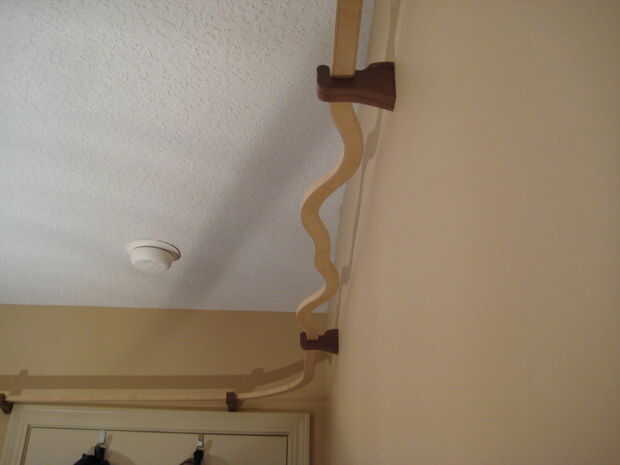

Seguimiento de elemento 6 - pista de la serpiente
Este elemento de la pista es una sección de pista que serpentea de lado a lado. Al mirar esta sección de la pista al lado es casi difícil que el camino no es recto.
Seguimiento de elemento 7 - canal de gota
La caída de canal se utiliza para dejar caer las canicas a la elevación de la parte inferior del elevador del círculo. Este elemento realmente ralentiza las canicas.
