Cimática de arte: Un dispensador de arena de detección y vibrante sonida placa (17 / 23 paso)

Paso 17: Monte la caja y el embudo

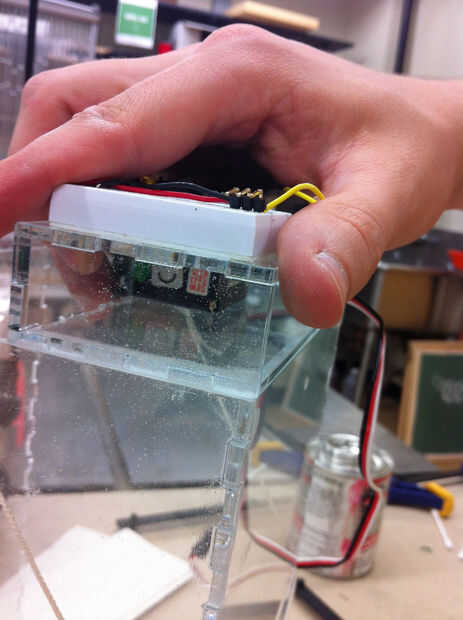

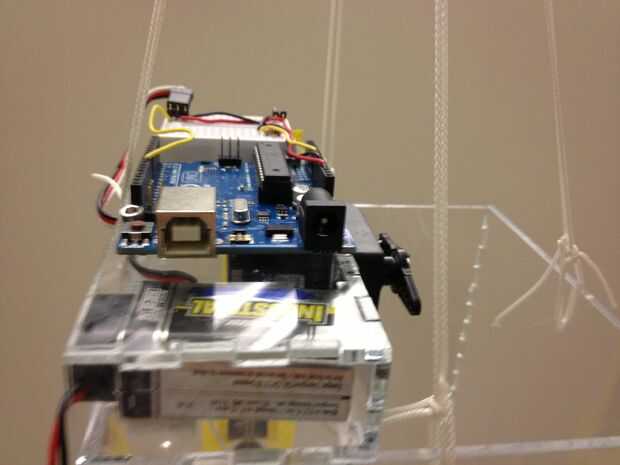

Cortar y montar la mini caja que sostendrá su arduino y servo. Esto se sienta encima de la caja, pero no pegar todavía. Conectar el arduino y donde el brazo del servo está en su estado de reposo. Medir la distancia desde este punto hasta la parte inferior del embudo. Se trata de cuánto tiempo su pequeña barra de metal tiene que ser, además de una media pulgada en cada lado.

Cortar la barra a este y fije el extremo del brazo del servo. Doblar la media pulgada extra de metal sobre el brazo del servo, y asegúrese de que tiene libertad para girar hacia arriba y hacia abajo. Esta barra de metal a través del embudo del palillo. Haga un orificio en la bola hueco (u otro material además) y pegar la varilla completamente a través de él. Doblar una pequeña porción de la barra en la parte inferior de la pelota para mantener firmemente en su lugar.

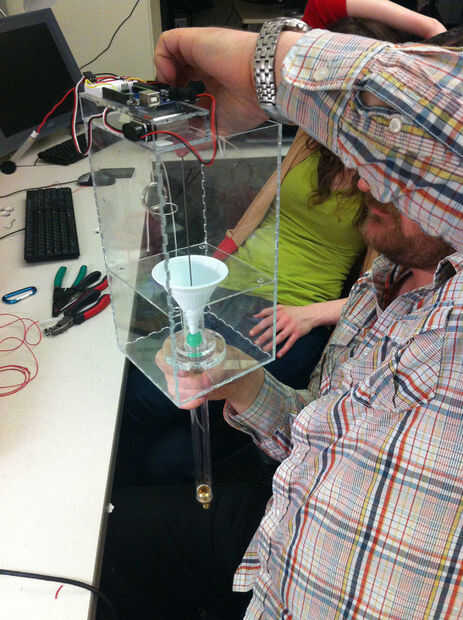

Realizar ajustes en esta barra para que cuando el servo se coloca en su caja directamente encima de la abertura del embudo, la bola se apoye firmemente contra la parte inferior del embudo cuando se suelta el FSR y el proyecto un poco en el tubo de acrílico para soltar la arena cuando se presiona el FSR.

Presiona la pieza de acrílico manteniendo el embudo en la caja. Si se ajusta firmemente contra el lado de la caja, no necesita pegamento en su lugar.
