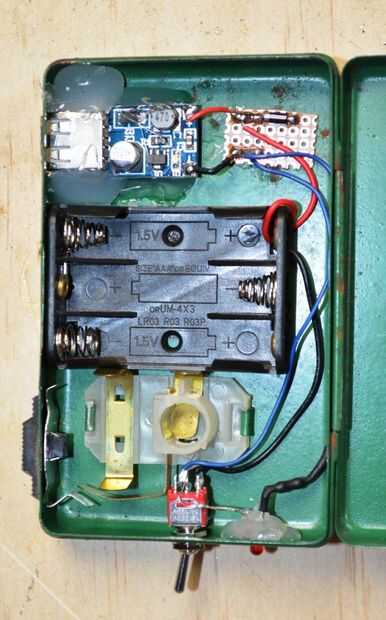

Paso 4: Iniciar el cableado - cargador y soporte de la batería
Mi primera versión que hice conectado el cargador y la batería titular primero, luego hizo los agujeros para sujetar a la linterna. En el segundo, hice los agujeros primero y esto funcionaba una galpón de carga mejor.

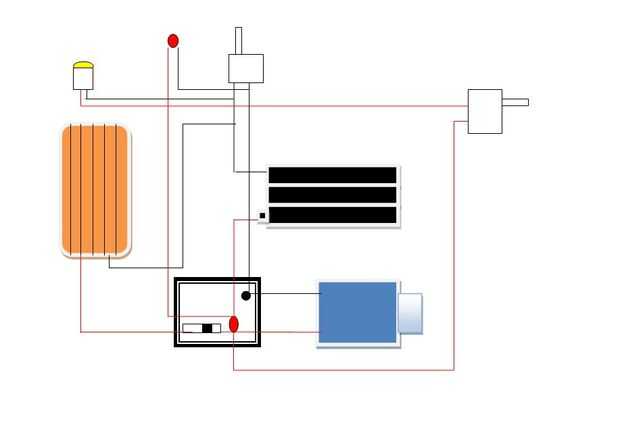

También he añadido un esquema que debe ayudar a comprender el cableado.
Pasos

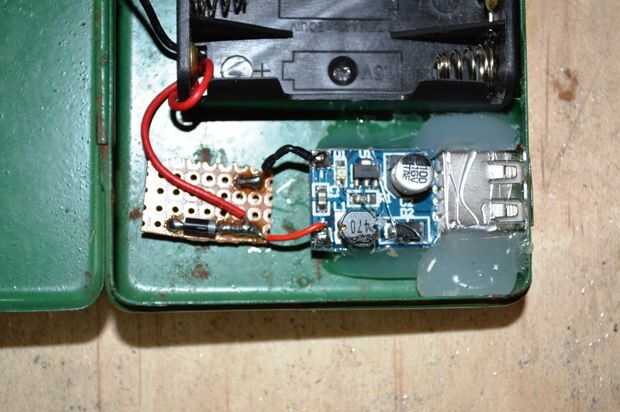

1. pegamento del cargador en el lugar

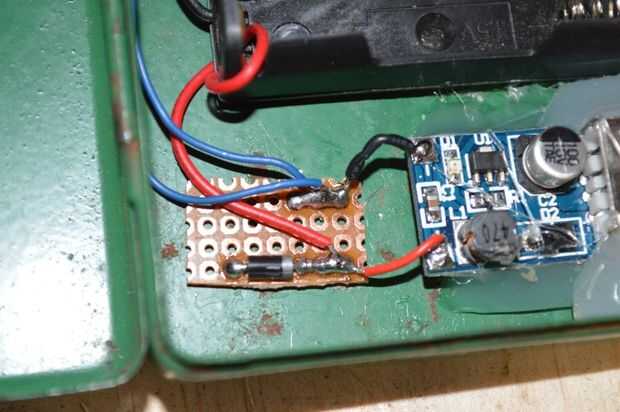

2. soldar un cable a cada uno de los puntos de soldadura en el cargador y conectar los cables a un pequeño trozo de tablero de la tira.
3. Conecte el cable positivo del soporte de la batería hasta el punto de soldadura positivo en la Junta de tira.
4. a continuación suelde en un diodo como se muestra en la sección positiva de la Junta de tira.

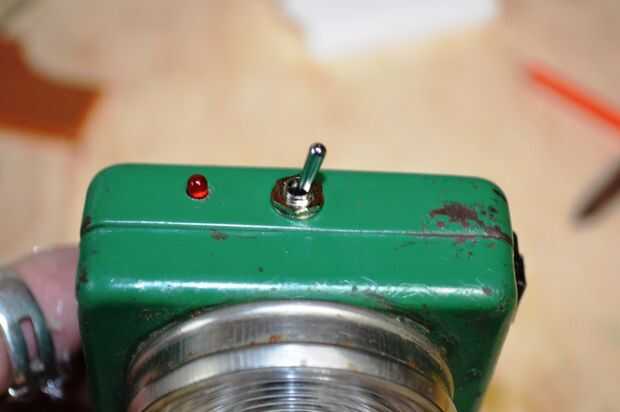

4. los cables negativos en su mayoría se soldar en uno de los puntos del interruptor. Suelde el cable negativo de la batería a uno de los puntos de soldadura en el interruptor.
5. por último soldar un cable desde el otro punto de soldadura en el interruptor a la pinta de soldadura negativo en la Junta de tira.
Ahora han soldado el circuito para el cargador!
