Paso 3: Montaje - 9V GND 9V fuente

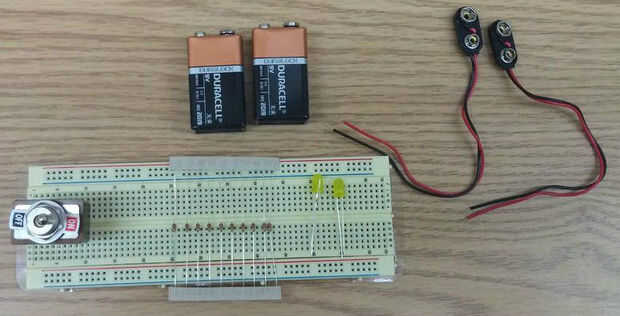

Aquí usted será armar el circuito que conecta las baterías de 9V para el resto de la Junta. Utilizamos LEDs para ayudar a indicar que las baterías están trabajando y nos recuerdan al girar el interruptor de apagado cuando hayas terminado.

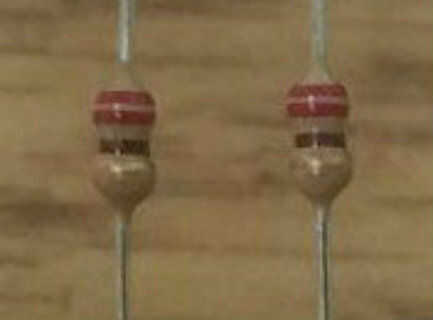

Tenga en cuenta que es necesario utilizar las resistencias de 220 ohmios en serie con los LEDs, o bien demasiado corriente fluirá a través de ellos y se quemará.

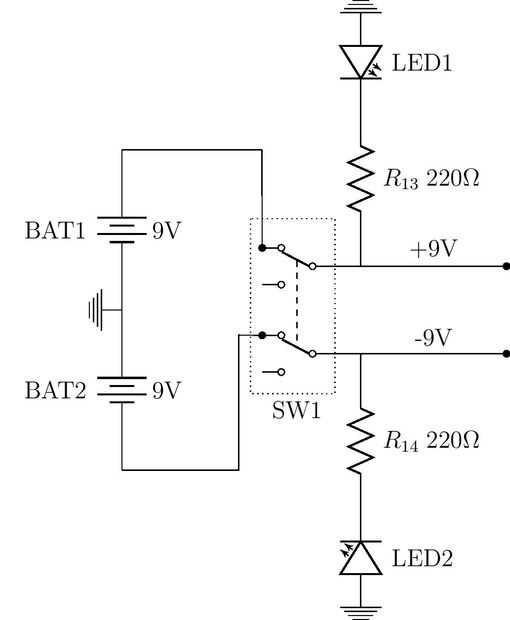

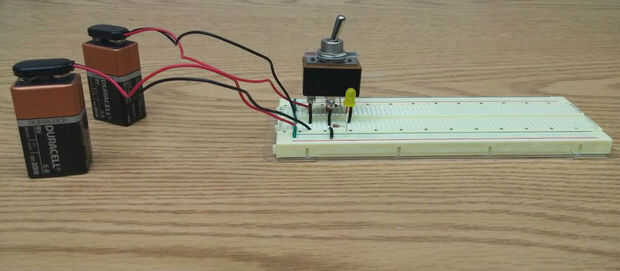

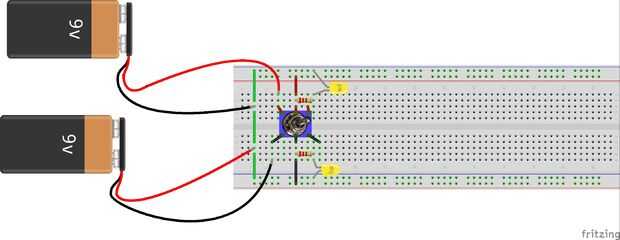

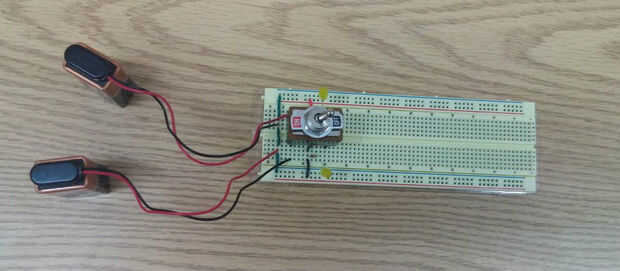

Seguir el las imágenes anteriores que proporcionan un diseño de protoboard, esquemas y fotos de la actual Junta Directiva. Utilizar cualquiera de la imagen su más cómodo para construir el circuito.

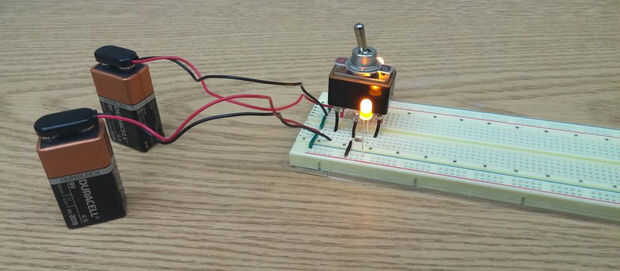

Asegúrese de que prueba que ambos LED se encienda. Tenga en cuenta que los LEDs no funcionarán si se conecta les hacia atrás.
