Paso 2: Configuración de circuito - el display de 7 segmentos
La exhibición de siete segmento va a ser el corazón y el alma de nuestro reloj de alarma; o por lo menos he escuchado rumores de que relojes que realmente no cuentan el tiempo son bastante inútiles.
Siete exhibiciones de segmento están diseñados donde todos los segmentos individuales son atados juntos entre cada uno de los dígitos. Por lo tanto, para poder mostrar valores diferentes en cada uno de los dígitos tendremos que recorrer cada uno de los dígitos individualmente. Para lograr la persistencia de la visión por lo que parece que todos los dígitos se muestran al mismo tiempo, a recorrer nuestro circuito muy rápidamente a 50 Hz o más rápido.

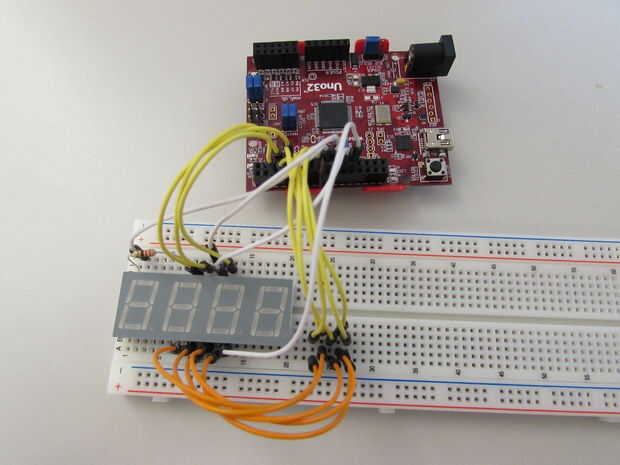

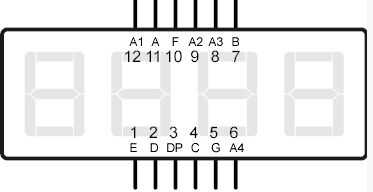

Para la exhibición de siete segmento sí, comenzar por establecer un lugar en el protoboard con sus dos filas de 6 pines a caballo entre el valle. Entonces basado en el esquemático, cable cada uno de los cátodos (pines 11, 10, 7, 5, 4, 3, 2 y 1 que representan cada uno de los segmentos en un dígito) a algunos de los pines digitales en el Uno32. Como evitar el uso de los pines digitales 0, 1, "G", o "A", no debe encuentra dificultades técnicas.
En cuanto a los ánodos (pines 12, 9, 8 y 6), conecte los pines 9, 8 y 6 a algunos de los pines digitales en el Uno32. Para el primer dígito, A1, conecte una resistencia de 220 Ohm al pin 12 en el segmento de siete. Entonces cable pin a uno de los pines digitales en el Uno32. La razón por la que sólo el primer dígito tiene una resistencia de limitación de corriente es para fines de iluminación visual. Nuestro reloj particular va a mostrar una "A" o "P" para AM o PM, así que para hacer las letras discreta con los números, necesitamos la resistencia. Afortunadamente, el único número que siempre se mostrará en el primer dígito es un 1, que sólo toma tramos 'B' y 'C', por lo que será adecuadamente brillante en comparación con los tres dígitos restantes.
