Paso 1: Poner juntos y el bosquejo.
Lamentablemente no estaba pensando hacer un instructable cuando hice esto, para no tomar fotos de mi construcción.
Era bastante simple.
Amplié la espada, decidí cortar la punta de él apagado - que hizo un poco más fácil conseguir la tira de neopixel toda la longitud. Creo que también corte la parte inferior de la espada (la parte que se celebra en la liberación así la hoja no medida por sí mismo - verás la parte cuando abre el puño)
Hablando de - tomar las baterías, quite los 6 tornillos, aparte viene muy fácil en ese momento. Verás un interruptor, un par de leds, un altavoz y un poco lo que es el amplificador de control. Sacar todo lo que, salvo para otro proyecto, usted no necesita para éste.
También ilumina la parte inferior de la espada, te darás cuenta de que es hecho del mismo plástico como la hoja. Corté un pequeño agujero en el fondo de para alimentar el cable de señal de planta de energía de la espada.
En la parte superior, asegurándose de que el cable de entrada va a la parte inferior de la empuñadura de la espada/alimentación de la tira de neopixel.
Tarda un poco, casi necesita otra mano a poner todos juntos - pero lo pones de nuevo juntos. Muy bonito va detrás la manera se desintegraría.
Esa fue la parte más difícil, creo.
El resto sólo es conectar cables a Arduino.
Poner el escudo de ethernet en la MEGA.
Estoy usando 5v apagado el mega poder de los LEDs, este podría ser un problema si "Blanco" es seleccionado por un largo tiempo... el LED "Blanco" parece tener más energía para funcionar.
Línea de entrada de Neopixel a PIN 3 en el MEGA. Mp3 de RX a TX SERIAL1, MP3 de TX a RX SERIAL1 - MP3 potencia de 5v de la MEGA.
Descargue el bosquejo,
https://github.com/kd8bxp/Lightsaber-Cheerlights
El bosquejo tiene la biblioteca () Adafruit_NeoPixel
https://github.com/Adafruit/Adafruit_NeoPixel)
Si usa codebender.cc que no es necesario instalar la biblioteca. Aquí está el bosquejo de codebender.
https://codebender.CC/sketch:206820
¿No saben lo que es Cheerlights? Aquí está la información Cheerlights:

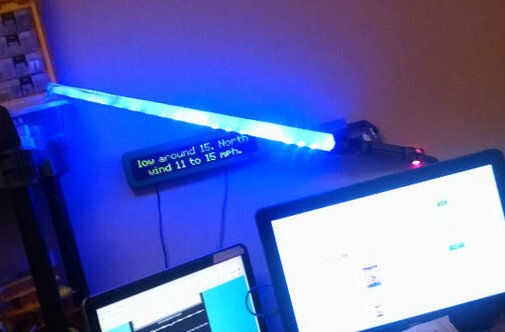

A continuación será un video de ella trabajando.
