Cheapo PIR (3 / 3 paso)

Paso 3: Guión para la prueba

Conectado el PLUS y el alambre GND del arduino.
El cable de señal va a uno del entrada PIN digital, digamos 8.

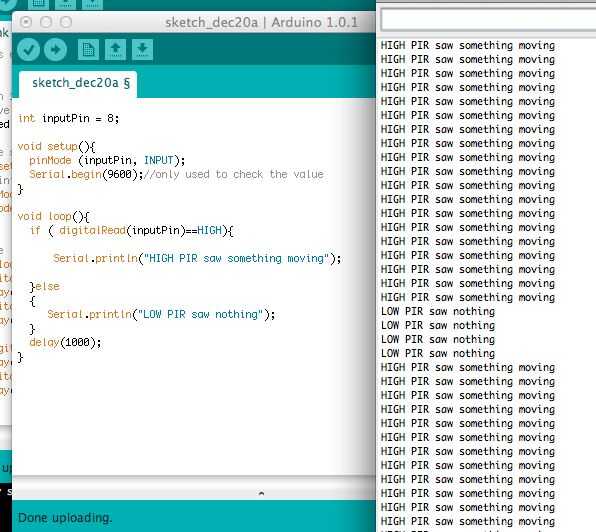

Entonces es este script fácil leer el valor y Mostrar ventana de Serial:

int inputPin = 8;

void setup() {}
pinMode (inputPin, entrada);
Serial.Begin (9600); //only utilizado para comprobar el valor
}

void loop() {}
Si (digitalRead(inputPin)==HIGH) {}
Serial.println ("alta PIR vio algo moverse");
} else
{
Serial.println ("baja PIR vio nada");
}
Delay(1000);
}

Después de comprobar que te funciona puede utilizar la señal de cualquier manera te gusta por supuesto.
