Chauvet Hurricane 700 MOD (3 / 5 paso)

Paso 3: Montaje de la unidad LED/rectificador

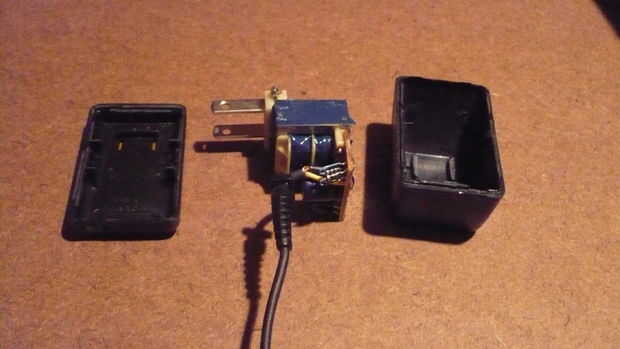

Ahora lo quiero hacer es tomar el enchufe de pared y separar la carcasa que sostiene el rectificador. Golpeada ligeramente el sello con un martillo y los dos la mitad es dividir abierto. Si encuentra resistencia o no puede abrir la unidad con un par de toques, utilizar una dremel o sierra de mano porque no quiere romper la PCB dentro!

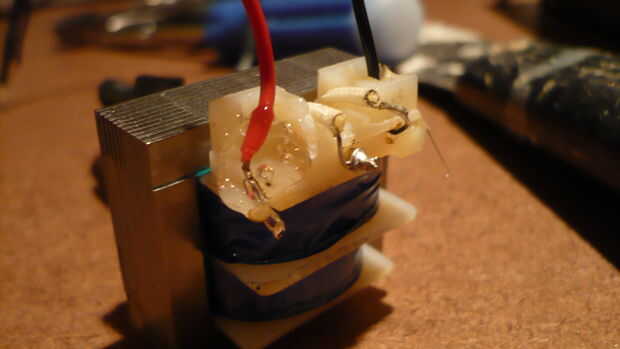

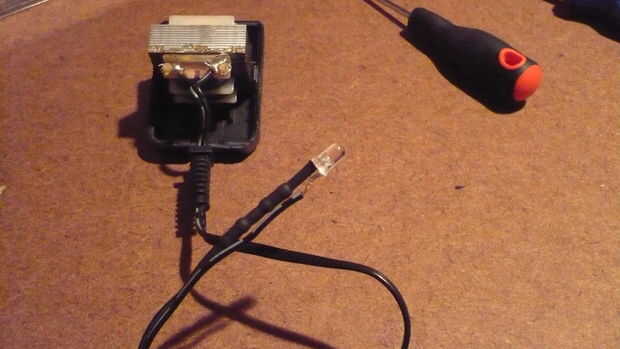

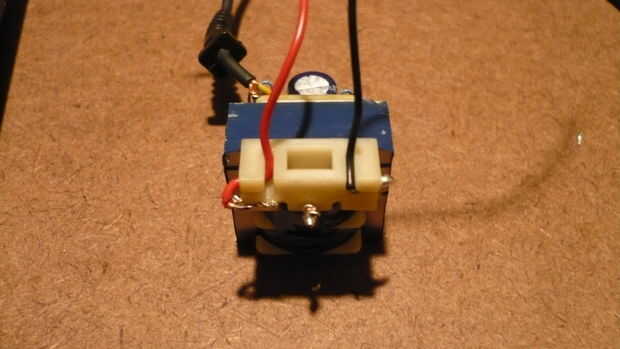

Después de retirar la unidad rectificador, desoldar las puntas que van en la salida y dos nuevos cables a los terminales de soldar. A continuación pegamento caliente los terminales para asegurar que no se rompen los cables de la bobina del rectificador. Finalmente cortar el cable largo a la longitud correcta (aproximadamente 1-2 pulgadas), empalmar los extremos y soldar el LED. Nota: el cable positivo (+) desde el cargador de pared debe tener una raya blanca corriendo por la longitud de la misma para indicar su polaridad. Los largos de la pierna de su LED es el positivo (+).
