Paso 5:

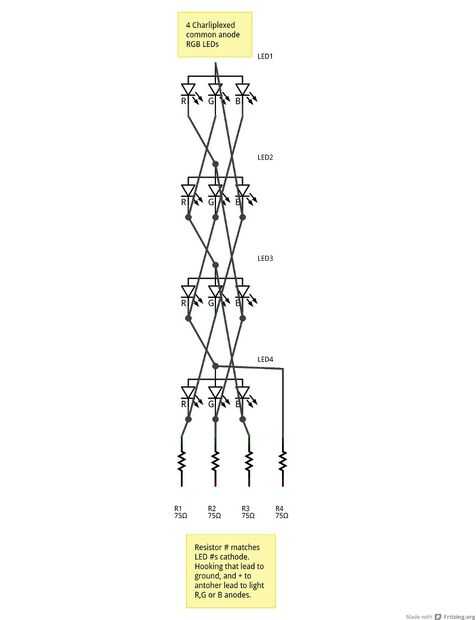

La primera imagen es un esquema de una aguja con breve explicación.
El segundo dibujo muestra cómo se organiza cada lleva agujas y etiqueta a, b, c, d para un partido con los esquemas de cableado a, b, c, d.

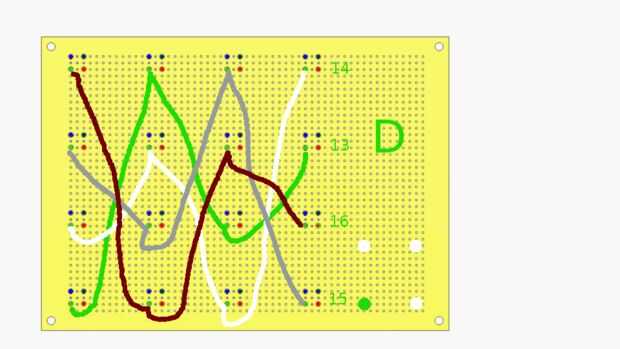

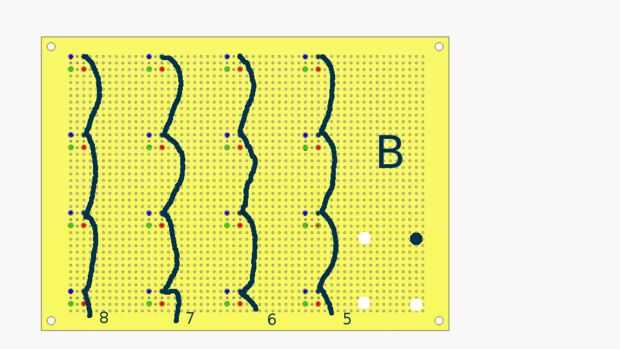

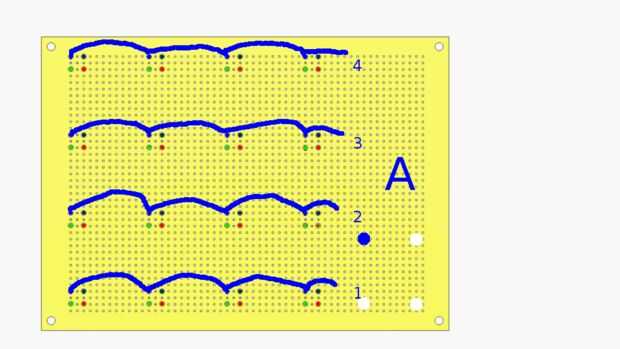

Los siguientes cuatro dibujos muestran el cableado para cada grupo de letras. Tenga en cuenta, "A" s utiliza la misma ubicación del pin de aguja, todas la s de "B" utiliza la misma ubicación del pin aguja... Usted puede hacer más fácil llegar a hacer todo como en un momento, luego el Bs, luego el Cs, luego las Ds. El primero 2 sets son fáciles.
Ahora es importante para asegurarse de que tienes el cubo orientado correctamente antes de pasar al siguiente paso, conectar el cubo a arduino.

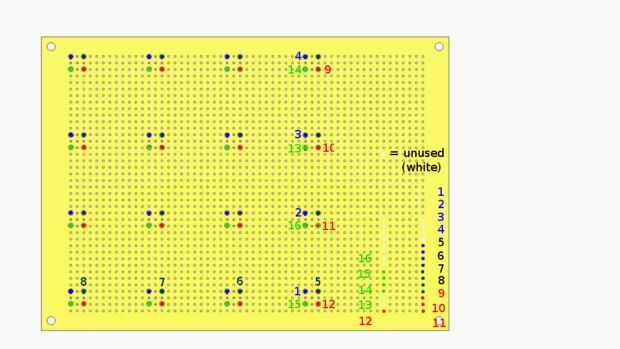

El cubo se conecta a través de 16 puertos de tres Estados microcontrolador arduino. Tiene 14 en la entrada de alta, baja otra y que se enciende un LED específico.

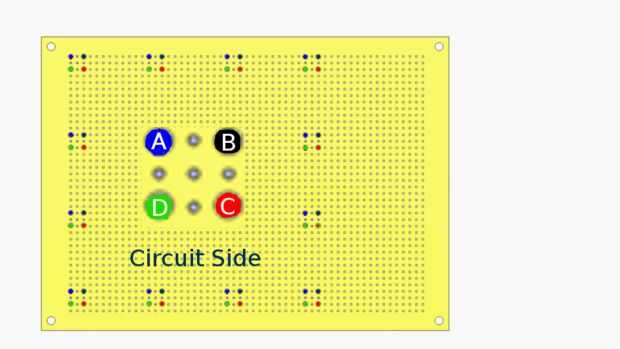

El último diagrama muestra cómo alambre de arduino para el cubo desde el lado del tablero de circuito.
Nota al margen:
Puede añadir resistencias de 75 ohmios a cada pin del arduino para hacer de este un diseño más seguro, que maximiza la vida útil de las partes, pero tendrá una duración de años sin ellos, y pueden ser sin carga excesiva como es.
