Paso 4: Construcción de electrónica
Ahora que tenemos nuestro código listo para ir, es hora de construir la actual chaqueta porción a partir de nuestras conexiones de Arduino. Retire los puentes y alambre las conexiones desde el arduino y desenchúfela.
1. Vuelva a conectar el Sensor del pulso en la misma forma que antes cuando lo probamos.

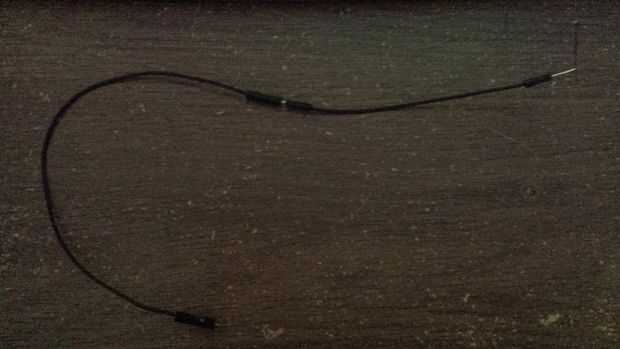

2. Conecte un puente macho/macho a un puente de hombres y mujeres para crear un puente de doble longitud con las puntas macho en ambos extremos. Ahora hacer esto dos veces más por lo que tenemos un puente de doble longitud de cada conexión que el anillo de NeoPixel.
3. ahora tenemos que soldar un extremo de cada uno de los tres puentes a la alimentación 5V DC, potencia señal de tierra, y las conexiones de entrada de datos en su anillo de NeoPixel y clip de los extremos de los puentes. les de la soldadura de la parte inferior del anillo.

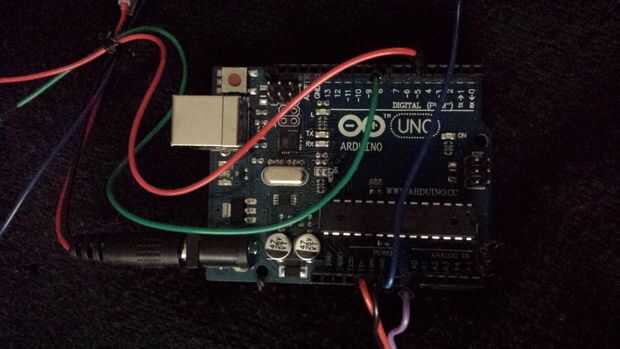

4. ahora que tenemos su anillo con conexiones soldadas, conecte el cable de masa de la señal de alimentación para el segundo puerto GND del lado analógico, el cable de entrada de datos con el cable de salida especificado en el código (pin 8 en mi versión) y finalmente la alimentación 5V DC ya sea pin 13, que hará que el anillo de parpadear y , o al pin 5, que hará que el anillo de luz y se desvanecen.
Normalmente el cable se conectaría a un 5 o 3.3V pin en el Arduino, pero cuando está conectado a los pines de salida que normalmente se controlan el solo LED desde el boceto original del Sensor del pulso, controlan el flujo de energía hacia el anillo de NeoPixel, encendido de la misma manera.

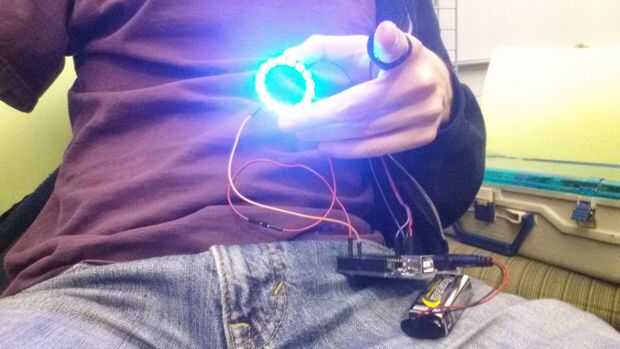

5. a continuación enchufe el conector de la batería de 9V y debe ser listo para probar!
