Paso 3: Coser la matriz LED
En este punto usted puede empezar a coser. Hilo conductor puede ser difícil de trabajar con, así que aquí están algunos consejos útiles:
- Pegar un componente en su lugar con pegamento para tela hará mucho más fácil de coser.
- Diferentes tipos de puntadas tendrá diferentes propiedades estéticas y funcionales por lo que es importante en éstos antes de comenzar. Una puntada básica de funcionamiento, sin embargo, debe estar bien para este proyecto.
- Los nudos tienden a aflojarse fácilmente con hilo conductor como lo es "springier" de lo normal. Una solución a esto es usar una pequeña cantidad de pegamento de tela o barniz de uñas claro para sellarlos. Permitir tiempo para secar antes de cortar su cola.
- Al crear conexiones a componentes del circuito o unir dos líneas de hilo conductor, es una buena idea para coser sobre estos varias veces para asegurarse de que se ha hecho una buena conexión mecánica y eléctrica.
- Asegúrese de que su aguja es aguda y tiene un gran ojo. Conseguir a través de la chaqueta puede ser difícil e hilo conductor es más grueso de lo normal.
- Tenga cuidado de pelos sueltos en el hilo. Estos pueden crear cortos en el circuito si suceden a otras líneas de costura. Si éstos se convierten en un problema de importancia, todas las líneas pueden sellarse con el pegamento de tela o barniz de clavo claro una vez que la prueba ha tenido lugar y definitivamente todo está funcionando correctamente.

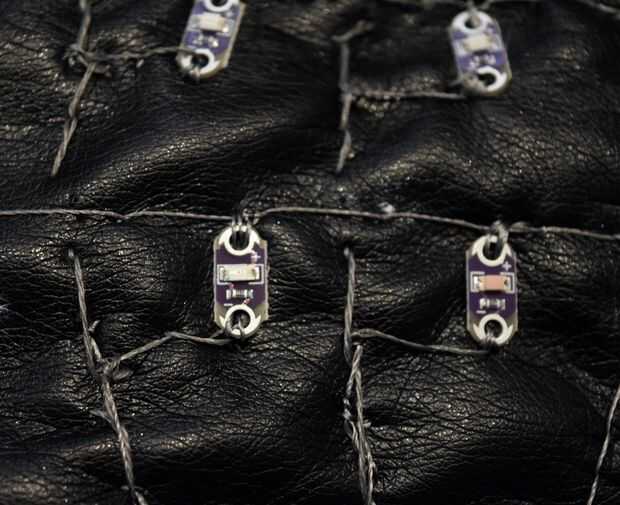

Un buen lugar para empezar a coser es con las filas. Para hacerlos lo mas recto posible podría dibujar líneas débiles a coser a lo largo usando una regla. Una vez que han cosido estos, pasar a las columnas. Mucho cuidado deberá tomarse cada vez que una fila se llega porque es esencial que los dos no cruzan. Esto puede lograrse mediante la creación de la puntada para la columna en el interior de la chaqueta de este cruce, como se ve en la foto de arriba. Cuando haya completado todas las filas y columnas podría utilizarse un multímetro para comprobar que no haya cortocircuitos.

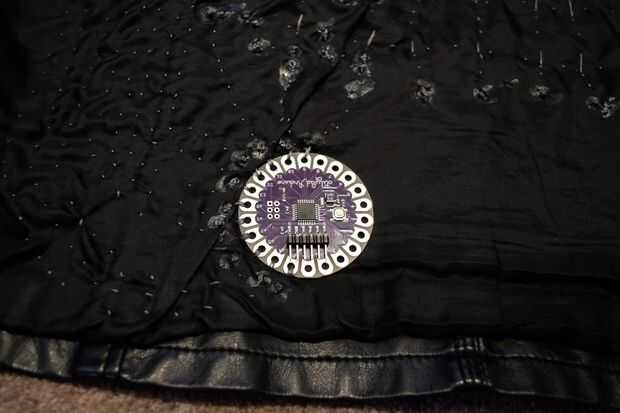

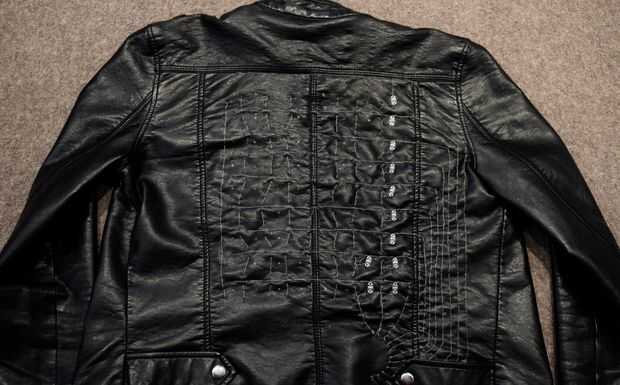

Una vez que estés satisfecho empezar a coser los LEDs de la columna del extremo derecho de la chaqueta. Asegúrese de que cada ánodo está conectado a su propia fila y cada cátodo está conectado a la columna a la izquierda. Luego, colocar el LilyPad Arduino usando pegamento para tela en algún lugar más o menos por debajo de esta columna, asegurándose de que los pernos de la Junta de arranque FTDI son hacia abajo. Coser el pin 11 de LilyPad a fila 1, pin 12 a fila 2 y así sucesivamente hasta que el pin A5 es cosido a la fila 9. Luego, coser pin 10 en la columna derecha. Para probar esta primera columna puede utilizar el código siguiente. Cargar el código y el LilyPad de energía conectando al ordenador usando el tablero de arranque FTDI y el USB 2.0 A-macho a cable Mini-B.
Si el puerto correcto no está disponible cuando se conecta en el LilyPad, puede que necesite instalar a un controlador FTDI disponible desde el siguiente enlace.
Instalación de los drivers FTDI

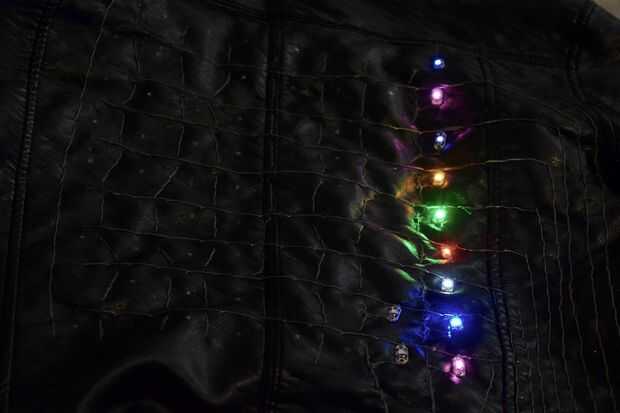

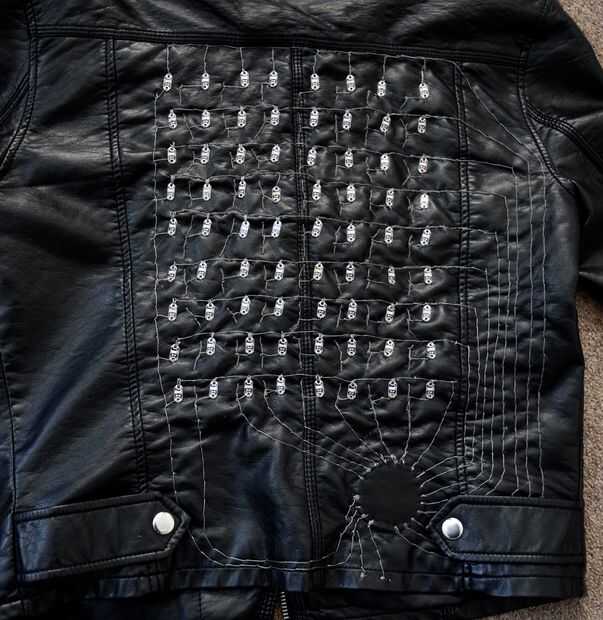

Una vez que tenga esta primera columna de LEDs en iluminación, es el momento de coser el resto en la chaqueta. Esto es un proceso desperdiciador de tiempo y así que es mejor ser espaciadas durante unos días. Asegúrese de probar cada columna medida que avanza. Puede hacer esto mediante la adaptación del código anterior para que el pin de la columna que desea probar se declara como una salida en la configuración y entonces se encuentra bajo en el circuito. Asegúrese que los pernos de la columna son tan altos como esto asegurará que ellos estén apagados.
