Cerradura electrónica con one-wire iButton (5 / 6 paso)

Paso 5: Tratar con mala conciencia

No escribir esta parte del futuro desarrollo del software ha estado en mi conciencia desde el momento que subi este instructable, decidí seguir más con este proyecto hasta que se pone en un estado usable.
Así que todo se hace ahora, llaveros son registrados y almacenados en la eeprom. Escribí un programa de manejo de memoria pequeña que protege los datos ya almacenados en la EEPROM interna. Cuando se conecta una nueva clave, es rechazado hasta que se pulsa el botón. Cuando se presiona el botón, el programa inicia buscando un array vacío 8 bytes en la EEPROM. Una vez que encuentra 8 FF-s consecutivos, procede con los datos a guardar en esa ubicación.

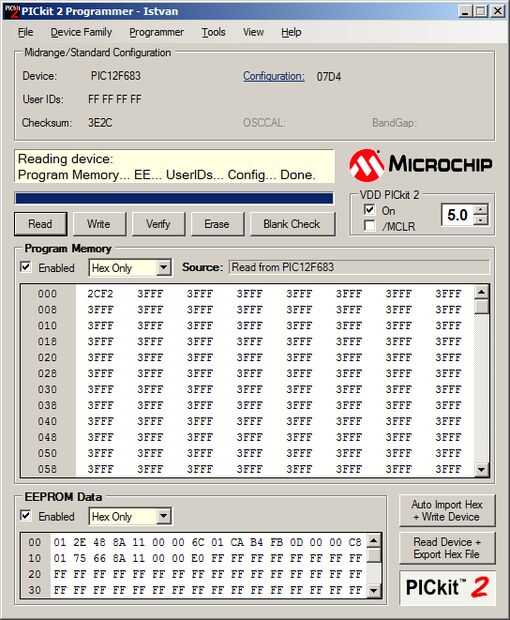

Puedes ver los tres matrices de llave fob ROM datos sobre la imagen aquí, este PIC leer fue hecha después de registró los tres llaveros que se muestra en el video. Una vez más, estos son los números exactos que se pueden ver en el fob, algún tipo de código de serie.

Incluso hice un clip de película pequeña para ver cómo está funcionando, y lo que tienes que hacer para registrar tus claves.
También he subido el código completo con el espacio de trabajo MPLAB para configuración aún más fácil. Esto significa, basta con asegurarse de tener alta tecnología instalado en el lugar correcto. Por supuesto, si esta versión del software está bien para su tarea, puede escribir el hex en el PIC, y listo!
