Cerradura de combinación RGB (18 / 26 paso)

Paso 18: Paso 17

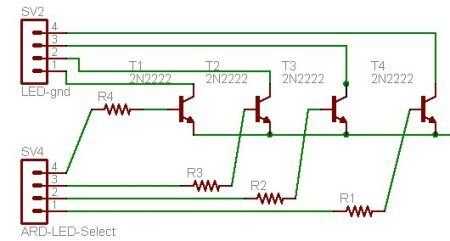

Para los autobuses de LED de tierra, utilizaremos cuatro transistores 2N2222. El Arduino activará cada transistor individualmente a través de un resistor de 1Kohm. El colector de cada transistor se conecta a una línea de tierra desde el teclado. El emisor de cada transistor está conectado a la tierra. Las líneas de seleccionar cuatro transistores conectan a los pines de Arduino 0, 1, 2 y 3. Sí, que están marcado análogo en, pero no importa.
