¿Cerradura de combinación de Arduino: Lockduino (6 / 11 paso)

Paso 6: Hacer el Panel frontal

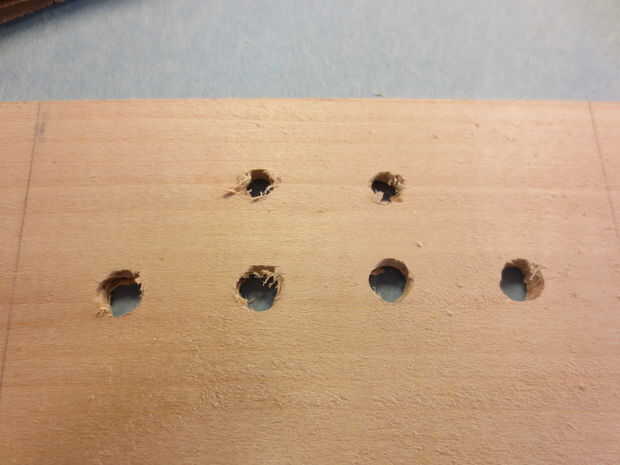

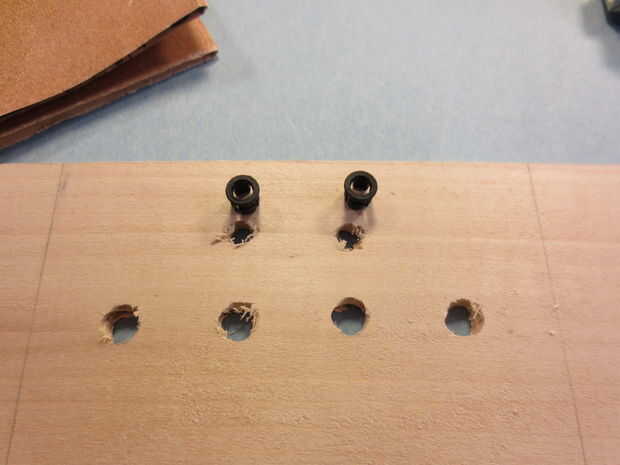

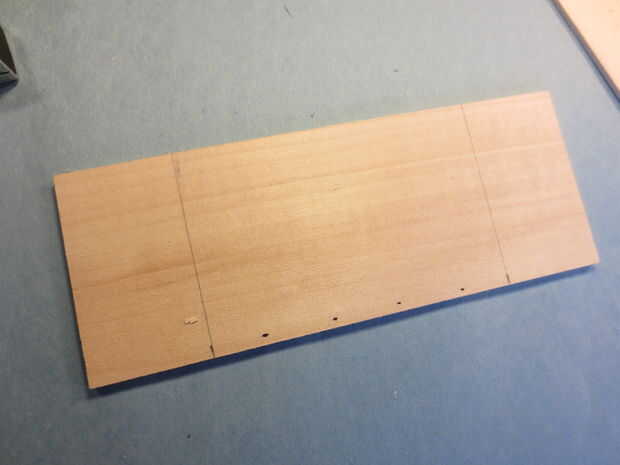

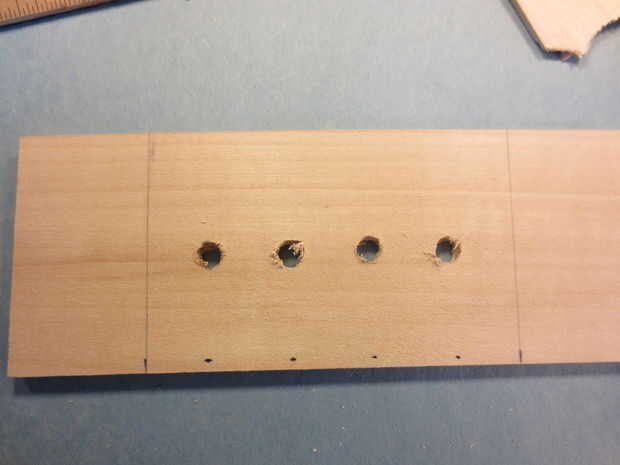

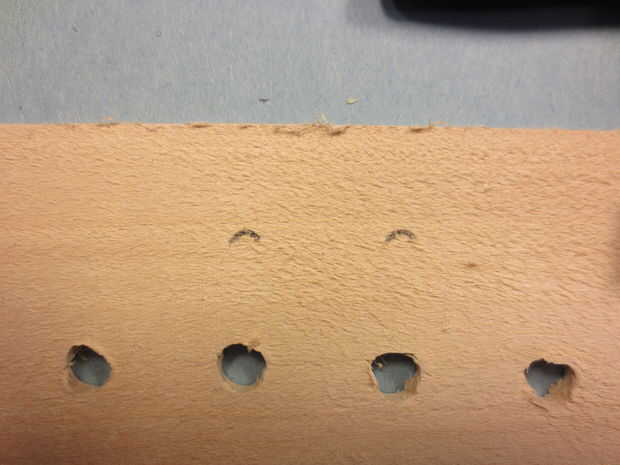

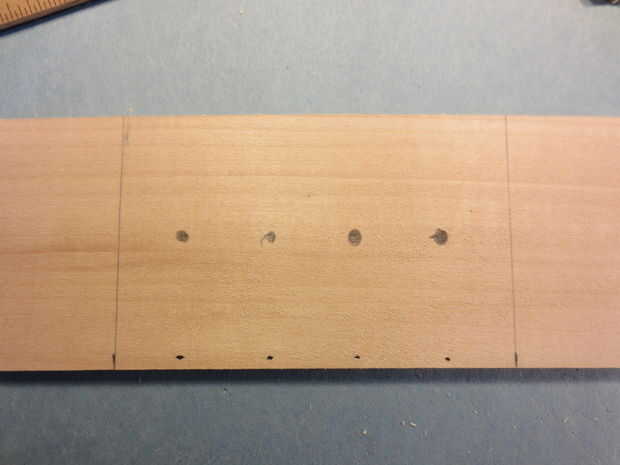

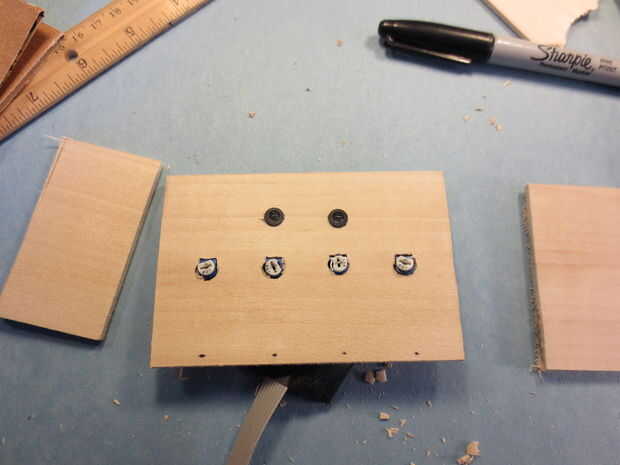

Por lo que me llevó una hoja de Tilo y marcado de donde todos los potenciómetros en. Entonces tomé una regla y dibujó las mismas marcas en el medio. Usando una broca de 3/8, corté perforado los agujeros de las macetas. Asegúrese de que luego de macetas y en son agradables y nivel! Para el uso sólo de LEDs 1/4 broca como de costumbre.

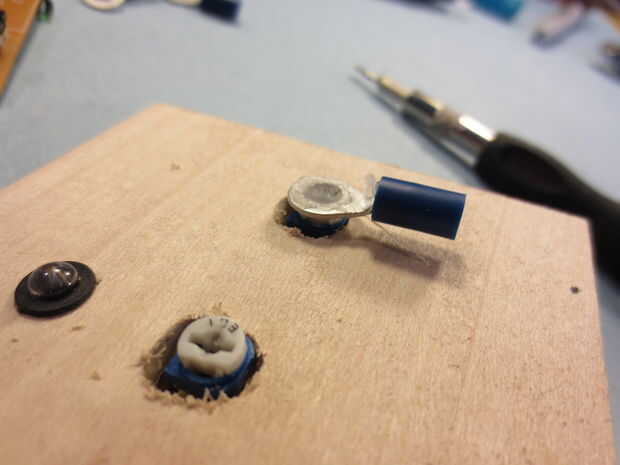

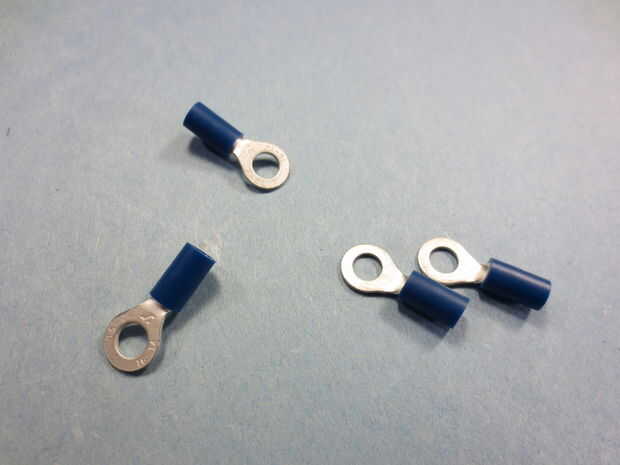

Cuando están poniendo en los terminales de anillo, hacer seguro de que la olla es dado vuelta completamente a izquierda primera!

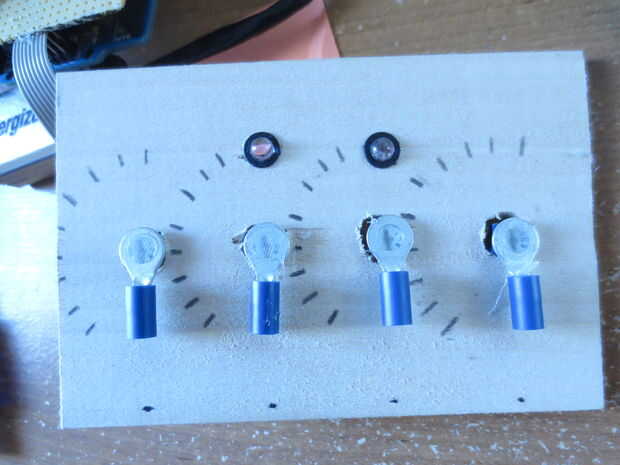

Calibrar-
Para hacer esto usted necesita cargar el bosquejo a su Arduino y abrir monitor serial. Gire lentamente la perilla. En el monitor serial cuando dice 1, hacer la primera marca. Cuando se dice dos, marque la segunda etc...
Hacer un marco-

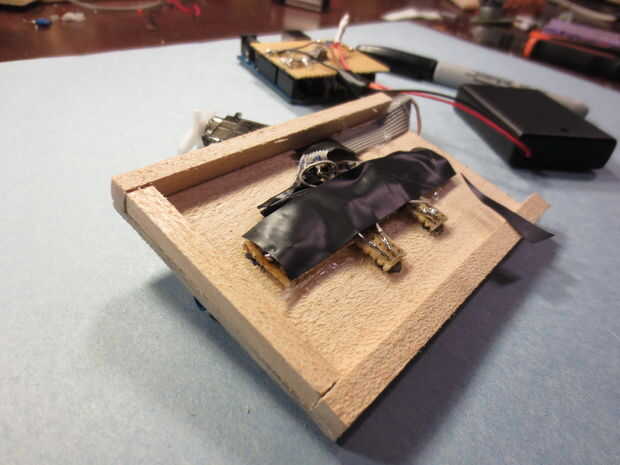

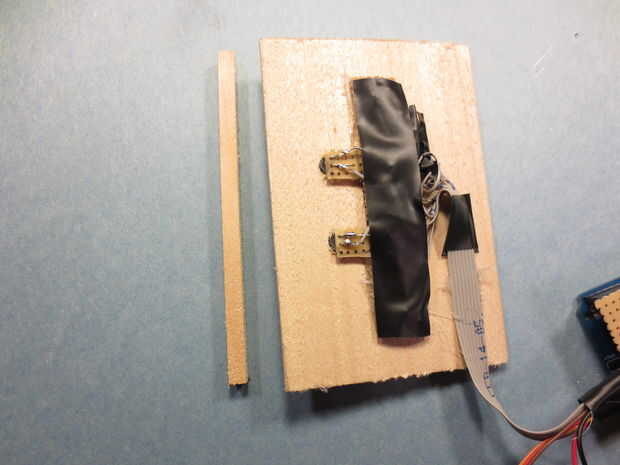

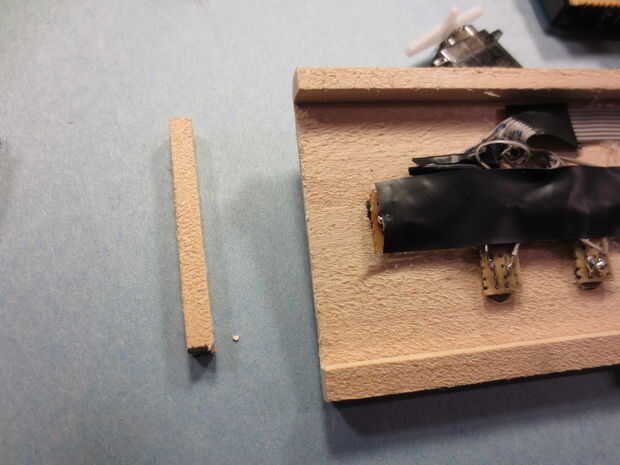

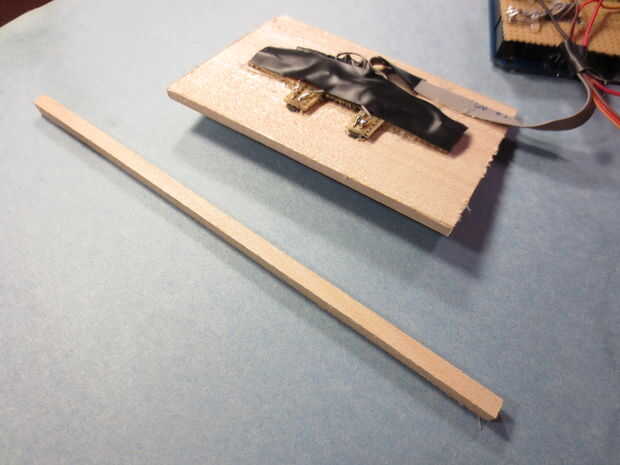

Con algunas ramitas de tilo, corte a la longitud y había pegado en los bordes. Ver las fotos.

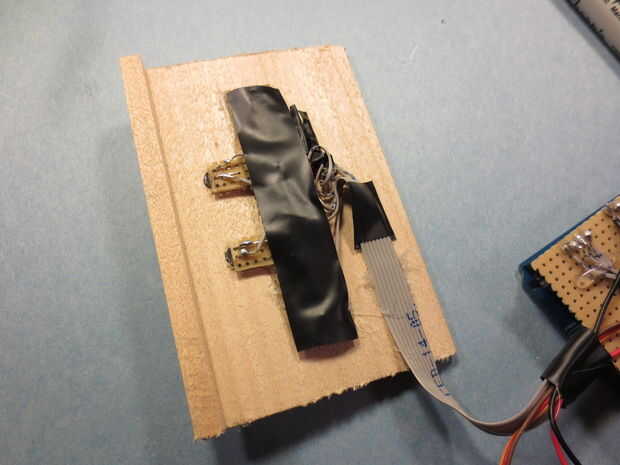

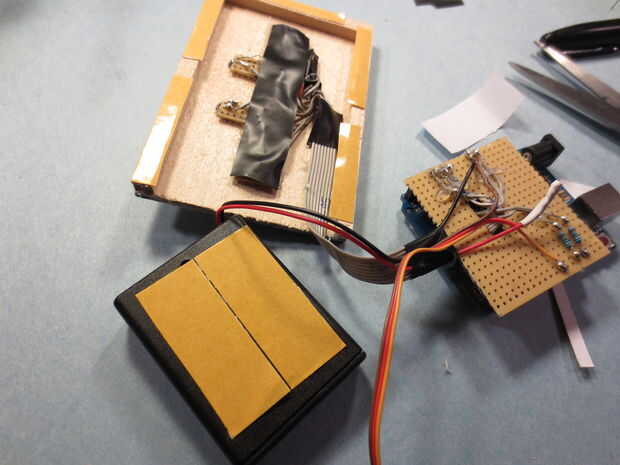

Os adjunto algunos cinta doble cara soporte de la batería, Arduino y el marco de madera.

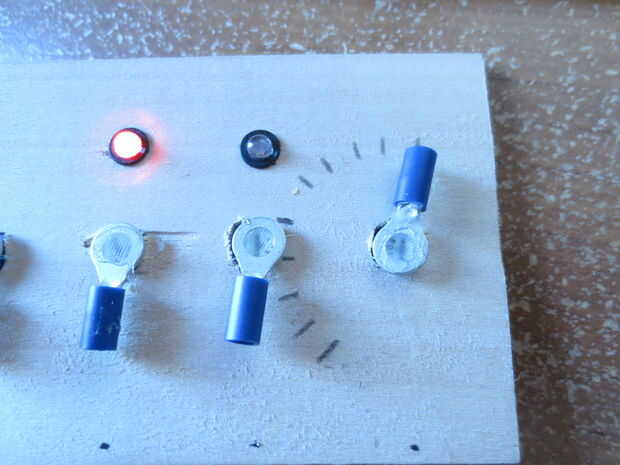

Después yo poner los LEDs en arena ellos abajo el la altura del soporte para algunos difusión.
