Centro de medios de reloj de abuelo (5 / 16 paso)

Paso 5: Paso 5: modificar las tarjetas de

  1. Las tarjetas WIFI y video tendrá alguna modificación a Fije la placa de la placa base y Motherboard, Tarjeta madre. Fueron hechos para instalar en una caja de la computadora; sin embargo no estamos usando una caja de la computadora. Usted tendrá que hacer algún recorte y perforación para hacer este trabajo.
  2. Mi tarjeta de video era demasiado alto para esta versión. Resaltó 1/2 pulgada fuera de la parte posterior de la caja del reloj. Sin embargo, la tarjeta era HDMI y VGA. El conector VGA fue quitado fácilmente para acortar su altura.

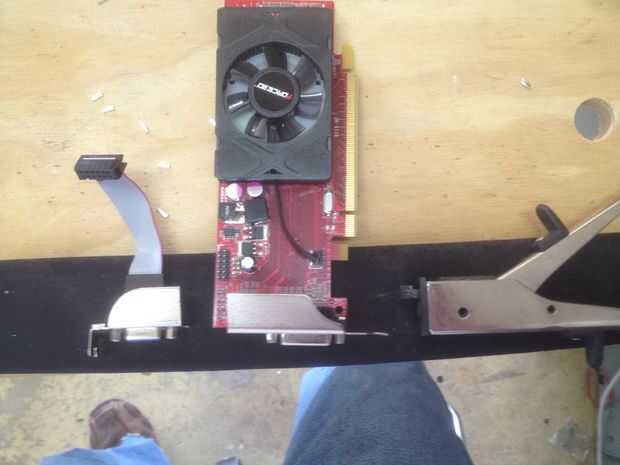

  3. Como se puede ver en la foto, era VGA de la tarjeta en un extremo de la tarjeta. Desenchufé el cable interno del VGA de la tarjeta y a cortar el conector VGA utilizando a la cortadora.
  4. Perfore un pequeño agujero en el metal de lengüeta en el extremo opuesto de la tarjeta de retención. Doble la pestaña en la posición correcta para que cuando la tarjeta está instalada en la motherboard, la pestaña doblada se apoye sobre la placa base metal placa de montaje.
  5. Marque la ubicación del agujero y sacar la tarjeta. Taladre un pequeño orificio que corresponde a cualquier pequeña chapa tornillo te está usando para asegurar la tarjeta a la placa base metal placa de montaje.

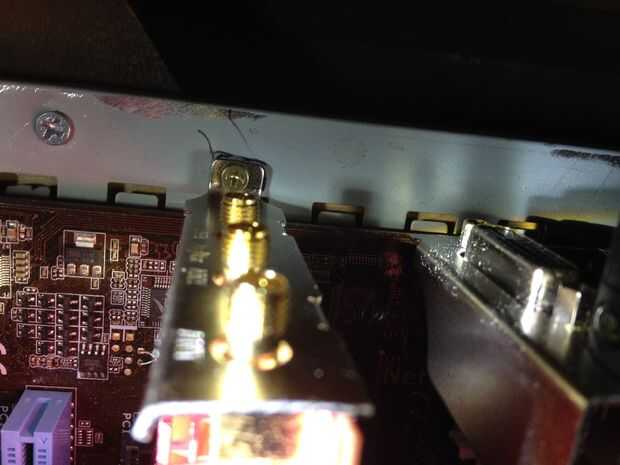

  6. Quitar el metal soporte de montaje de la tarjeta WIFI. Otro pequeño agujero para el tornillo de montaje del taladro y la ficha para adaptarse a la curva. Utilizando la cortadora para cortar y costumbre montar el soporte.
  7. Vuelva a colocar el soporte para la tarjeta WIFI e instalar en la motherboard. Marque el agujero del tornillo de la placa base, placa de montaje. Retire la tarjeta y perfore un agujero para encajar el tornillo de metal.
  8. Vuelva a instalar la tarjeta WIFI y asegúrela con el tornillo de metal.
