Centralmente controlada marco de Fotos Digital (4 / 12 paso)

Paso 4: Construcción de Hardware - desmontaje de Laptop

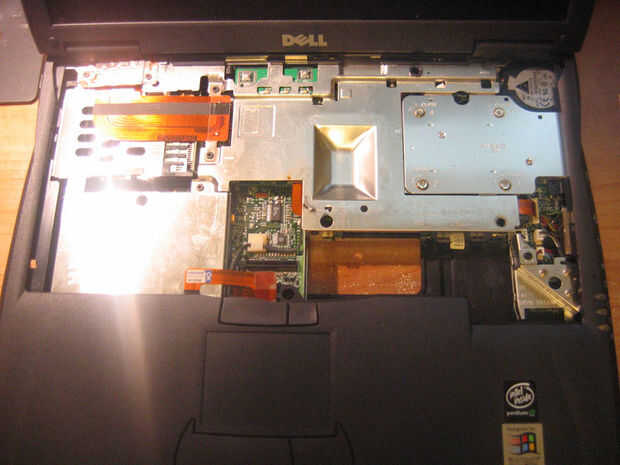

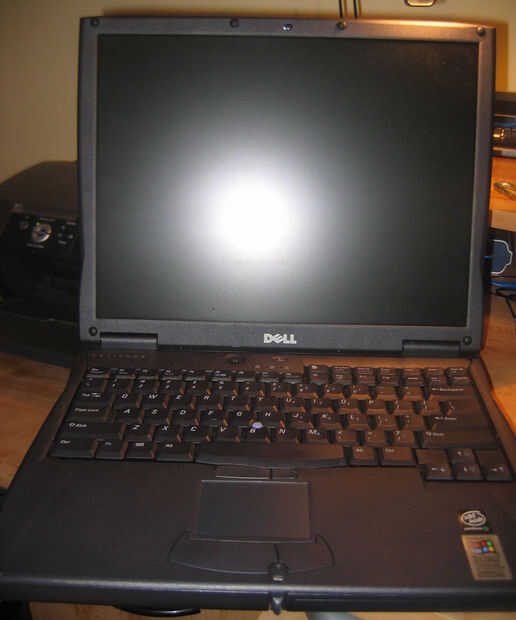

Aquí comenzamos el desmontaje de laptop.  NO SE APRESURE EN ESTA PARTE! Tu objetivo es eliminar todos los componentes "innecesarios" para la operación de marco de imagen.

Esto variará de un ordenador portátil a portátil. Para mí lo básico consistía en:

  • El disco duro
  • El teclado
  • La carcasa"placa madre" (incluyendo las bisagras)
  • La almohadilla de contacto
  • Paneles de diversos en la parte inferior de la laptop (puerta de memoria, etc.)

Eliminación de cosas tales como el teclado y el LCD marco puede ser muy complicado.  A menudo hay alambres o cables de cinta de conexión de la placa base a través de las bisagras.  Consulte el sitio web del fabricante del ordenador portátil para obtener información sobre cómo eliminar el teclado para el reemplazo.

También querrás quitar temporalmente cosas como la batería, CD-ROM o dispositivos modulares que se pueden volver a instalar más tarde.

Personalmente salí de los altavoces del ordenador portátil conectados así.  Esto es opcional, pero mantenga en mente que también puede utilizar el marco para mostrar video y para que quieres audio para ir junto con él.

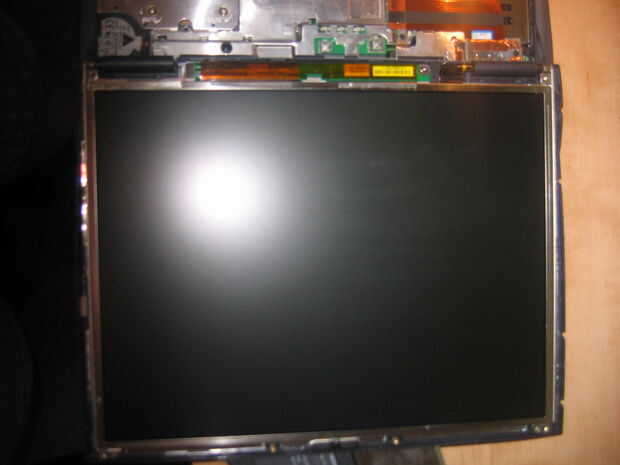

Continuar hasta que te queda es el LCD (conectado por cables de cinta ahora muy frágil) y la placa base.
