Paso 2: Colocar el LED y botón
Antes de instalar cualquier electrónica en el cartucho, vamos a perforar algunos agujeros y ajuste el indicador LED y botón. Esto dependerá del tamaño de tu LED y botón. Realizar los orificios en la parte superior del cartucho de modo que sean visibles y accesibles cuando el cartucho se inserta en el Catgenie.
Una longitud de cable de par trenzado para cada LED y el botón de la soldadura antes de colocarlos. Utilicé una pistola de pegamento para fijar el pulsador y LED.

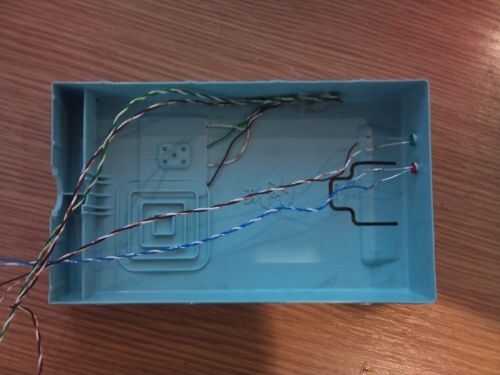

La foto de arriba muestra el interior de un cartucho con 2 LED equipado y también muestra los cables que se conectan al chip en la parte delantera del cartucho. Tenga en cuenta que utilicé una pistola de pegamento para asegurar los cables así como para evitar que se muevan causando fatiga de mi terribles juntas de soldaduras.
