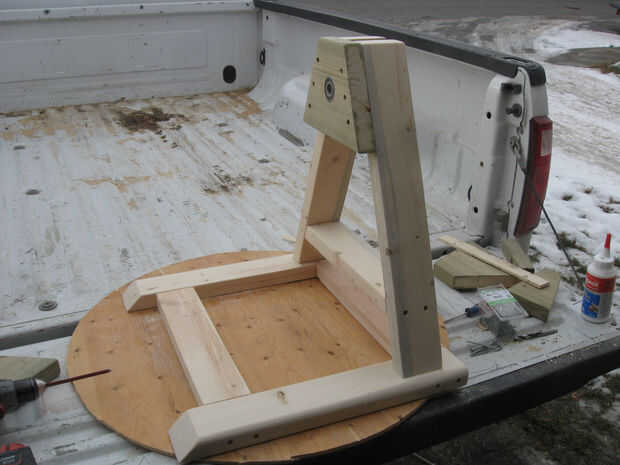

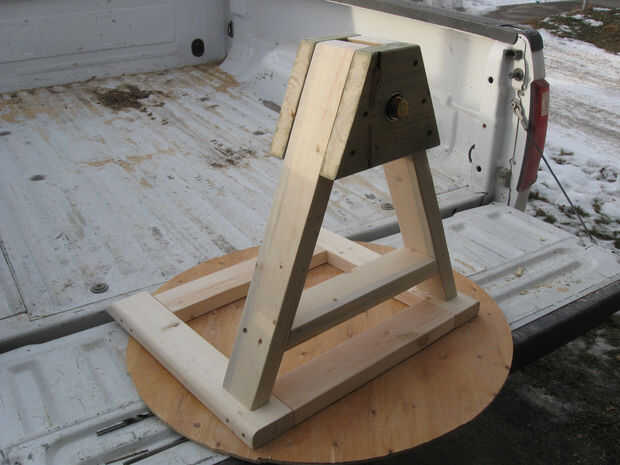

Paso 8: Hacer la nueva base.
La base tiene que ser una plataforma estable y lo suficientemente fuerte para soportar la carga de la rueda y el gato. y si las especificaciones son en los rodamientos y pernos entonces no tienen nada que preocuparse.
Decidí hacerlo de montantes de 2 X 4. La tienda local de naranja tiene un montón de estos para que pueda elegir el más directo.
Opté por usar 2 6204 RS rodamientos y un perno de 10 pulgadas 3/4 como un eje de eje. Esto es grave equipan pero que es lo que me gusta rodar.

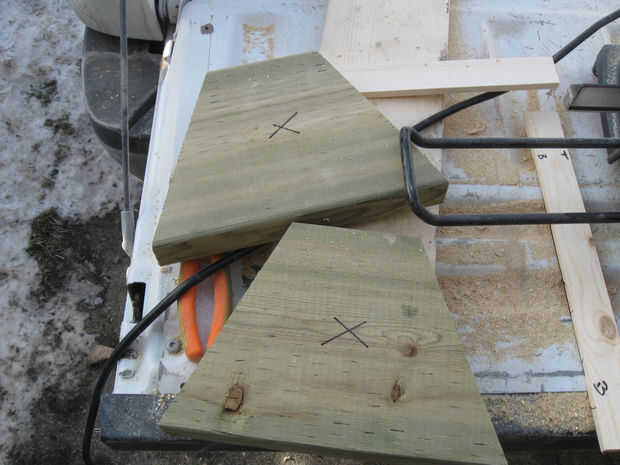

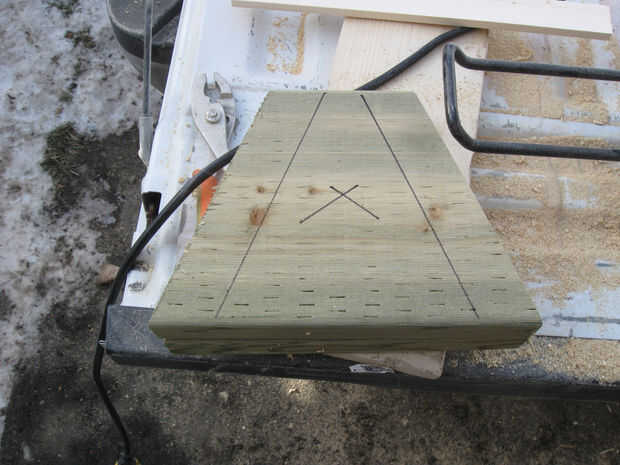

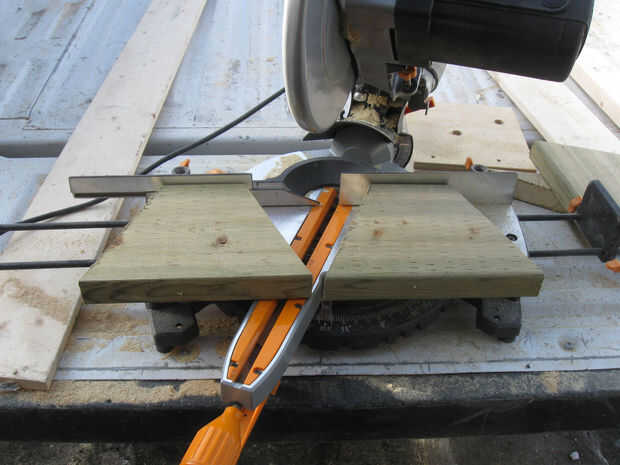

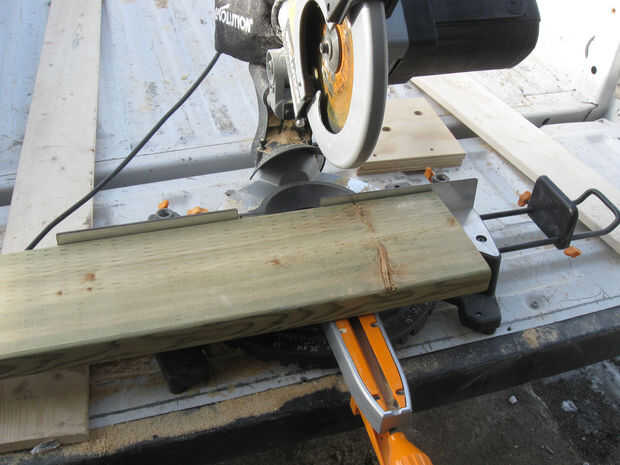

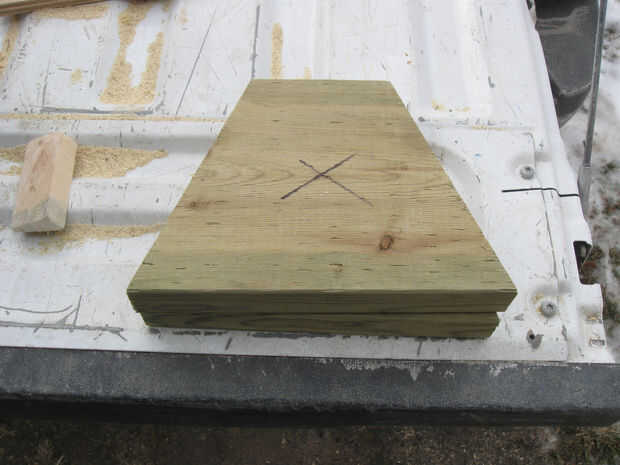

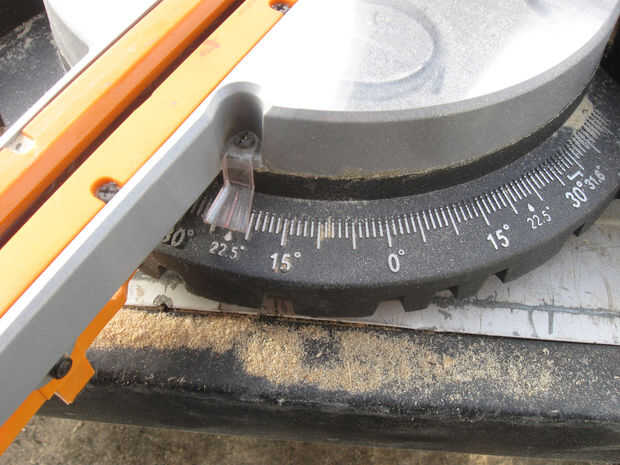

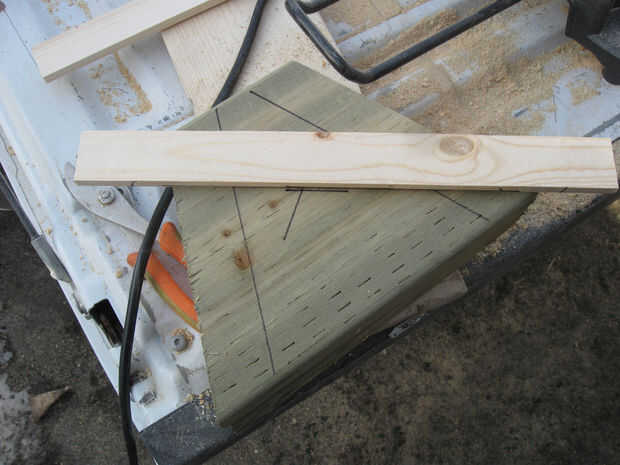

Todas las dimensiones fueron escogidos para dar cabida a lo que supuse que sería necesario. Empecé con 2 secciones de 2 X 8 que fueron cortadas lo suficientemente amplia como para permitir que un árbol pasar por el centro apoyado por los cojinetes. la parte superior es de aproximadamente 4 pulgadas de ancho y se corta en 22,5 grados.

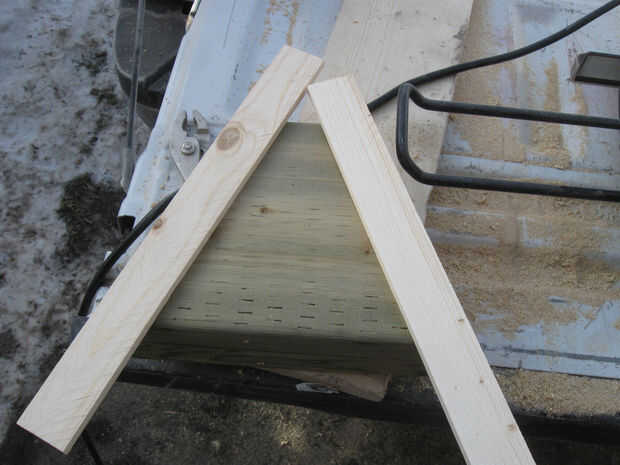

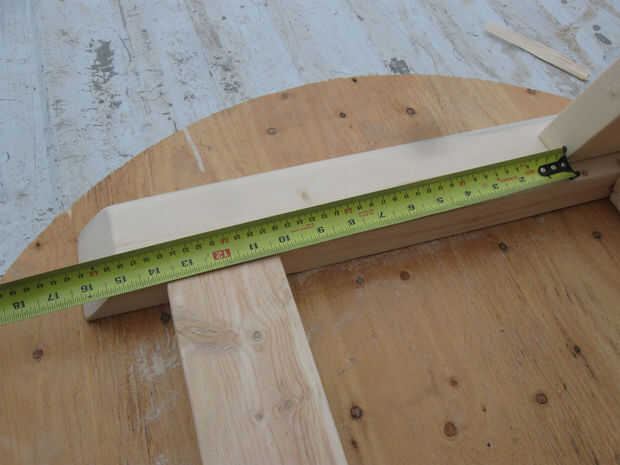

Los soportes de 2 X 4 para los rodamientos son 24 pulgadas de largo y las puntas fueron cortadas a 22,5 grados así.

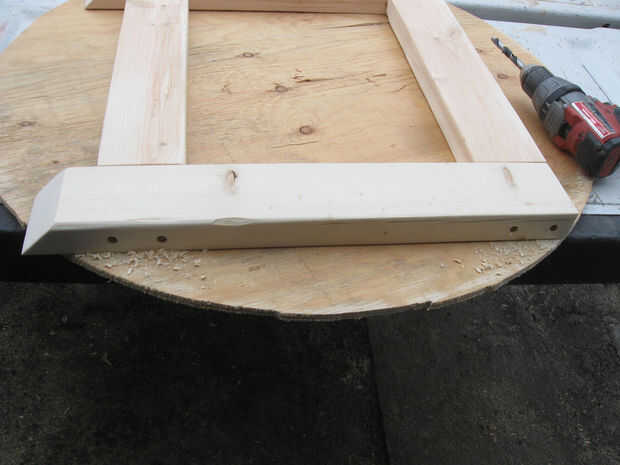

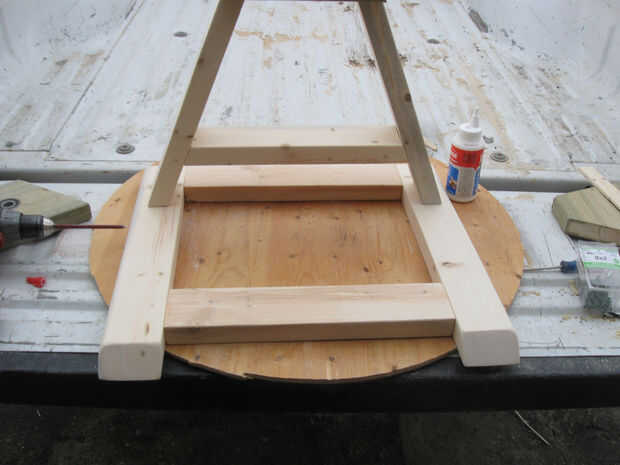

El ancho de la base fue elegido en la anchura de la parte inferior del soporte de cojinete 2 X 4

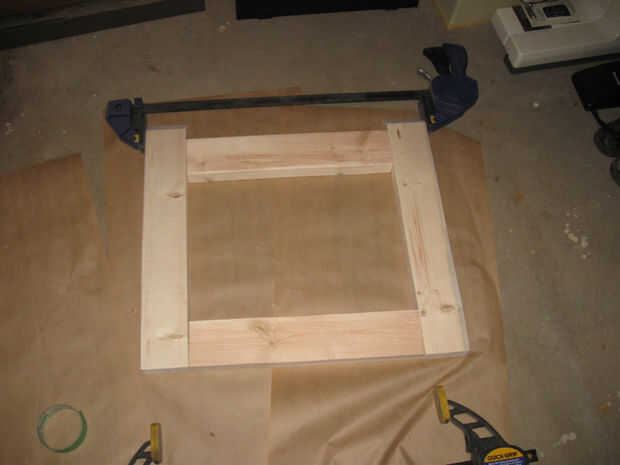

Se realizó la Plaza base para desplazar la fuerza rotacional. Necesita tanto pegar y fuerza de sujeción

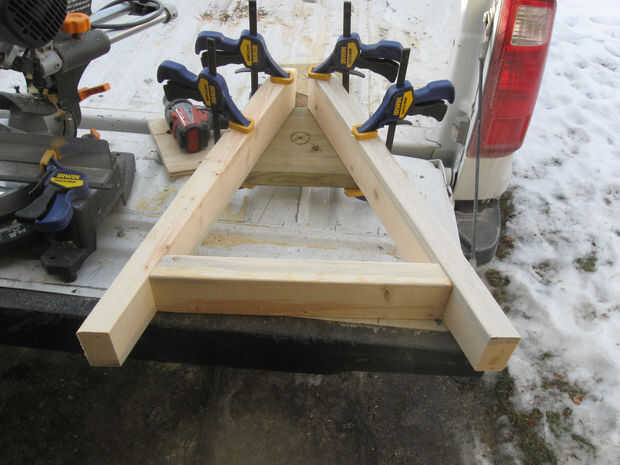

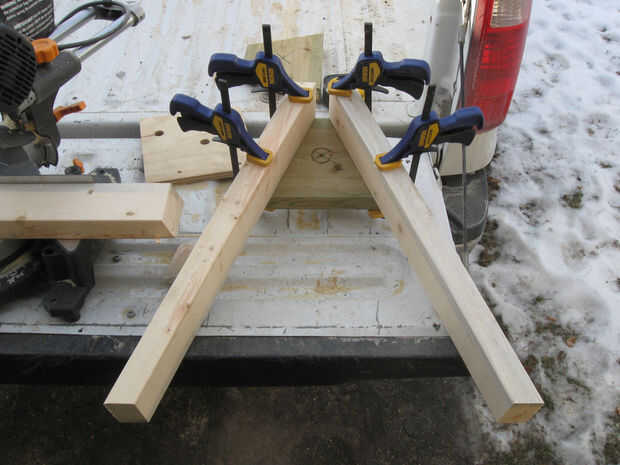

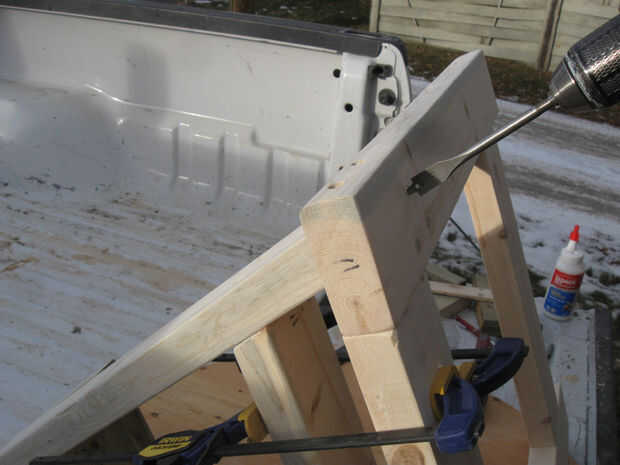

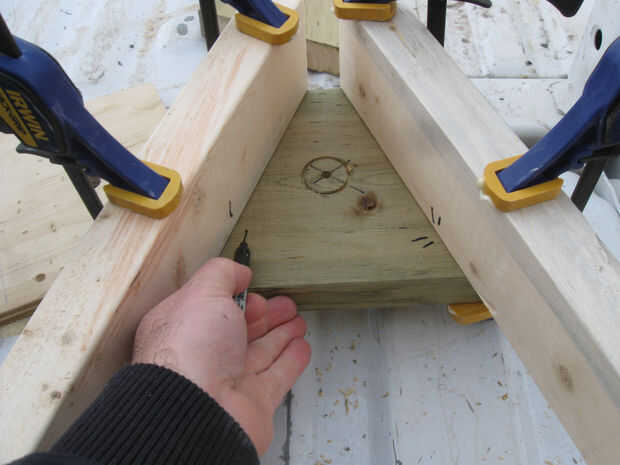

Corte todas las piezas con abrazadera juntos entonces perforadas para un ajuste exacto.

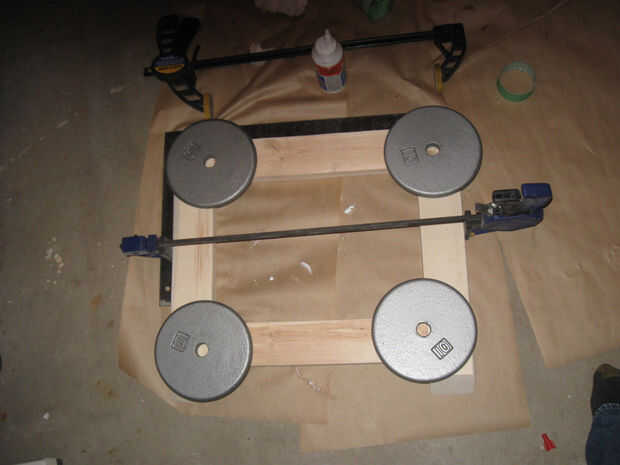

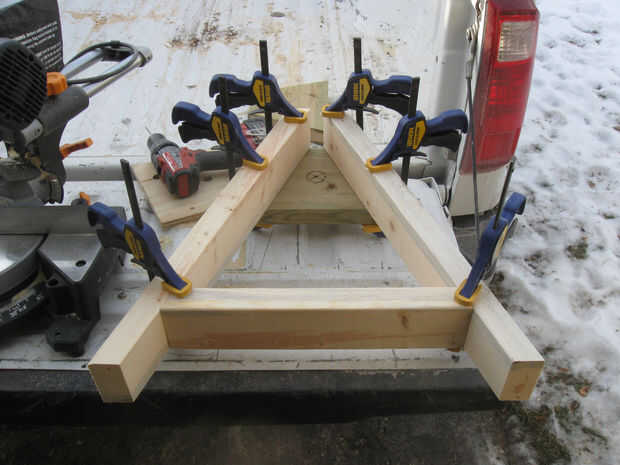

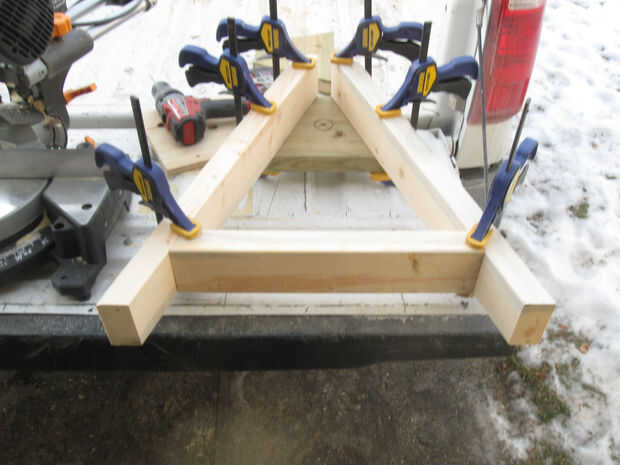

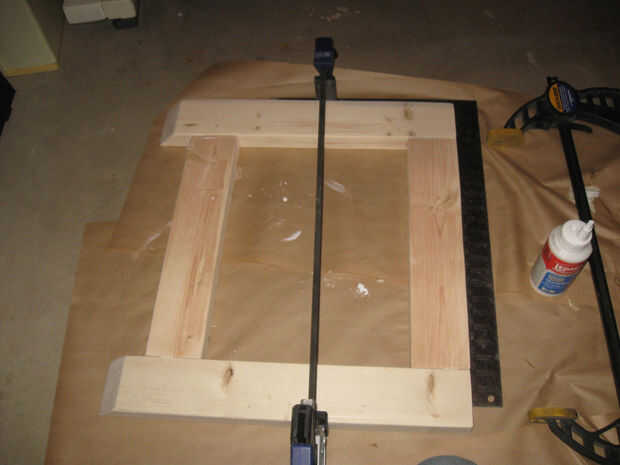

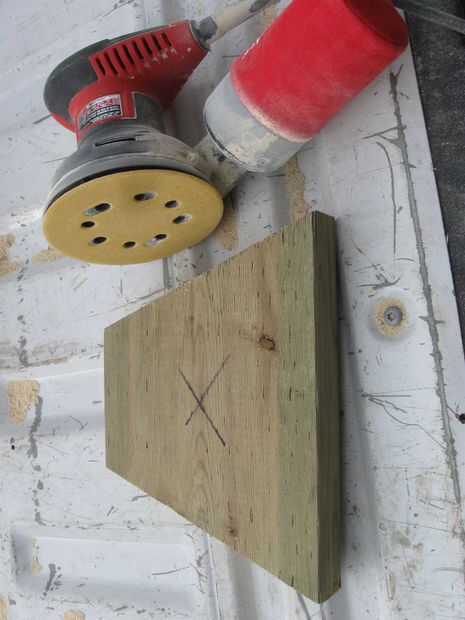

todas las secciones de corte se lija para deshacerse de fracturas e imperfecciones y luego pegadas y afianzado con abrazadera juntos.

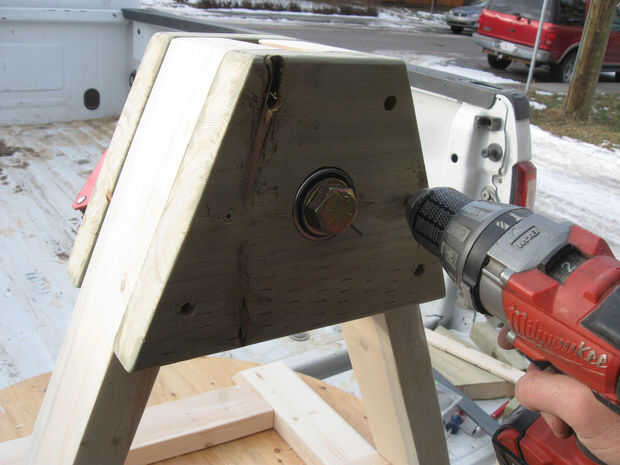

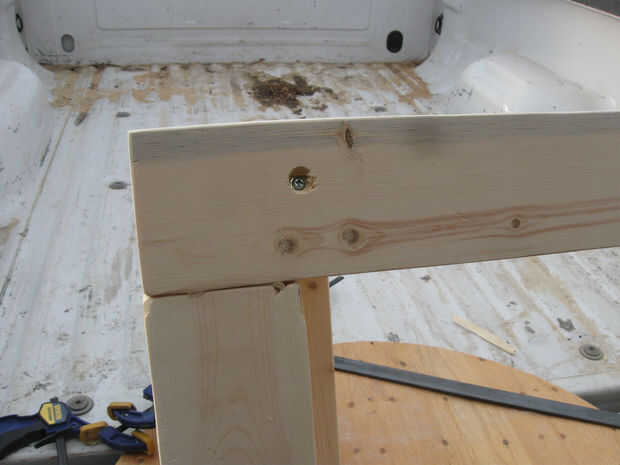

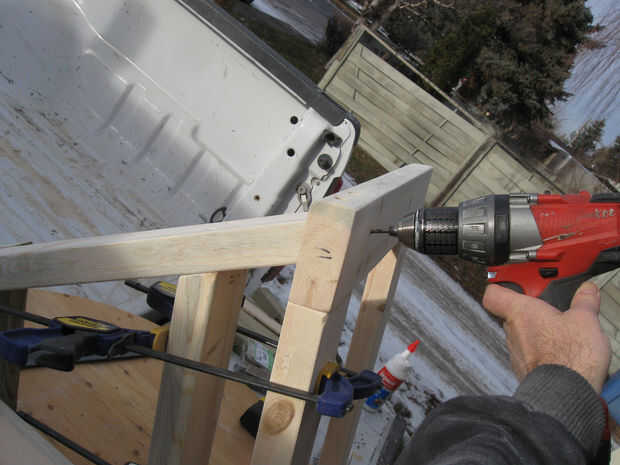

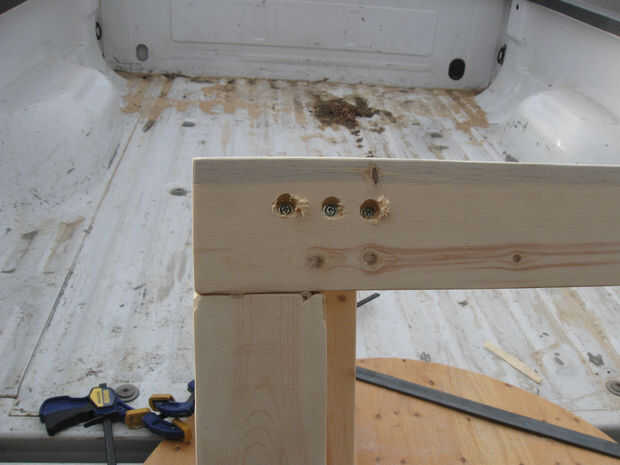

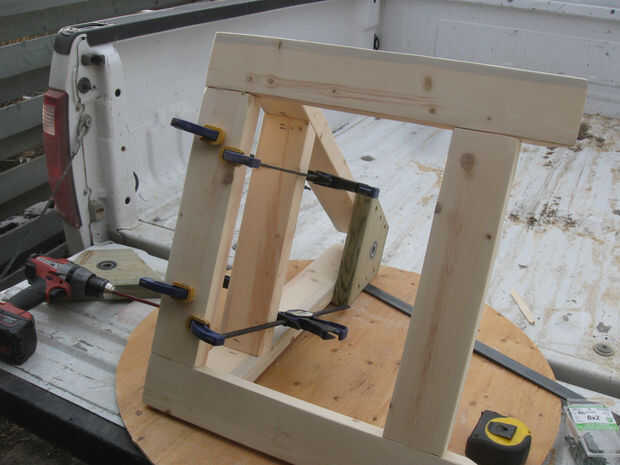

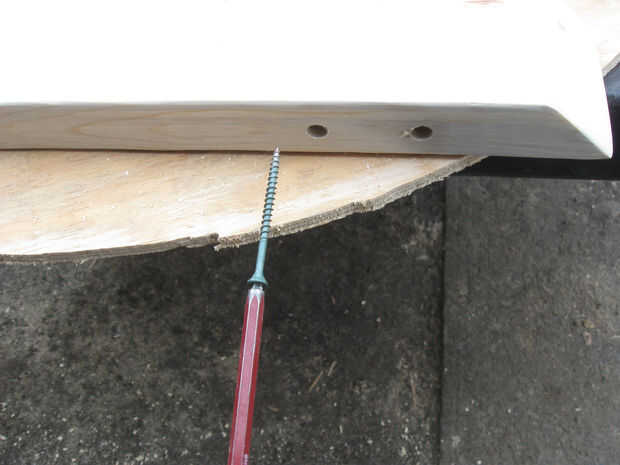

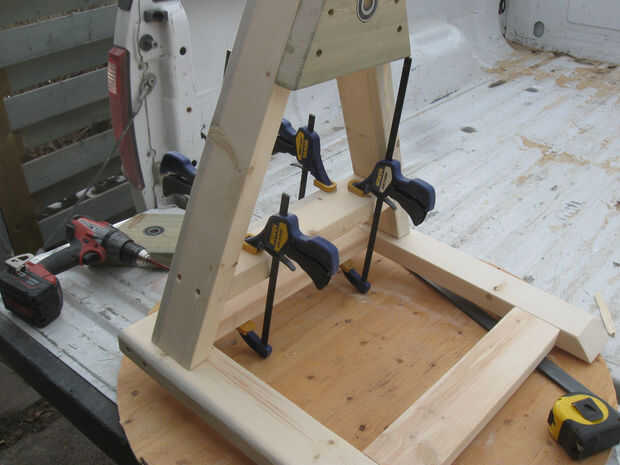

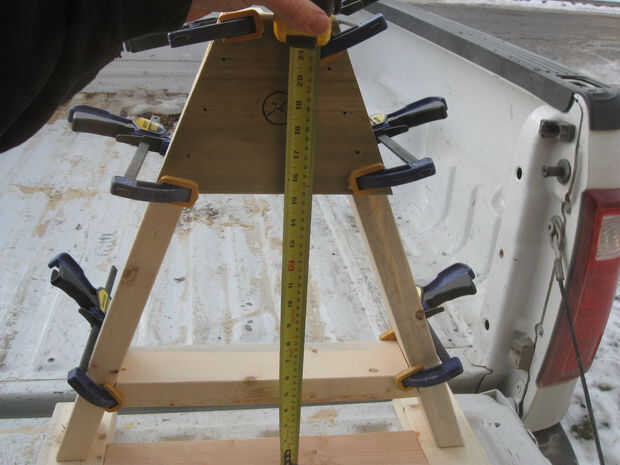

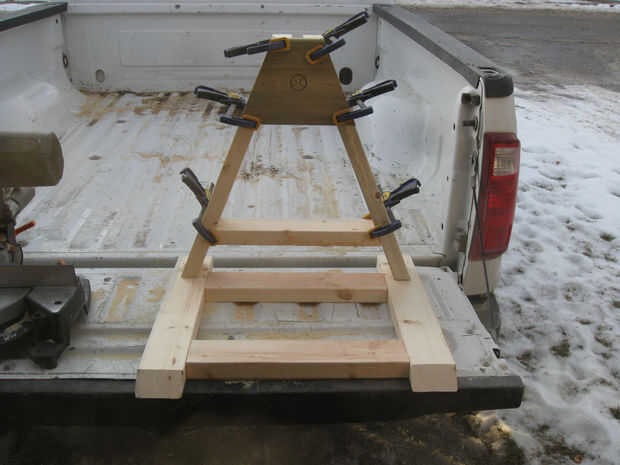

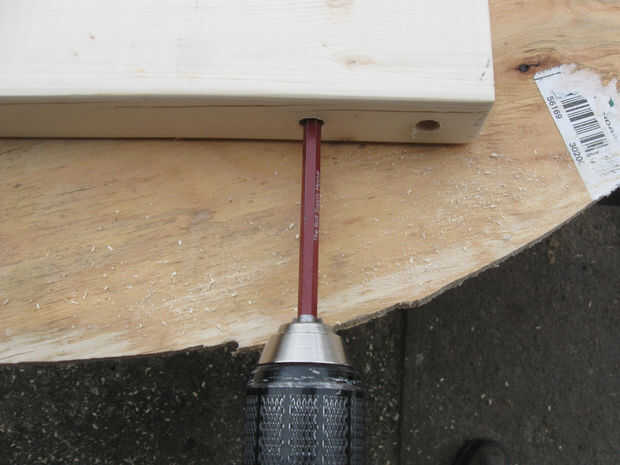

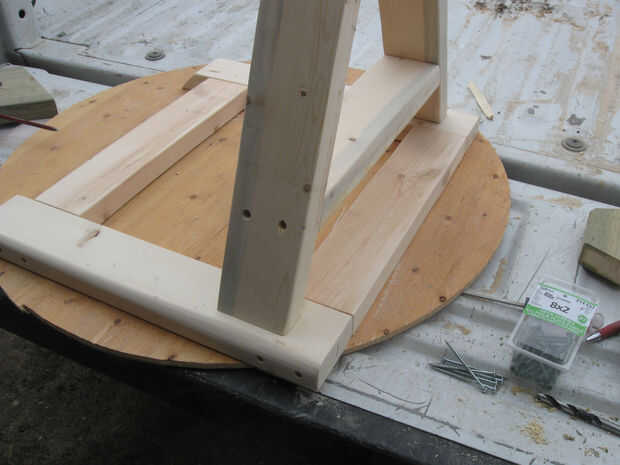

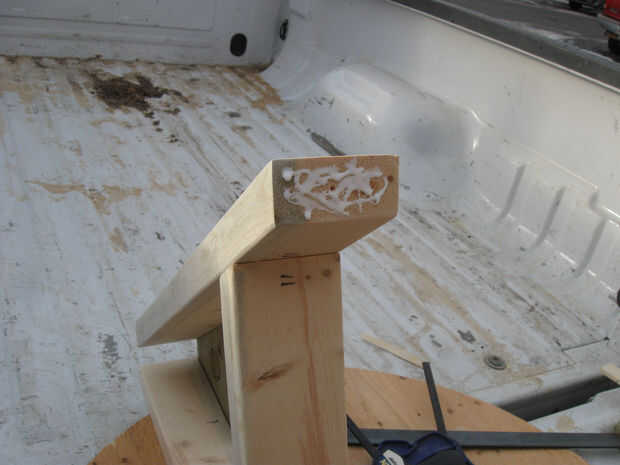

La parte superior que un marco entonces se une a la Plaza de base. Utiliza pinzas para determinar la mejor ubicación luego perforados aunque la base, había pegado a las superficies de contacto y sujeta con 6 tornillos de montaje del armario de 3 pulgadas de cara plana.

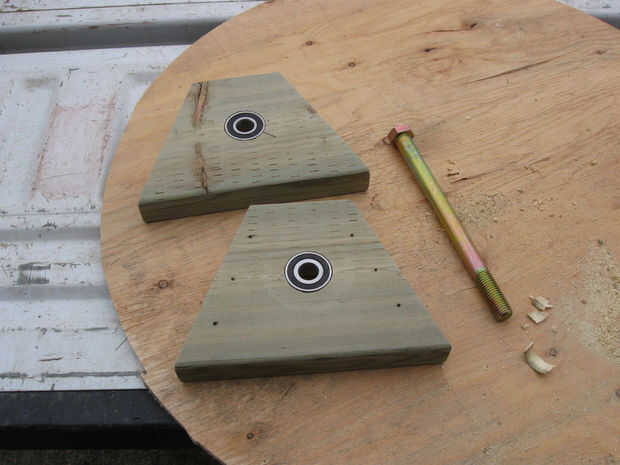

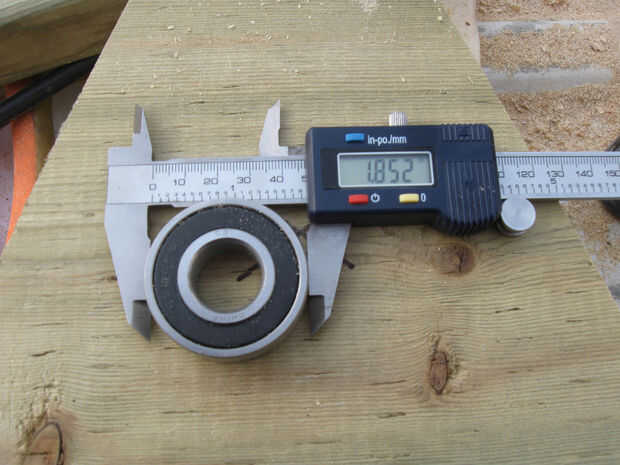

los rodamientos fueron escogidos para apoyar un eje de 3/4 de pulgada. se trata de un perno de 10 pulgadas de largo. Resistencia al corte unos 150000 PSI Tome eso inspectores de control de calidad.

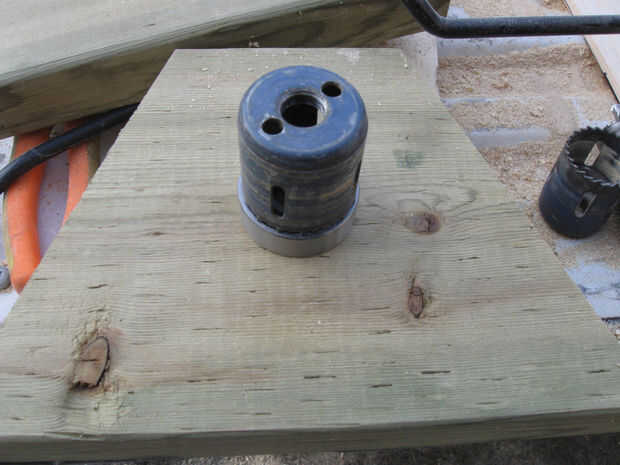

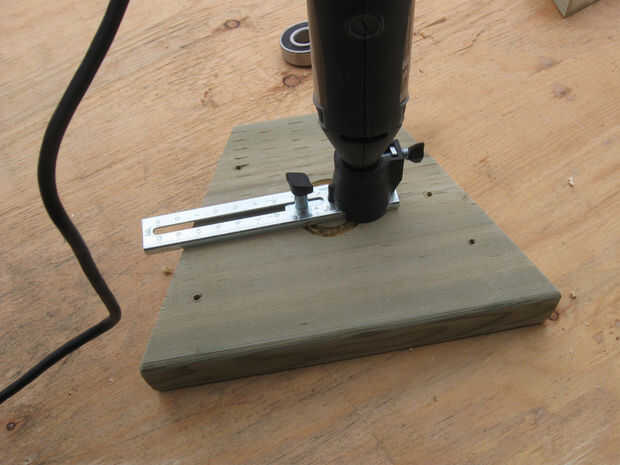

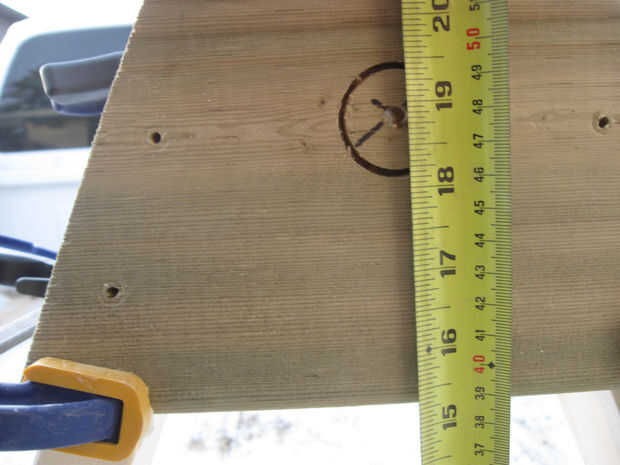

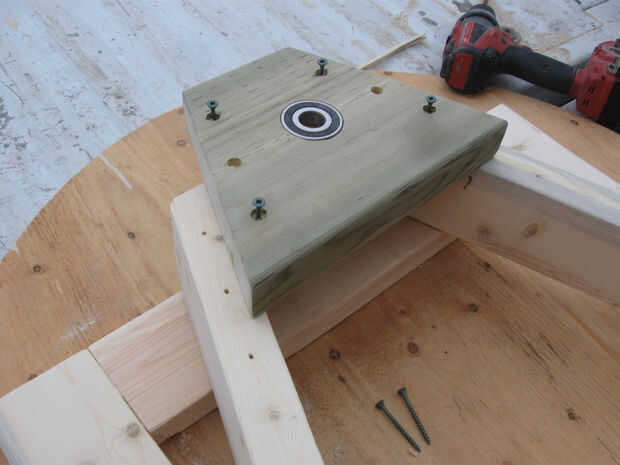

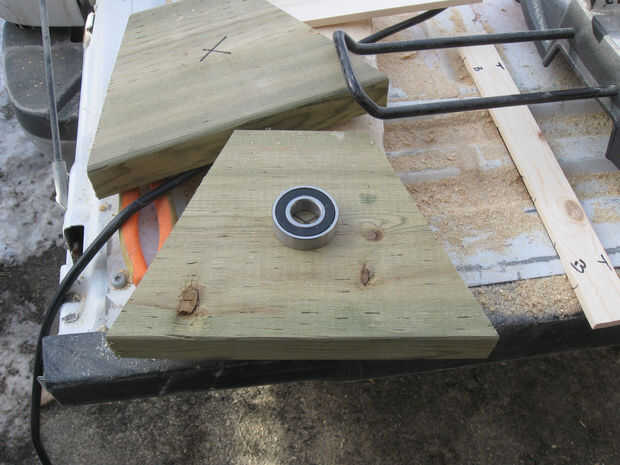

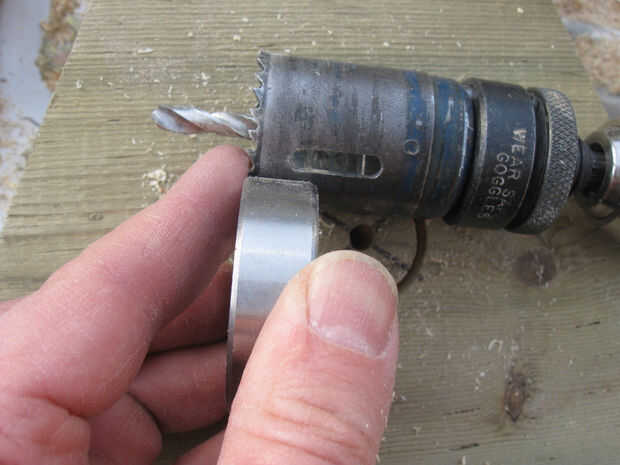

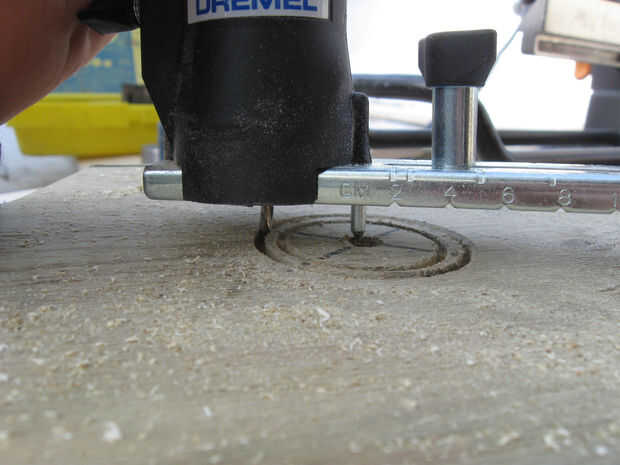

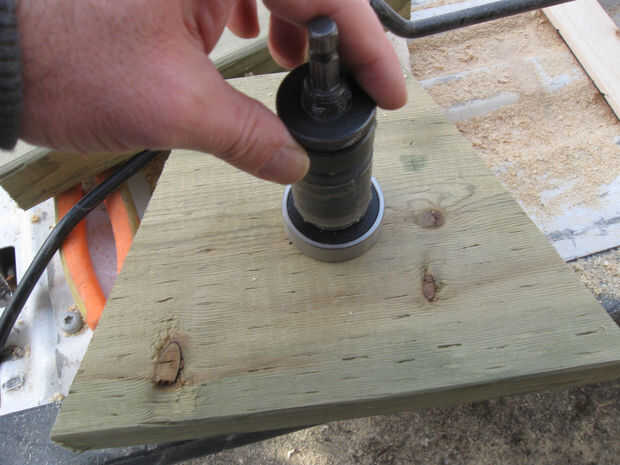

La parte verde superior se muele con un Dremel y círculo cortador para aceptar la raza externa de un estándar con eje de 3/4 de pulgada id.

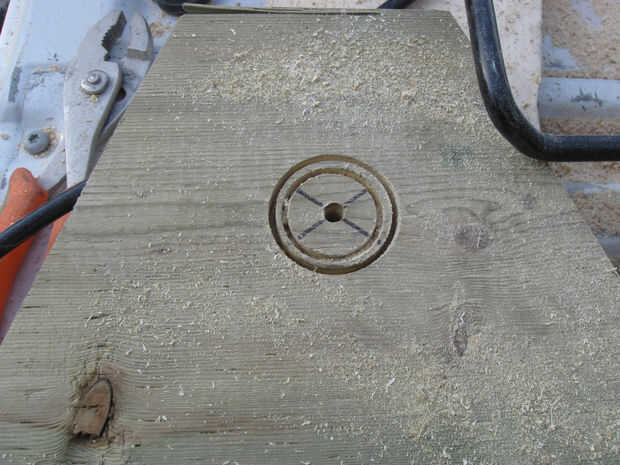

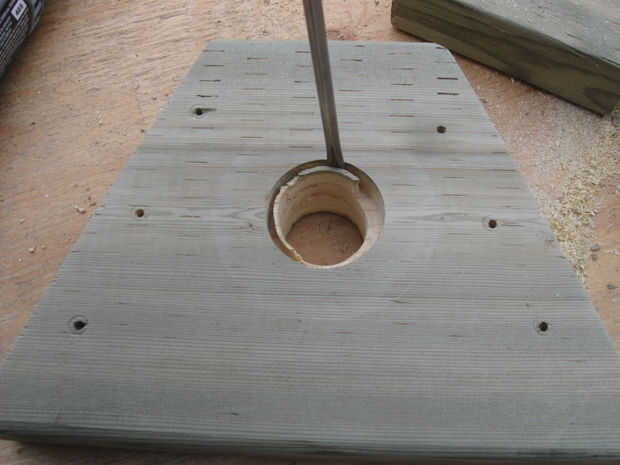

Los huecos de cojinete de molido necesitan ser sólo lo suficientemente grande como para apoyar la pista exterior del rodamiento. demasiada fricción ajuste hará que la madera dividir, no es suficiente se balancea el eje.

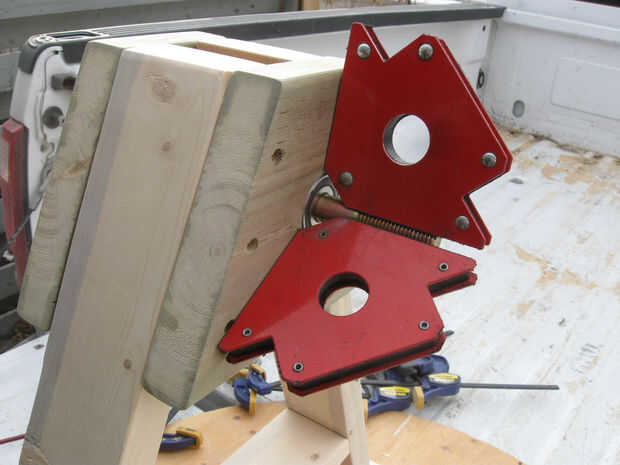

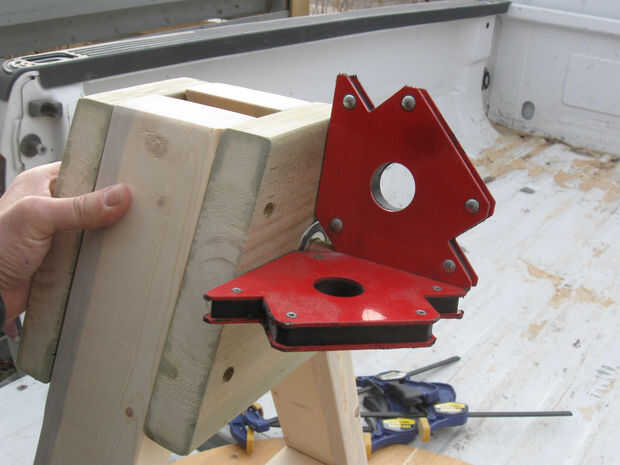

Usé los imanes para asegurarse de que el eje es el nivel y cuadrado, luego sujeta la pieza de apoyo de rodamiento posterior al marco con tornillos de 6.
Esperemos que los cojinetes permitirá la rueda a girar libremente y sin problemas durante muchos años por venir.
