Paso 2: Cableado del lado de AC

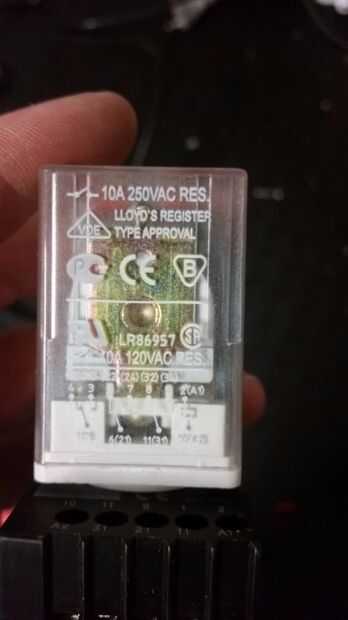

El relé utilizado en este proyecto es una bobina 230VAC tirando tres conjuntos de interruptores de contacto, se suministra un diagrama de cableado en el lado de los relés.
La idea detrás de este tipo de relé es alimentar la carga con la energía de la red mientras que red eléctrica, la unidad también está diseñada para mantener la carga en la batería durante los buenos tiempos. En el caso de un apagón de corriente desmagnetiza la bobina y la caída de contactos en la posición natural, esto cambia en el suministro de la batería para el inversor y el inversor a la carga.

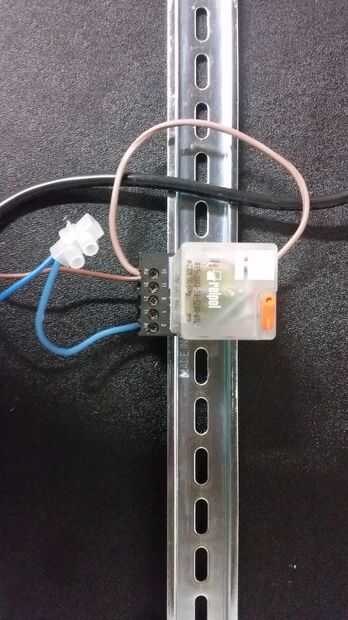

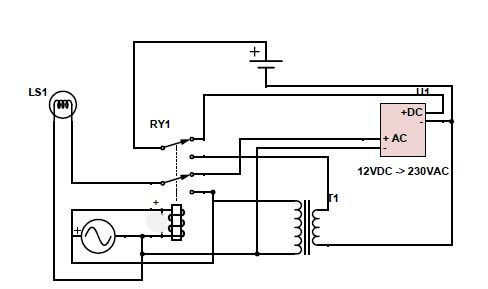

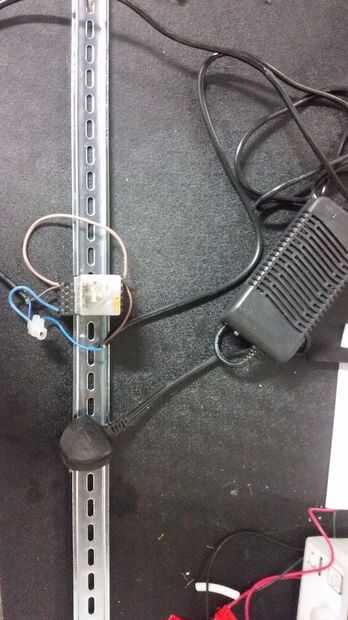

Según el diagrama de cableado Conecte la alimentación a la bobina del relé (A1 y A2), también esta el gancho directamente al cargador de baterías (queremos que carga cada vez que hay una fuente disponible de la batería). Realmente estoy usando relés en sentido inverso: en vez de cambiar el suministro entre 2 cargas, estoy cambiando 2 fuentes de carga 1.

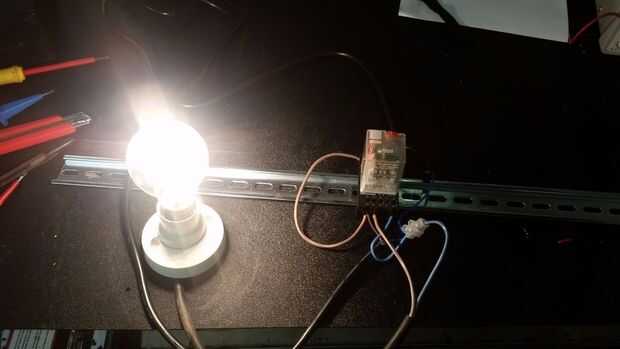

No lazo el poder de normalmente abierto () lado de contacter 1 en este caso pin 9, conectar la salida positiva del inversor hacia el normalmente cerrado (NC) de contacter 1 (Pin 8) y conecte la entrada de contacter 1 (Pin 11) al positivo de la carga.
