Casi libre de la mesa de fresadora (4 / 5 paso)

Paso 4: Interior y extracción de polvo

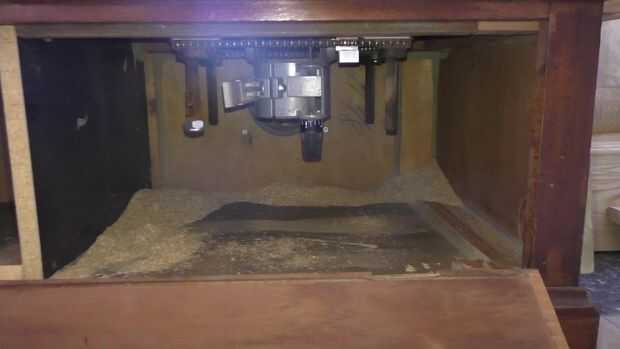

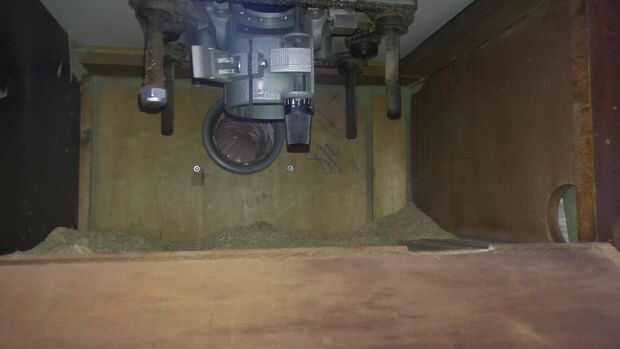

Dentro del gabinete se pueden ver la parte inferior de la elevación de router y los montones de polvo que se acumulan. Esto es lo que acumulado después de un día mamut de enrutamiento por lo que no es un problema pero todavía sería mirar si yo estaba manteniendo esta larga mesa de fijación. Yo he sellado todas las esquinas con silicon para evitar fugas aunque creo que era realmente necesario.

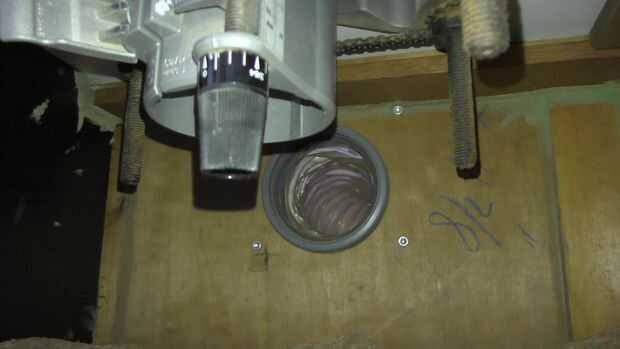

En la parte posterior del gabinete se puede ver el puerto de extracción de polvo, esto es sólo un conector de drenaje de 100 mm estándar. Los cuatro pernos sostener sobre una placa de refuerzo que mostraré más adelante.

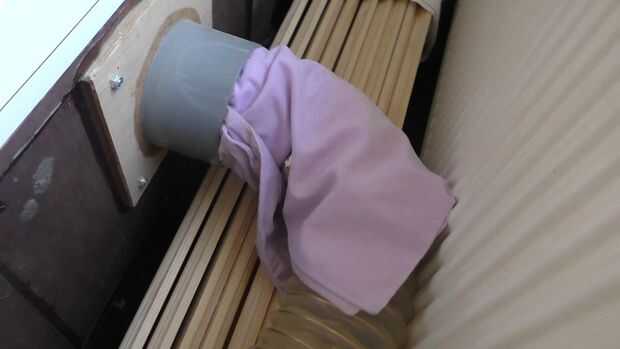

En la parte posterior de la mesa de fresadora casi libre puede ver el otro lado de la extracción de polvo creado. Atornillar una placa de contrachapado de 12mm en la parte posterior del armario para fortalecerlo. La conexión de drenaje es sólo un ajuste de encaje en el agujero y sujeta con sellador de silicona más. El host flexible simplemente se empuja en el conector de desagüe con un pedazo de trapo atado alrededor de él. El sello no es perfecto pero es lo suficientemente bueno para mí.
