Caseros Motor eléctrico de DC y D la célula batería titular (3 / 5 paso)

Paso 3: La armadura

Bien, hay algunos trucos en este paso.

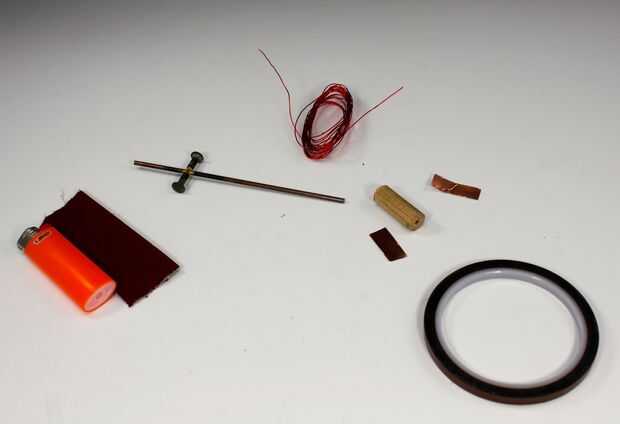

La armadura es fácil cuando quieres 100 de ellos, pero un dolor para uno.  Utilizamos 6" de 1/8 barra de soldadura y soldadura en los pernos pequeños 2.  Hicimos una plantilla de ladrillo de fuego para fijar las piezas a soldar.  Allí van a ser otras formas de hacer esto (pegamento puede trabajar o soldar de JB).

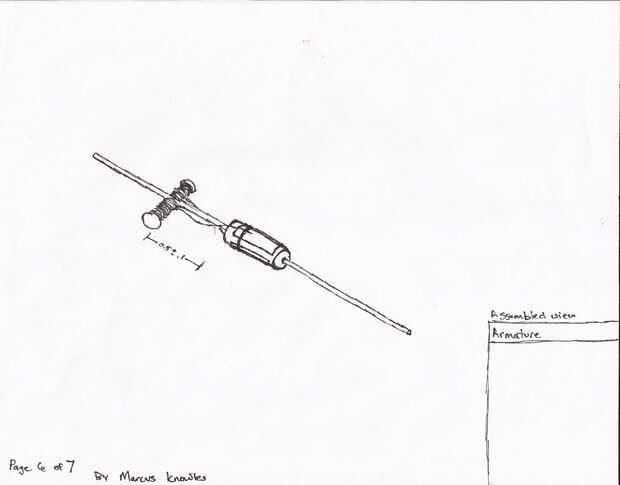

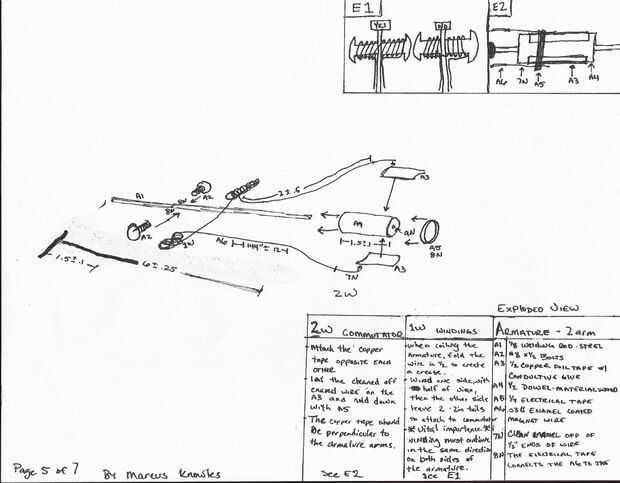

La armadura de la bobina tiene un truco.  Tienes para no cambiar la dirección de sus envolturas al cruzar sobre el eje del motor.  Si encima/debajo, continúa en el otro lado.  Lo explico a los alumnos es fingir que el eje de centro no es allí y continuar al igual de la bobina.  Hay un dibujo decente en el plano de despiece.

Digo a los estudiantes que los vientos de la más guapas, la más equilibrada el motor girará, pero hay tantas variables en esta cosa que no tengo ninguna prueba de ello.  La armadura en el cuadro tiene sólo la mitad las bobinas necesarias, pero lo conseguí a girar de todos modos.

Asegúrese de que hay colas en ambos extremos y limpie la cola con papel de lija o un encendedor.  Yo prefiero el papel de lija como no calienta para arriba el cable restante.

Compramos alguna cinta de cobre de 1/2 de amazon.  nuestro es conductora respaldado, pero no es necesario que atribuimos las colas en la parte superior.  Luego eléctrica con cinta adhesiva hacia abajo.  Utilizamos cinta de Kaptan para nuestra cinta aislante, pero regular E la cinta es fina.

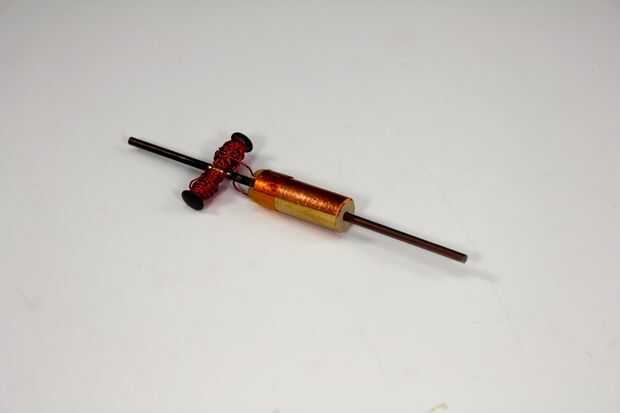

Observe la orientación de la la cinta de cobre a los brazos.
