Paso 1: Las piezas necesarias
http://www.eBay.com/ITM/STS-5-lot-of-1-Geiger-nos-...
Un vendedor de Estados Unidos de SBM-20. Mayoría de los otros vendedores son de Rusia, Ucrania o Bulgaria como esto era un tubo de geiger del bloque soviético. No son difíciles de probar, por lo que se negaría a comprar tubos no probados. Tienen paredes delgadas y deben ser manejados con cuidado.
http://www.eBay.com/ITM/Fuse-Holder-clip-US-AGC-1-...

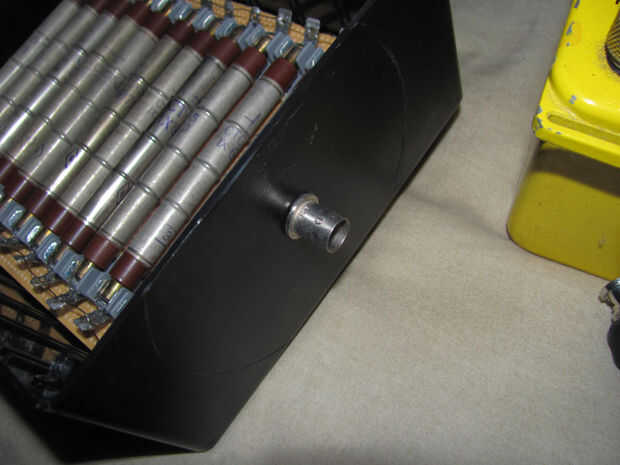

Compré el portafusibles y cortarlas por la mitad. Estos clips tienen un anillo de soldadura. SBM-20 está polarizada. El extremo positivo está marcado +. Un simple cable de cobre a través de los agujeros del anillo de soldadura se utilizó para salvar a todos los extremos positivos y otro alambre para puente de todos los extremos negativos. Son gorila pegada a la Junta de perf
http://www.eBay.com/ITM/Waterproof-Clear-Cover-el...
Desde Radio Shack ha desaparecido, este es el cuadro de proyecto más cercano que encontrará para reemplazar las cajas ABS plástico negro que solían vender. Los postes se utilizan para montar el tablero de perf de la parte inferior.
http://www.eBay.com/ITM/1N5378-100-Volt-5-Watt-Zen...

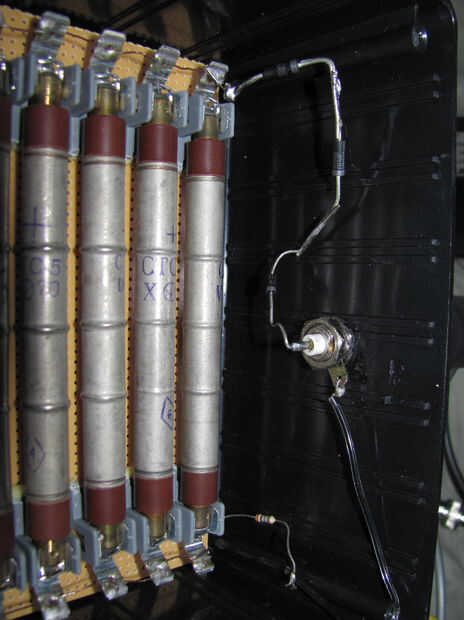

Usé un zener de 300 vatios y de 2 100 porque tenía el zener de 300v. Son difíciles de encontrar. Cinco Zéner de 100v con el + extremo apuntando hacia el conector bnc caerá el CDV-700 voltaje 400v para el SBM-20. Hay una resistencia de 10M ohm en consonancia con el final (negativo) del ánodo de la BNC para limitar la irrupción de la corriente cuando se activa el contador de geiger. Tubos soviéticos son un poco TICs sin resistencia del ánodo, pero el SBM-20 no necesita mucho. Es difícil hacer una avalancha sin ir a manera de sobre voltaje.
http://www.eBay.com/ITM/Single-5-Mayco-FL51225-2-5...

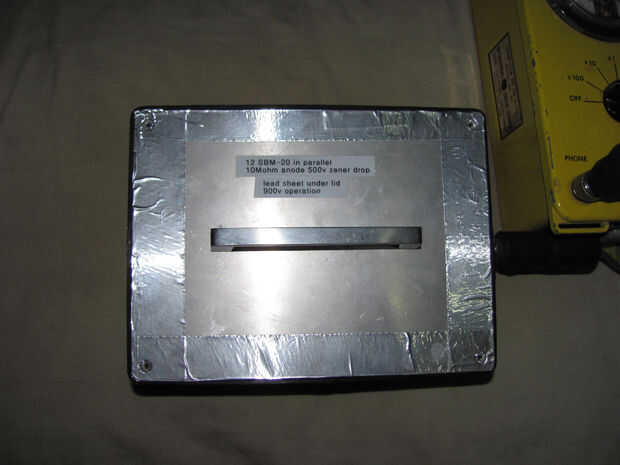

La hoja de plomo debajo de la tapa es de un respiradero de la azotea. Home Depot vende el mismo producto. El plomo es tan suave que puede cortar con una tijera común. Corte el tubo abierto y solía para hacer mi escudo. La hoja de plomo se mantiene en su lugar con cinta adhesiva de aluminio.
http://www.eBay.com/ITM/4-PCS-5-x-7-Single-sided-P...
Esta es la tabla de rendimiento que he usado. Radio Shack solía vender una hoja a la vez.
http://www.eBay.com/ITM/New-BNC-Female-Connectors-...
Se trata de un montaje del panel BNC. La mayoría de mis CDV-700 ha sido modificadas con conectores BNC. Otras marcas de contadores geiger que tenga un conector diferente. Ludlum utiliza un conector propietario de "C"
http://www.eBay.com/ITM/Ludlum-C-Connector-Collins...
y Eberline y otros a veces utilizan un conector de alto voltaje medio
http://www.eBay.com/ITM/2pcs-Connector-MHV-3000V-B...
no es exactamente compatible con un BNC regular, pero la tendencia es hacia el uso de conectores BNC común para sondas intercambiables.
http://www.homedepot.com/p/Liberty-4-in-WIRE-pull-...
Este tirón de cajón liso hace una manija agradable porque es suficientemente amplia como para poner todos los 4 de mis dedos gordos bajo.
