Casa alarma Internet Dialer de Aritech con Arduino (4 / 6 paso)

Paso 4: La alternativa interfaz de Hardware (versión súper fácil)

Esta es una alternativa para conectar al bus de teclado de 4 cables. Usted puede atar con alambre el proyecto directamente en la motherboard de Aritech.

Esto requiere tener que soldar dos cables en el panel de Aritech - pero la ventaja que el circuito entero ahora se convierte en simplemente un diodo - no transistores, resistencias o protoboard es necesario!

Imágenes de arriba muestran los puntos de conexión para la fijación de los cables.

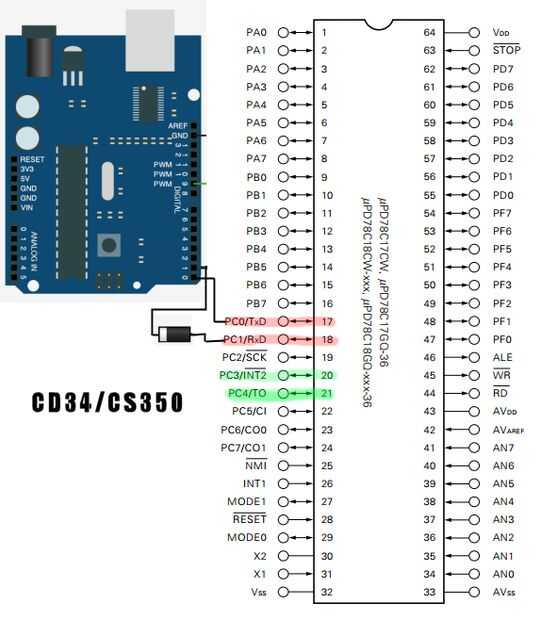

Con este método que necesita soldar dos cables al chip más grande (llamado 78C 17) en el panel y conectar a los pines de Arduino 0 y 1 - la conexión de la clavija 1 en el panel de alarma debe tener un diodo con el end(cathode) rayas del diodo va a Arduino - no rayas para el chip de alarma.

La conexión del perno depende del modelo de alarma - se refieren a las imágenes por encima de la conexión.

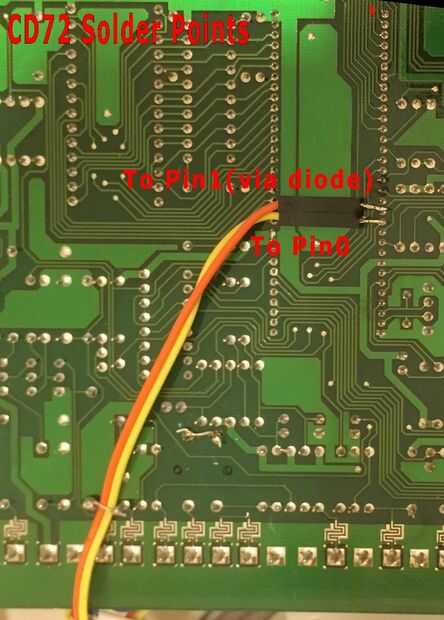

Si le resulta complicado soldar a los pines (son un poco apretados) soldar la parte trasera del panel o se puede ver a lo largo de la ruta de la pista para encontrar un lugar más fácil para la soldadura. Se muestra en la tercera imagen de este paso es los puntos de conexión que utiliza para un CD72/CD62. Asegure los cables con cinta adhesiva, pegamento o si observas atentamente mi tabla que se puede ver que soldar un pequeño bucle de alambre para sostener mi cable seguro.

Usted todavía necesita alimentar el Arduino usando el módulo del convertidor DC-DC mencionado ya (juego a 5v).

El Aritech Chip es 5V - igual que el Arduino - por lo que son perfectamente compatibles.

Algunos paneles más adelante (ej. algunos CS350) utiliza un chip de montaje superficial (el chip es muy pequeño y cuadrado). Para éstos, el circuito anterior puede ser mejor - pero si usted desea probar puede ser posible soldar a otro lugar a lo largo de la pista que lleva desde el microchip. Si ven el pinout de la viruta del PD78C17GF en su hoja de datos - son los nombres de pines para conectarse son "PC0/TXD" y "PC1/RXD".

Algunos "trenza de soldadura" puede ser útil tener a mano limpiar errores de soldadura si no se utilizan para soldar y aplicar demasiado de la soldadura.

Luego asegúrese de que todo está apagado mientras se suelda lo - para su seguridad, así como sus alarmas.
