Paso 2: diseño
El aspecto más importante del diseño para mí fue asegurar que el medallón fue personalizado.
Como el medallón iba a ser un regalo para mi esposa, primero centrado en la apariencia del medallón en la formación del corazón. Como su nombre comienza con M, diseñé una M en la forma del corazón. El paso siguiente fue decidir qué imagen relevante quería en formación estándar, que luego podría traducirse en un M.
Reconociendo que la saliva era con eficacia un espejo en la formación del corazón, sistema trata de encontrar una forma o embalsamar que tiene la parte superior (o derecha, similar a una M).

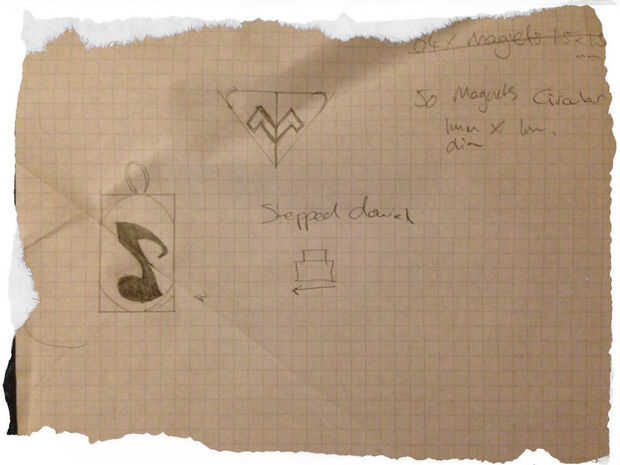

Después de jugar utilizando un bloc de dibujo, eligió un 'corchea' en una 'Paloma' y se trasladó al escenario del CAD.
Usando un concepto de diseño similar a Nazdreg2007 como se mencionó anteriormente, redacté mis propias ideas de diseño en AutoCAD. ADVERTENCIA: este es donde he cometido dos errores.

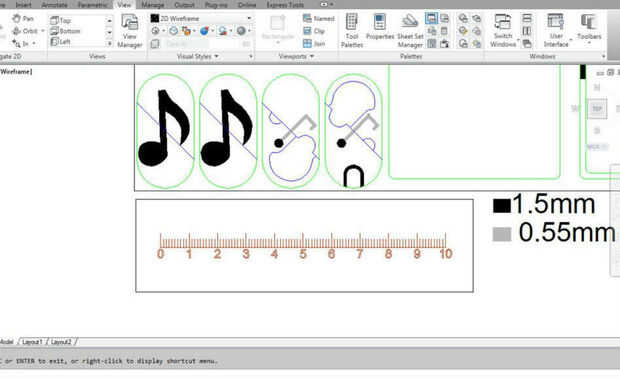

Diseño en AutoCAD

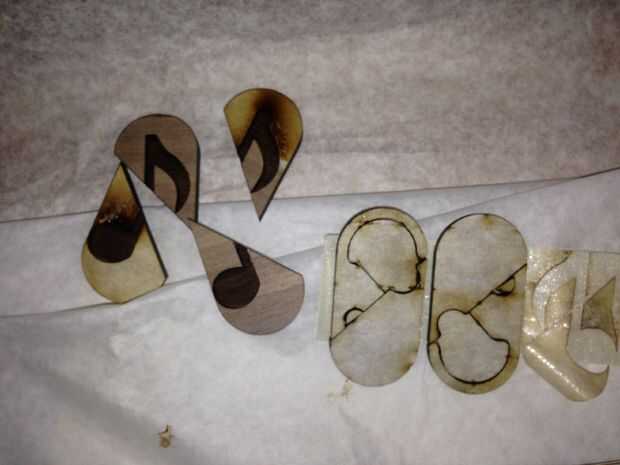

Como el diseño es complejo y difícil de visualizar en 2D, yo debo han modelado lo en 3D incluyendo el pivote y pasador, antes de la conversión a un dxf 2D para el láser de corte a utilizar. Como no lo hice, hice una suposición que anteriores trabajos de diseño eran 100% correcto. En particular el pasador-pivote, estaba situada en el lado incorrecto de la parte.
También pierde el lado izquierdo de la M. Apareció en la parte inferior de la tapa.
En este punto que desee familiarizarse con el archivo dxf si es posible.
A pesar de estos dos errores ya mencionados los pasos de diseño de CAD son los siguientes:

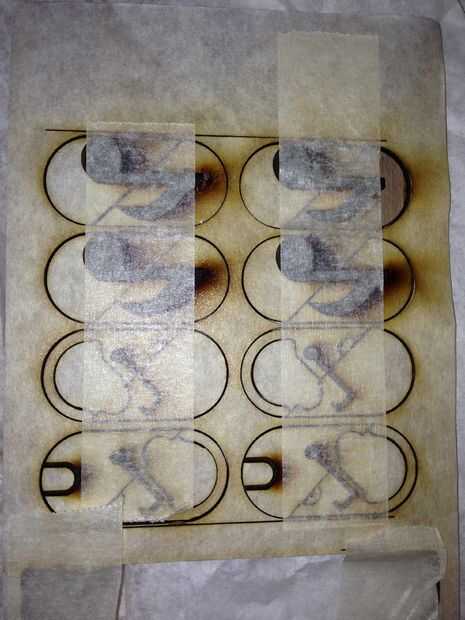

- Seleccione un tamaño adecuado para el medallón - elegi 40 x 20 mm y sacó cuatro contornos. (Nque otice que realmente hice ocho, esto es porque doblado en todas piezas en caso de accidente más adelante).
- Corte y plegado el pin de los fabricantes de vestido (utilice unas tenazas). -Quería un pasador corto con una curva de 90 grados en un extremo. Me pareció muy difícil de obtener el pin doblado a las dimensiones que quería, así que cambié las dimensiones a el pin ya doblado. (Ya he decidido que una barra miniatura simple sería más conveniente que un pin de los fabricantes de vestido doblado.)
- Pulir el extremo esférico del perno de los fabricantes de vestido - esto es una tarea tediosa. Usted quiere la bola para ser lo suficientemente pequeño para que no pique a través de cada capa. Utilice papel de lija y mantener en ella! Utilice el calibrador a Vernier para medir el acabado pin y añada el diámetro del tamaño adecuado en su dibujo.

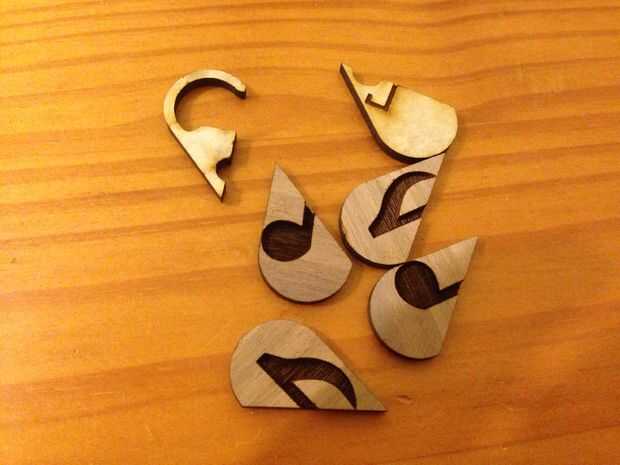

- Detalle restante agregar al modelo CAD - esto incluye las imágenes y los recortes internos.
- Compruebe que su grosores de línea, colores y profundidades de grabado son correctos - elija un fabricante adecuado, (si no tienes tu propio cortador del laser) y comprobar sus requisitos de dibujos y reunirse con ellos!
- Añadir una escala
Consejos de dibujo:
- El fabricante / el cortador del laser, no podrá cumplir con tolerancias apretadas en profundidad.
- No diseñar sus piezas demasiado juntos, el láser puede quemar su leña.
- No tener la tentación de hacer piezas muy estrechas. -Las piezas son delicadas.
- Evitar esquinas agudas. -Recaudación estrés hará que tus piezas más propensos a romperse.
