Paso 11: Sistema de Rotatingn / / Sistema rotativo
2) sistema de rotación

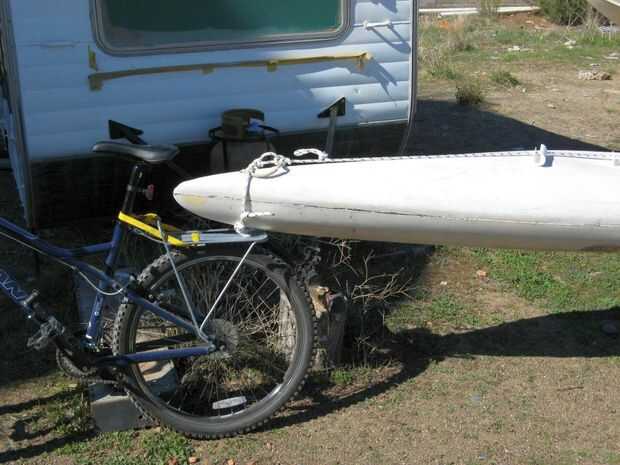

La primera imagen muestra la posición para remolcar el kayak con mi bici (sólo descansa la punta de la piragua en el bastidor trasero).
Pero si era rígido, giro sería bastante limitado.
Podemos añadir un pequeño dispositivo para dar algo más de libertad a la bicicleta + kayak sistema para girar cuando conduces tu moto.

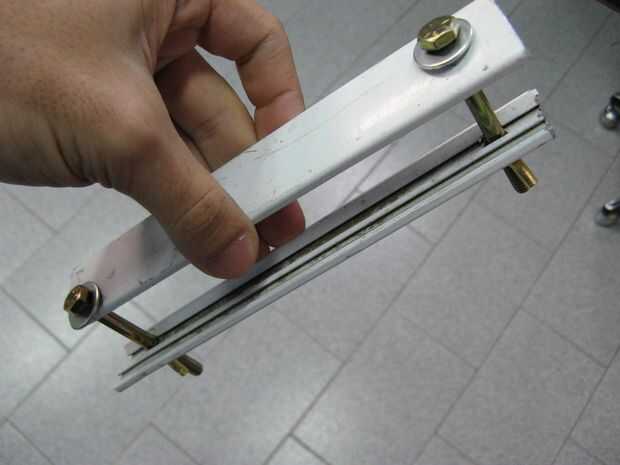

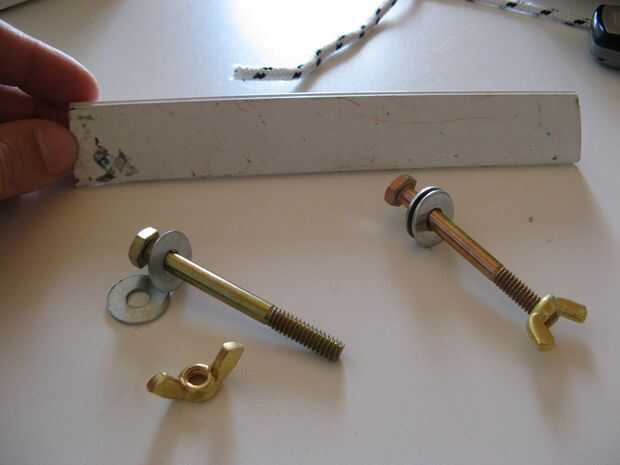

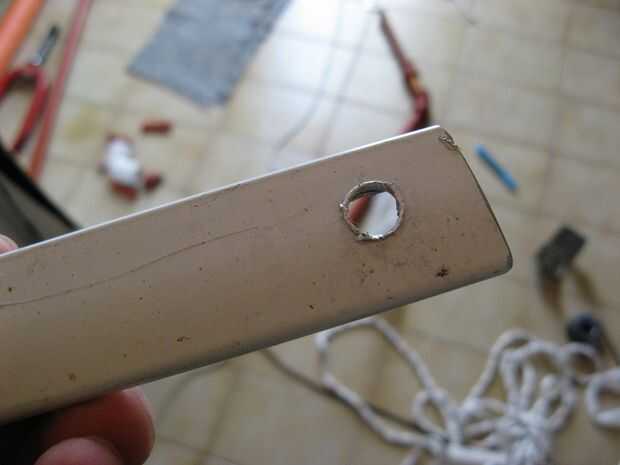

Vamos a necesitar dos piezas rectangulares. Debe ser muy duros. En mi caso, encontré un palo repuesto aluminio plano y cortado en dos partes iguales. Hacer algunos agujeros y conseguir dos tornillos como la demostración de los cuadros.

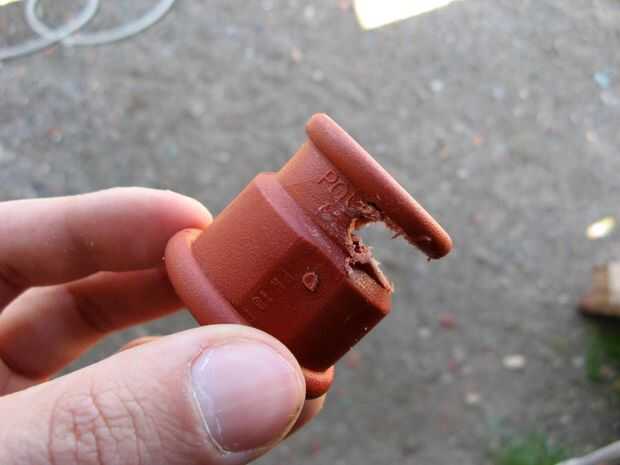

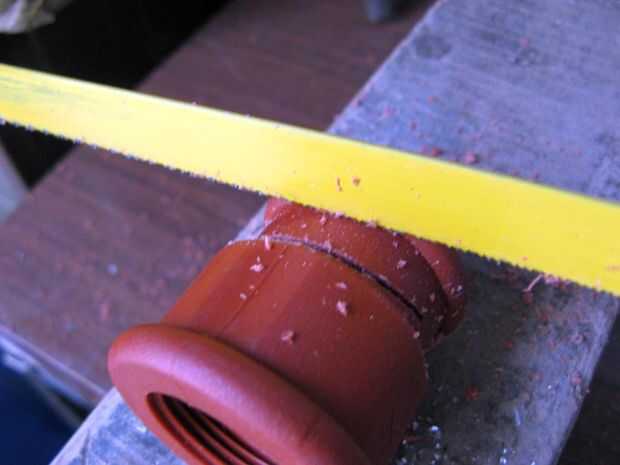

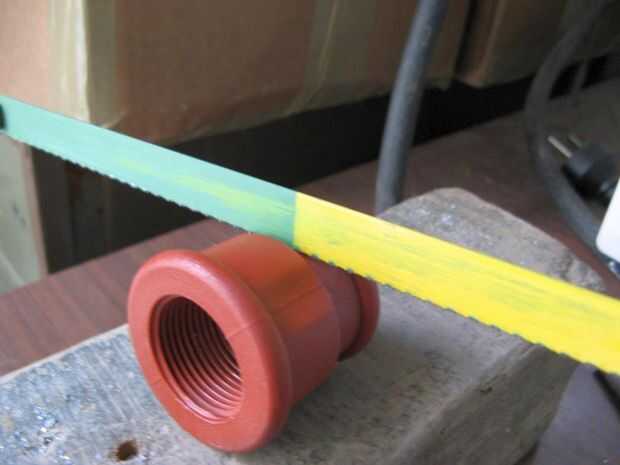

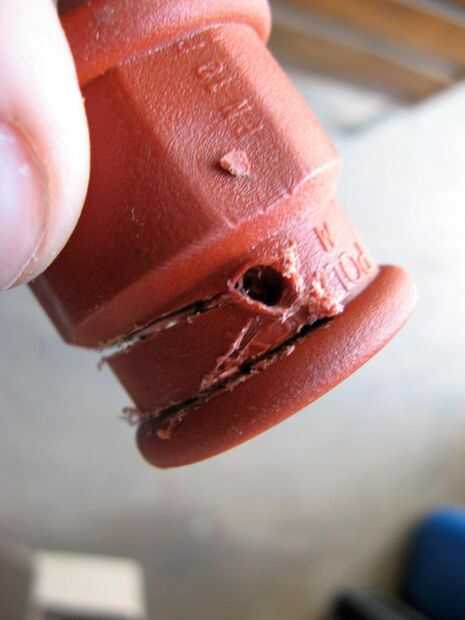

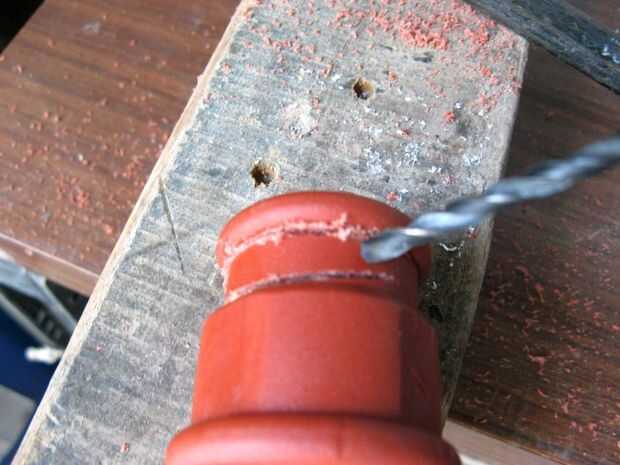

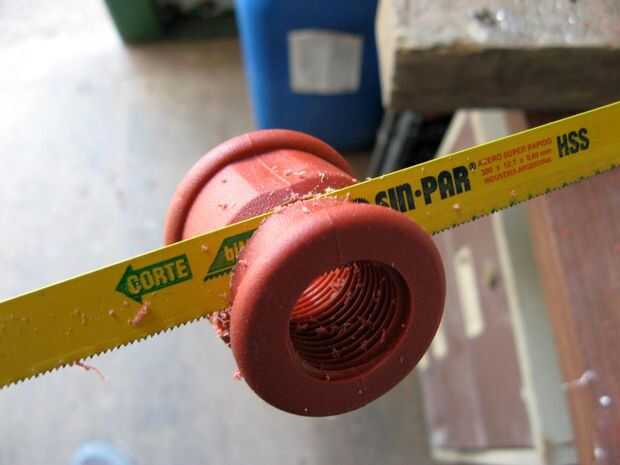

Vamos a utilizar otro adaptador de PVC 3/4"-1/2". Corte en la porción de 1/2", a la mitad del diámetro, como se muestra en la imagen. Corte otra vez 5mm por lo que podemos sacar de la pieza que queda entre los dos cortes. Hacer un pequeño agujero para sacar esa pieza. Por favor sea paciente para quitar esta pieza, créanme, el material es duro, así que por favor tome cuidado de su seguridad!

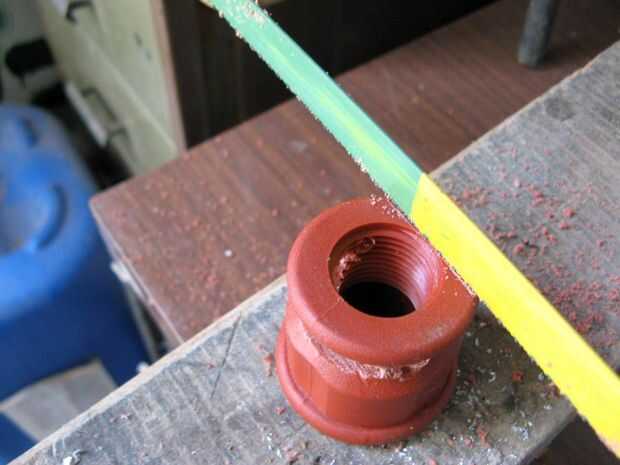

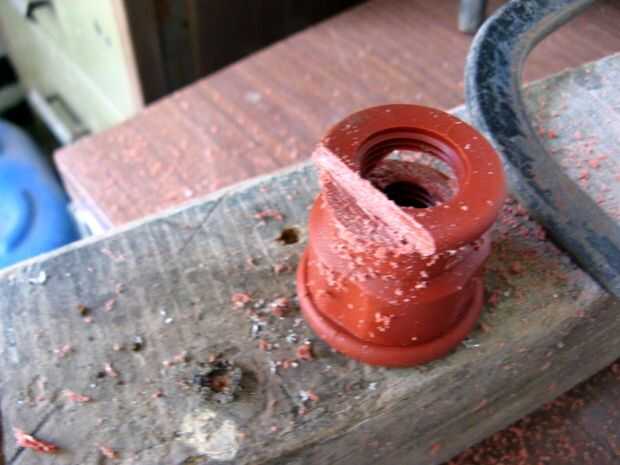

Entonces, necesitamos una más corta en este adaptador. Cortar solo un pedazo, paralelo al corte anterior, para eliminar el contorno redondeado. Viendo las fotos es más fácil que leer esto!

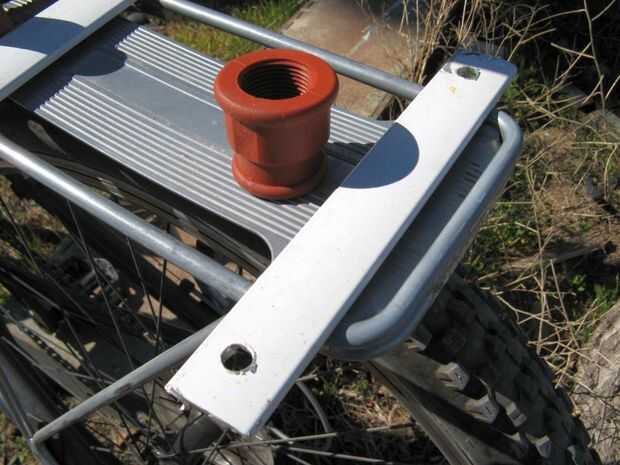

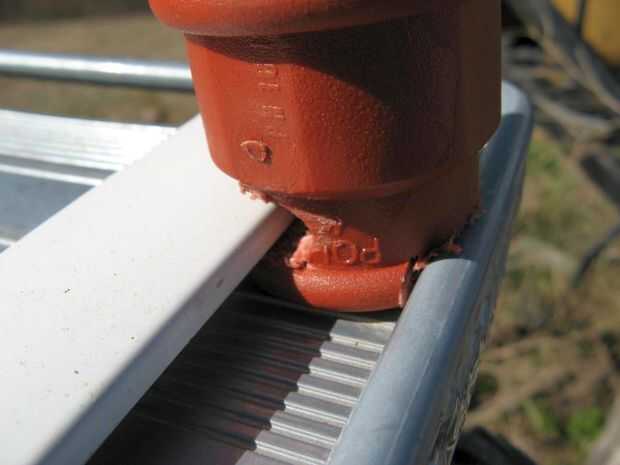

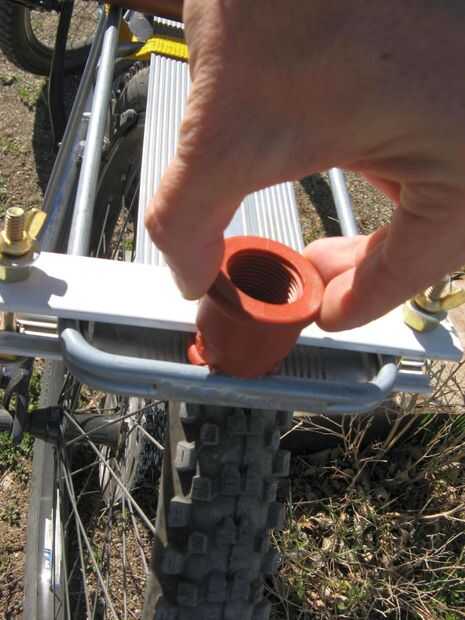

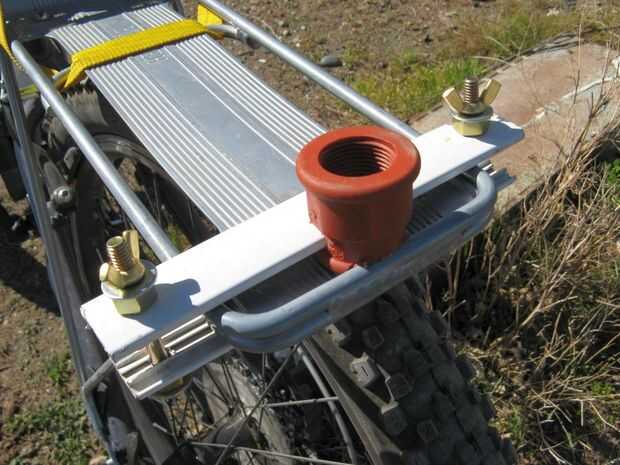

Ahora ponga el adaptador en una de la pieza de material duro-a (en mi caso de aluminio) y ajustar los pernos como se muestra. ¿Ves ahora por qué necesitamos que el adaptador tiene una cara "cuadrada"? Para evitar su rotación. Tenga cuidado de que esté firmemente agarrada a su bastidor trasero. Usted debe ser capaz de levantar la moto del suelo, manteniendo sólo el adaptador... ¡ Espero que sea claro!

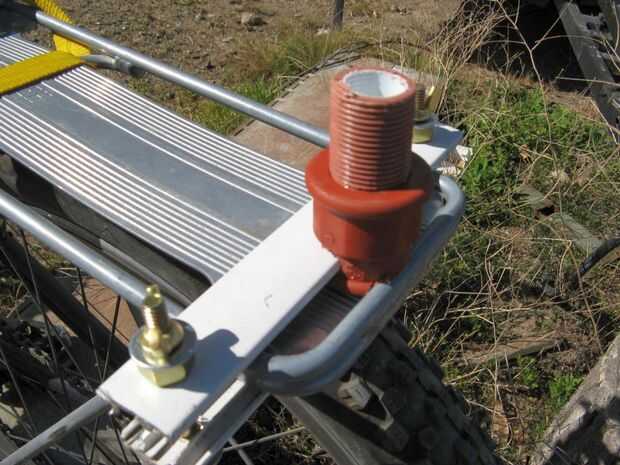

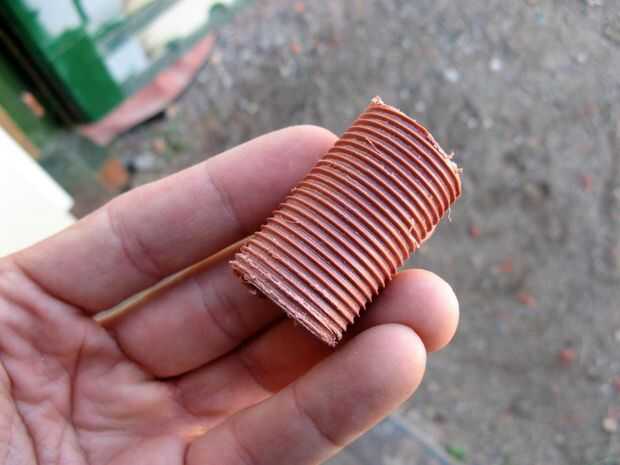

Tomar un tubo de PVC de 3/4" roscadas y atornille en el adaptador. Este tubo será el que gira y da un poco más de libertad de circulación de sistema de agujero. En mi caso, encontré un pedazo de PVC y utilizarlo, pero no es necesario que esté enroscado como en la foto.
Esta pieza de tubo de PVC de 3/4" roscadas nos lleva al"forma de V lugar de descanso"para la punta de la piragua (siguiente paso).
SPA / /
2) sistema rotativo
La primera foto muestra la posición general para "tirar" del kayak con mi bici (la punta del kayak está simplemente apoyada en la parrilla trasera).
Pero si este sistema fuera rígido, sería muy difícil palos en una esquina y los giros serían limitados.
Podemos agregar un pequeño artefacto para darle un poco mas de libertad para rotar al sistema bici + kayak.
Vamos una colección dos piezas duras y resistentes, planas. En mi caso, encontre tirada una pieza plana de aluminio, y la corte en dos partes. Hay agujerearla como muestra la foto, y necesitaremos tornillos de dos con sus tuercas.
Usaremos otro adaptador de 3/4" a 1/2". Hay cortarlo (en la parte de 1/2") hasta la mitad del diametro, como muestra la foto. Volver a cortar 5mm frente para poder sacar el pedazo queda en el medio de los dos cortes. Con una pequeña perforacion se puede sacar mas facil. Charlotte paciencia para sacar este pedacito, creanme que este PVC es muy duro así cuidado con la seguridad!.
Luego, saludando un corte mas-en este adaptador. Cortar solo una partecita del contorno, paralela al corte previo, para evitar el contorno redondeado del adaptador. Es mas facil ver las fotos tratar de entender este paso por escrito.
Ahora poner el adaptador recien cortado por debajo de una de las piezas (de aluminio en mi caso) planas. Ajustar los tornillos y tuercas. Ahora se evidencia para queriamos evitar el contorno circular: esta pieza (el adaptador) no debe rotar, debe estar fija. Tener cuidado de el adaptador quede muy levantadoras ajustado a la parrilla trasera de la bici. Tiene donde todo el peso de la bici si intentamos levantarla tomando solo el adaptador.
Ahora tomaremos un pedazo del tubo de 3/4", con la rosca ya hecha. En mi caso, me habia sobrado un pedazo ya armado previamente, pero no hace falta sea todo "roscado" como muestra la foto. Enroscar el pedazo de PVC roscado dentro del adaptador. Esta sera la pieza efectivamente permitira el movimiento de rotacion cuando se este transportando el kayak, dando un poco mas de libertad de movimiento al sistema.
Este pedazo de PVC roscado nos lleva a el apoyo en forma de V (próximo paso).
