Carretilla ruedas 6 R/C con descarga neumática (7 / 11 paso)

Paso 7: Montaje de elevación neumática: construir

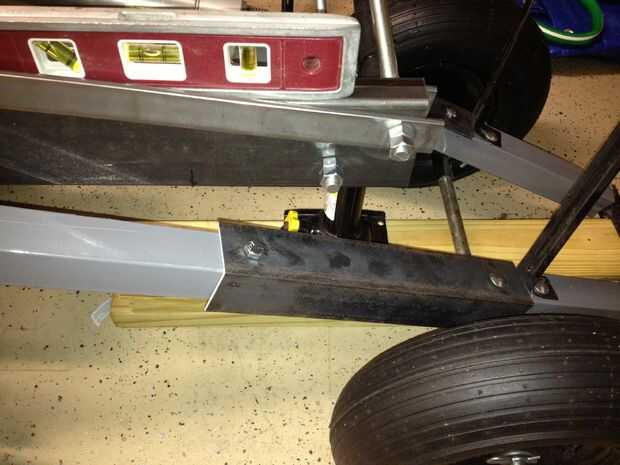

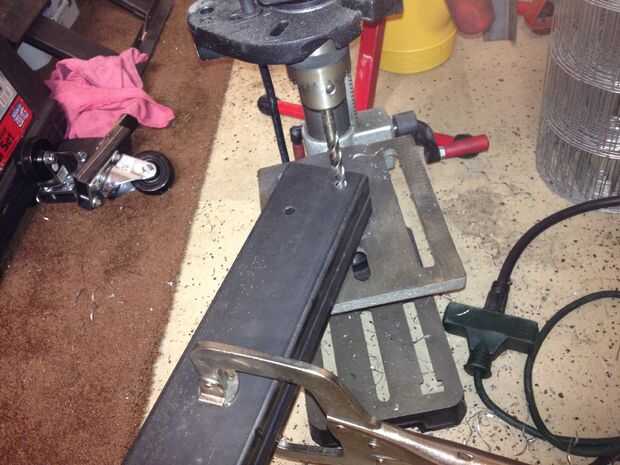

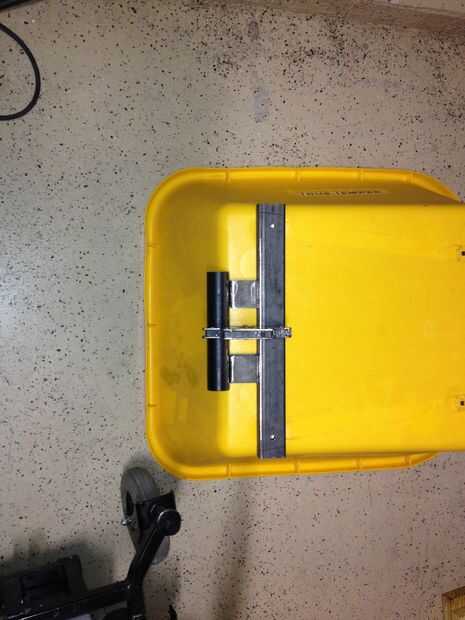

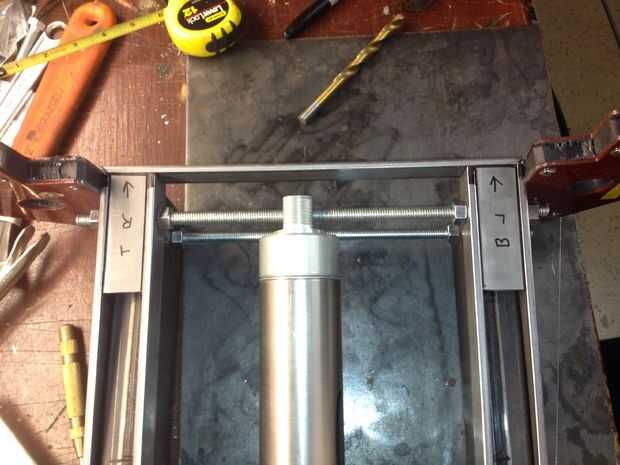

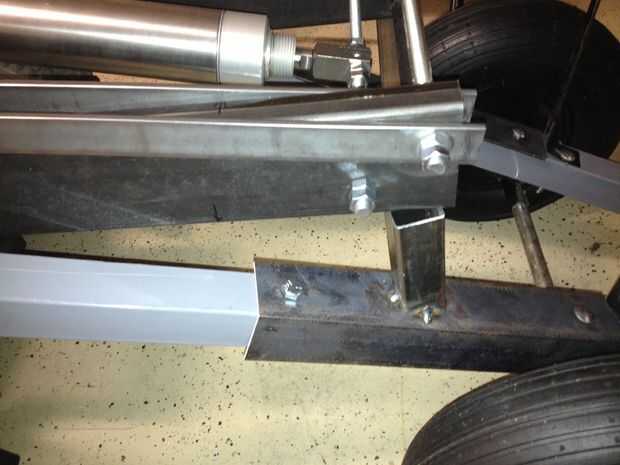

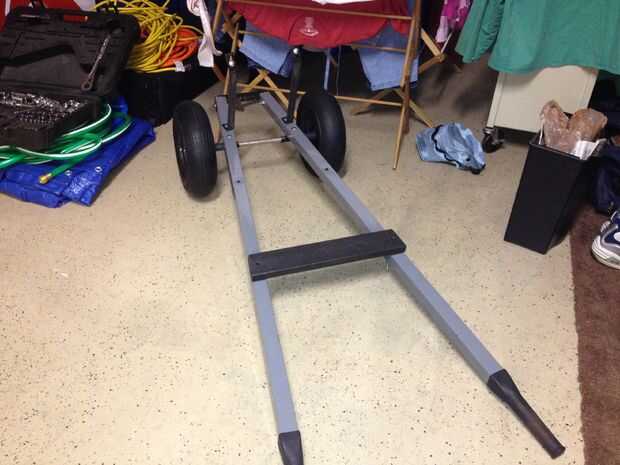

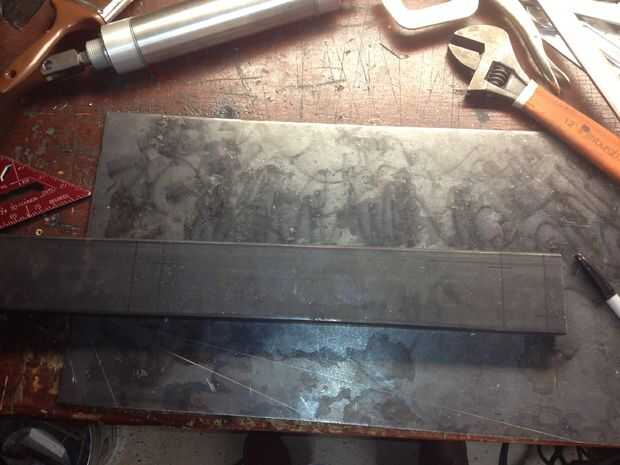

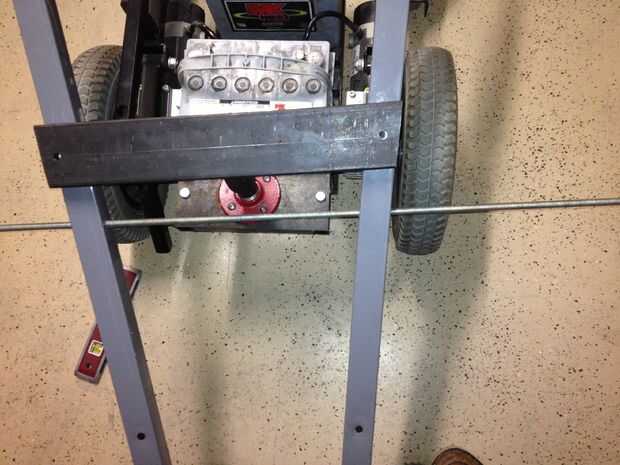

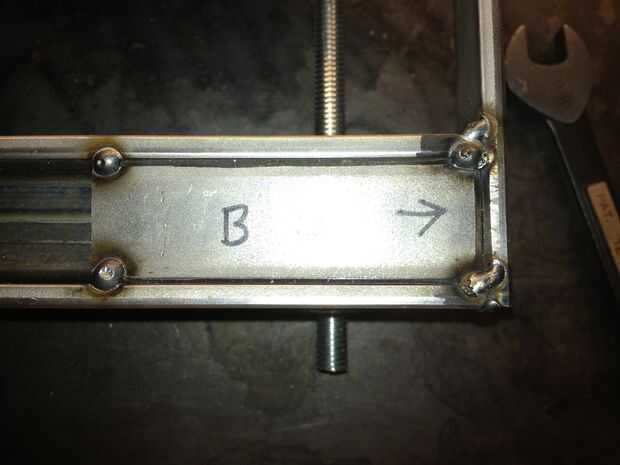

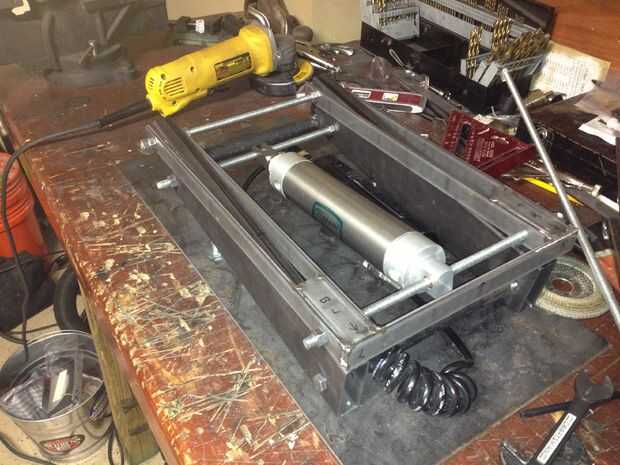

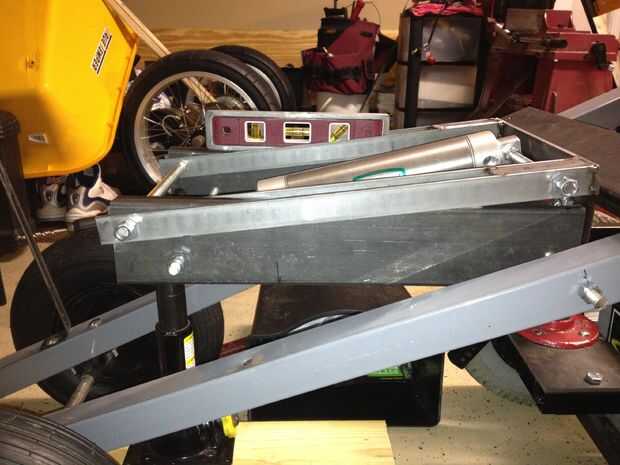

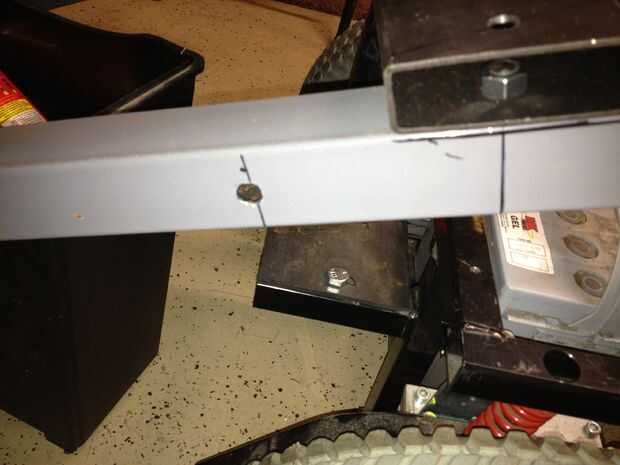

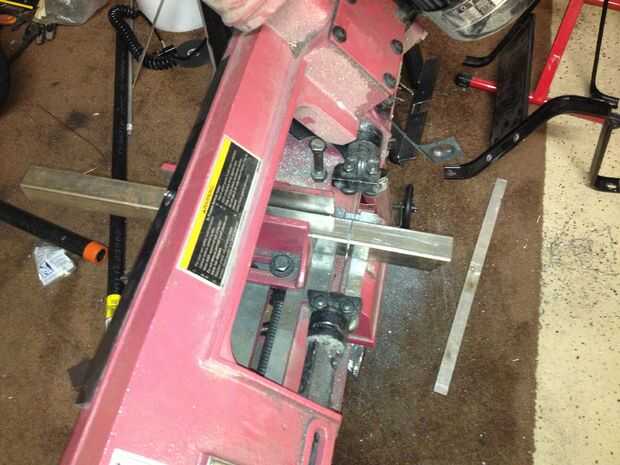

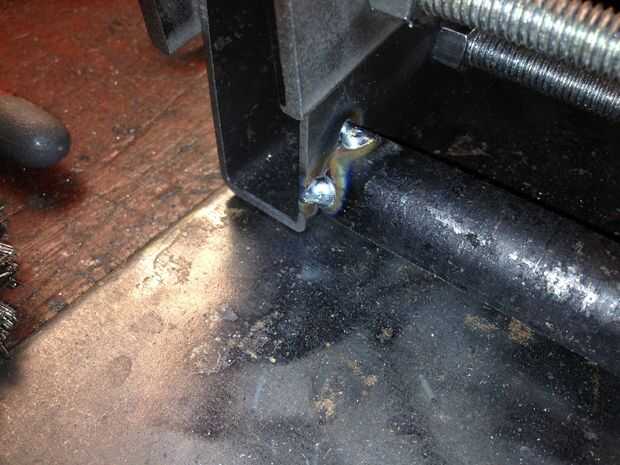

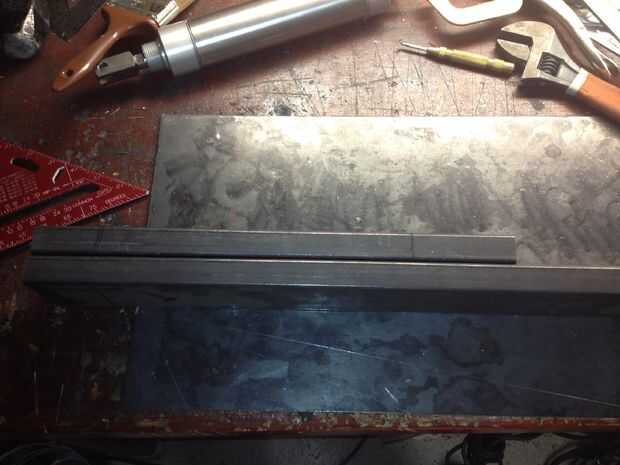

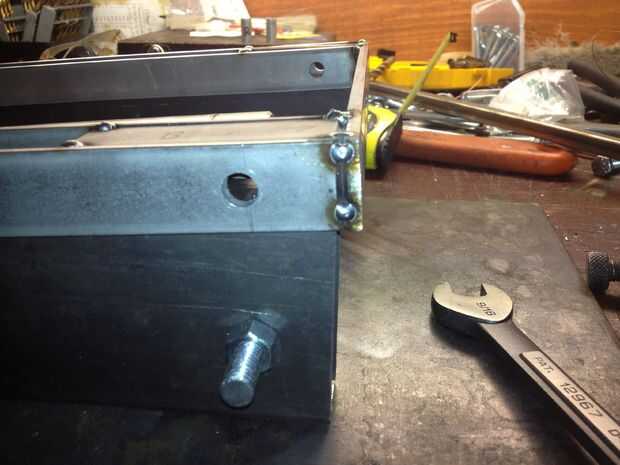

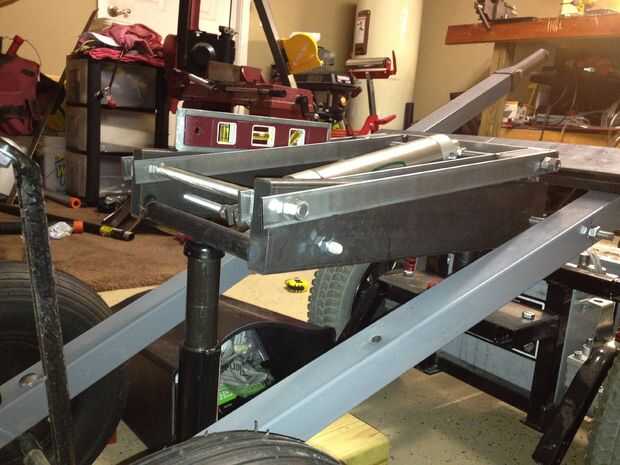

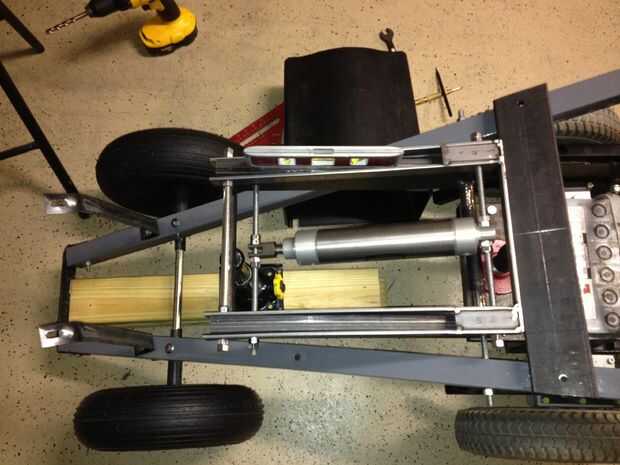

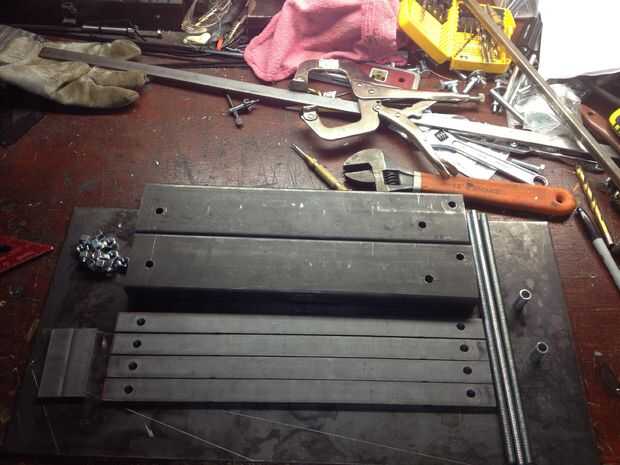

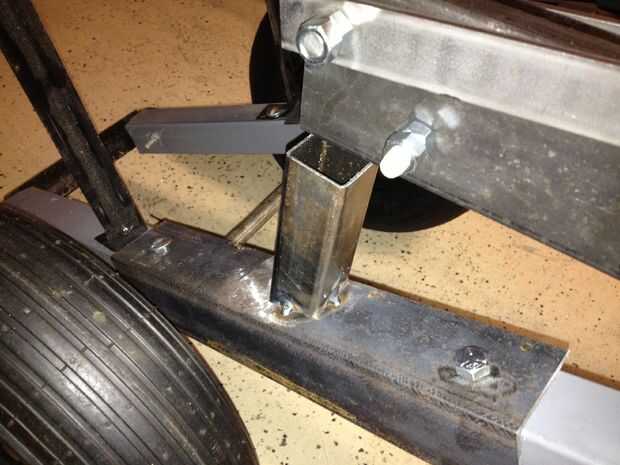

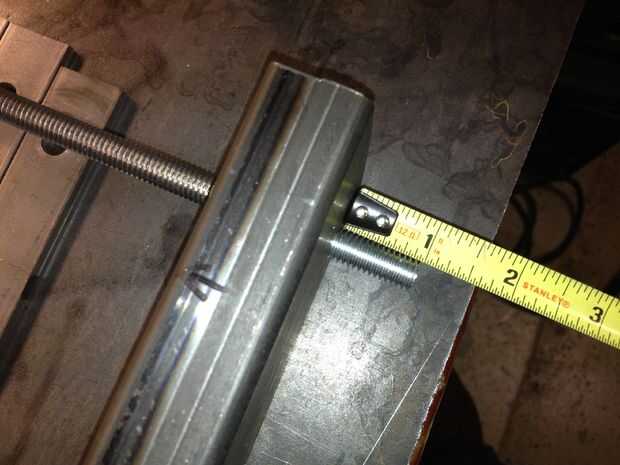

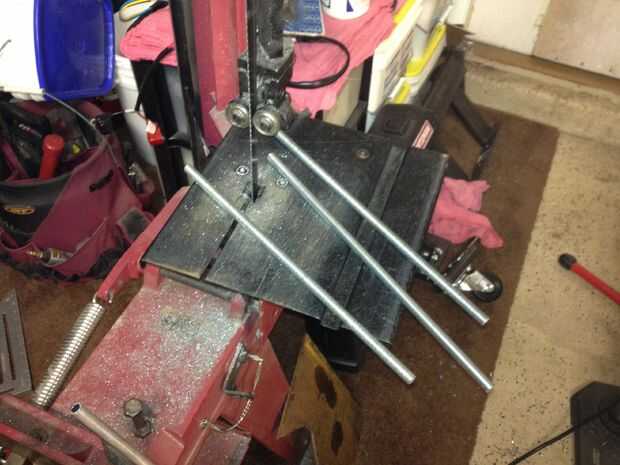

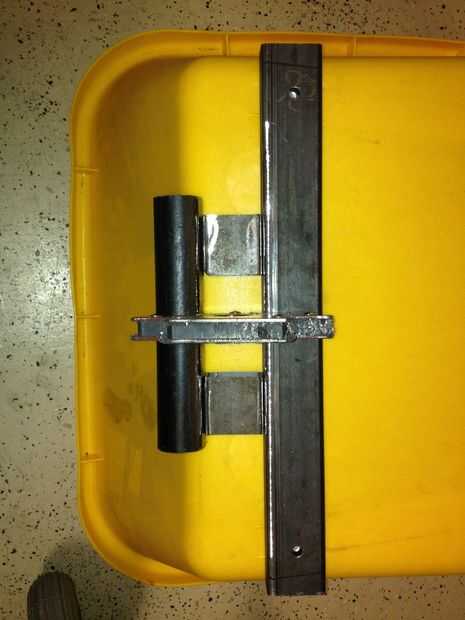

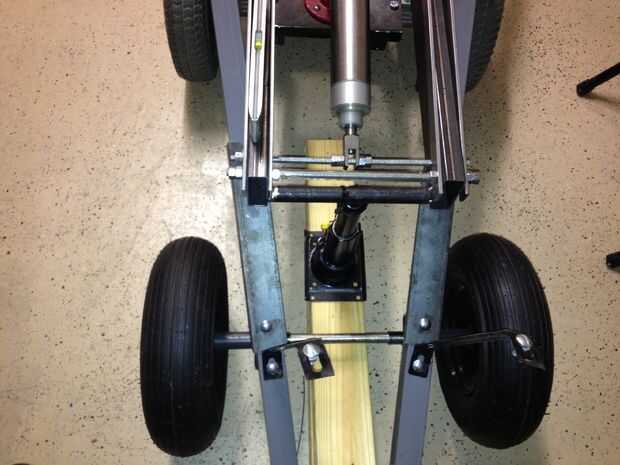

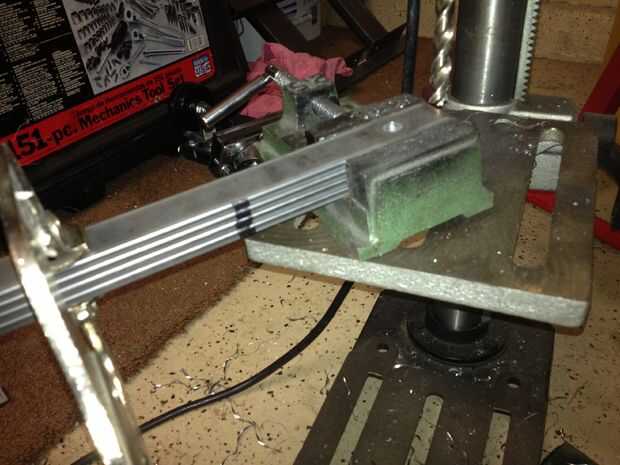

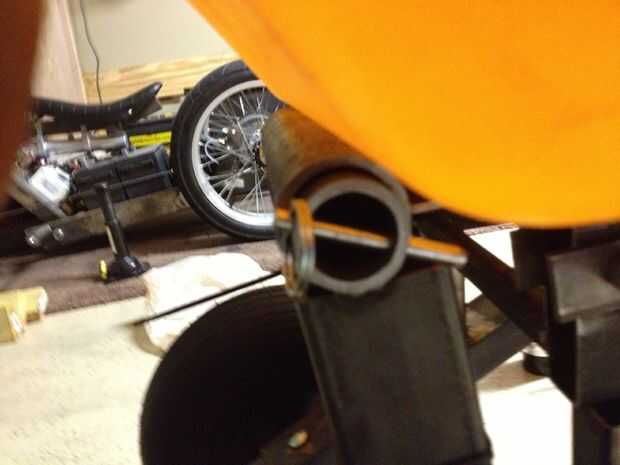

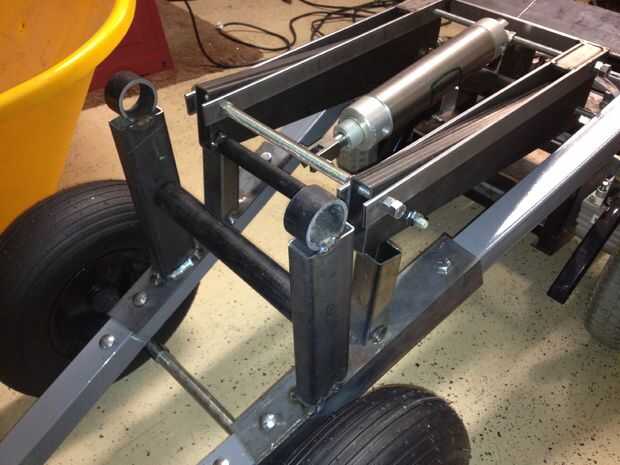

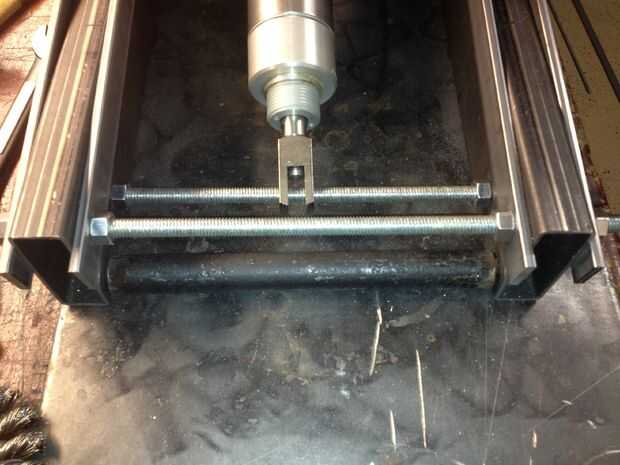

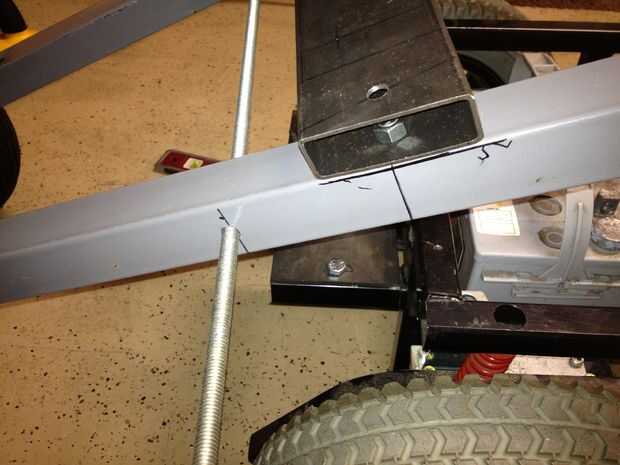

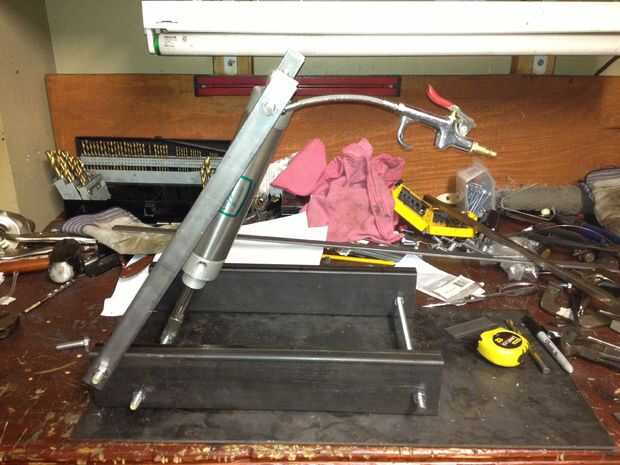

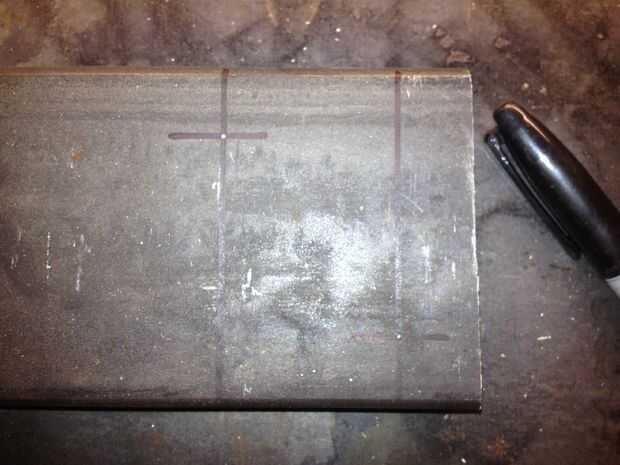

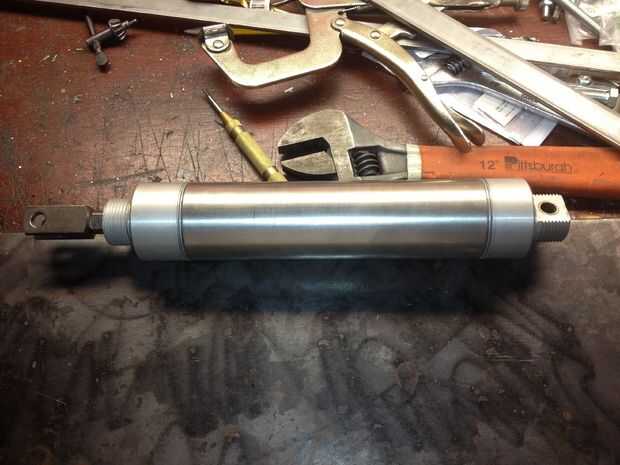

First, measure cylinder closed and at full stroke. A continuación, mida la abertura entre la carretilla maneja y a continuación cruzar miembros de apoyo. A continuación, coloque corte y perforar localizaciones en el material. A continuación, cortar y perforar el material. A continuación, montar el material modificado como se muestra. A continuación, compruebe el ajuste y prueba de movimiento. A continuación, ajuste y tachuela suelden el material de refuerzos del mecanismo de elevación en lugar como se muestra. A continuación, compruebe el ajuste y prueba de movimiento. A continuación, compruebe el ajuste del montaje del neumático en el marco de la carretilla. Asegúrese de que el montaje esté centrado y nivel. A continuación, en el marco de la carretilla, localizar y perforar el marco para recibir el punto de pivote delantero del montaje. A continuación, deslice los hilos por todos a través del cuerpo y levante y atornille en su lugar. A continuación, corte la parte sobrante hilo todos. A continuación, apoyo conjunto de elevación y el nivel. A continuación, medir, cortar y perforar acero ángulo para sujetar a la parte inferior del bastidor de la carretilla. A continuación, fíjelo al ángulo de acero. A continuación, mida, corte y soldadura que descansa la parte frontal para el montaje de la tachuela. A continuación, medir, cortar, perforar y perno en el soporte de la bisagra de carretilla frontal. A continuación, medida, corte y tachuela suelden la bisagra de carretilla frontal. A continuación, medida, corte, tachuela soldar el soporte de la bisagra marco frontal. A continuación, medir, cortar y perforar el interior pasador de la bisagra delantera. A continuación, compruebe el ajuste y movimiento. A continuación, retire la carretilla. Medir, cortar, perforar y perno en el soporte de acero carretilla posterior. A continuación, vuelva a instalar el perno carretilla y bisagra. A continuación, medir, cortar, verificar cupo-para arriba, instalar y tachuela suelde los brazos de pivote trasero carretilla para el apoyo posterior de la carretilla. A continuación, compruebe el movimiento y hacer los cambios necesarios.
