Carretilla de mano Missouri (11 / 21 paso)

Paso 11: Prepara rieles laterales y apoya a Cruz

Para el marco, opté por usar 2x4s tratada. Las longitudes son:
2 rieles en 8 pies
1 tapa en 46 1/2 pulgadas
2 soportes cruzados en 43 1/2 pulgadas

Use una tronzadora, Sierra, Sierra de brazo radial o caja de ingletes, pero hacer la Plaza de extremos.

La longitud de su tapa y soportes dependerá de las dimensiones del árbol que elija. En el coche, los soportes del eje principal fueron delante de los neumáticos. En el carro, he decidido colocar estas monturas detrás de las ruedas. La anchura entre las monturas de dos ejes, que se muestra en el paso 13, era 46 1/2 pulgadas hacia afuera y 45 pulgadas "en el centro". El choque soportes mostrados en pasos y 10 son 43 1/2 pulgadas aparte. Este espacio determinado las dimensiones que utiliza para los soportes transversales.

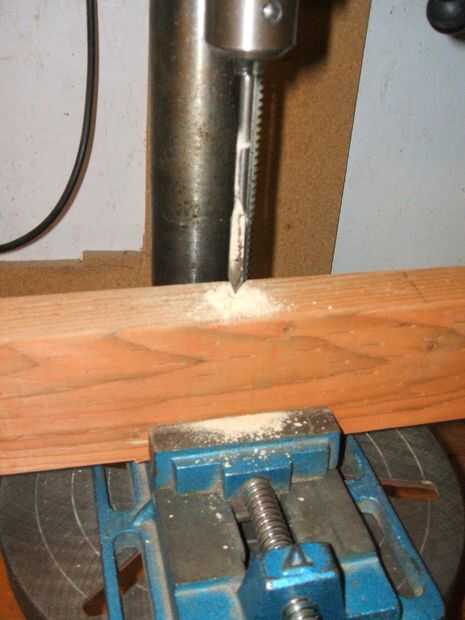

Perfore agujeros de 5/16 de pulgada en los rieles laterales para los pernos del eje trasero y el mango, como se muestra. Es importante perforar los agujeros en el centro de los tableros. Le sugiero que utilice una broca normal en lugar del tipo de madera poco espectáculo. Consulte to17 13 pasos antes de perforar estos agujeros. Ubicaciones de los centros del agujero del extremo del riel son 9 1/2 pulgadas y 13 1/2 pulgadas. Si se monta el marco antes de taladrar los agujeros, usted necesitará agregar 1 1/2 pulgadas a la distancia a los agujeros para compensar el ancho de la Junta de tapa de extremo. Estas perforaciones del borde que el borde inferior del travesaño.

Los agujeros de perno de mango se centran 2 1/2 pulgadas desde el extremo opuesto del carril. Estas perforaciones del borde de los rieles que será el borde superior. Refiérase al paso 18.
