El propósito de este tutorial es mostrar un poco como un proceso de máquina CNC funciona desde el diseño hasta el producto acabado. Es también un tutorial para los usuarios más experimentados sobre cómo crear un dedo conjunta.
Material: 3/4" hoja stock MDO (media densidad
Recubrimiento)
Máquina: máquina CNC de 3 ejes greenBull
Software: AutoCAD (diseño), CAMBAM (herramientas), Mach3 (postprocesador)
Queremos mostrarles cómo hacer una articulación práctica usando una máquina de CNC. Esto es un conjunto simple y proporciona un buen punto de partida. Un empalme del dedo es un conjunto que tiene protuberancias que miden el grosor de la madera, creando un rincón al ras cuando se ponen juntos.
Paso 1: Diseño asistido por ordenador (CAD)
Usamos AutoCAD para el diseño de estas piezas. La final es cuatro pulgadas de ancho con los dedos en una pulgada.
La acción de la hoja que utilizamos fue medida en pulgadas.755. Es importante compensar la esquina, por lo que necesitará ir un poco más lejos y utilizar.757 para todos los dedos.
El diseño, tomamos la pieza y se gira 180 grados. Entonces nos unimos a todas las líneas para crear un polígono. A continuación lo copió y lo gira. Normalmente nos puso un poco de tolerancia entre el dedo y hacer un poco más delgada, pero durante el tiempo mantuvo a cero para ver si la madera fue perdonar lo suficiente como para hacer esto, si no necesitamos añadir un milésimos de una pulgada de desplazamiento.
El interior de las esquinas no van a ser perfectamente cuadrados porque utilizamos un poco es redondo. Al poco tuvo que hacer un sobrecorte para poder casarse con plano en la esquina adyacente. Las esquinas redondeadas también proporciona un alivio de presión en la esquina, o grietas de tensión que podrían surgir. Ahora que el archivo ha sido preparado, estamos listos para pasar a fase 2.
Paso 2: Fabricación asistida por ordenador (CAM)

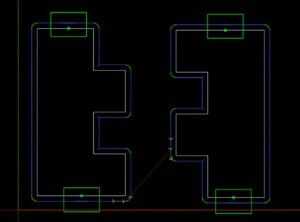

Abrir el fichero DXF que acaba de guardar el programa de CAD y el software CAM. El software de la leva se utiliza para establecer las operaciones de mecanizado. Una vez que tengas el archivo cargado en el programa de CAM, seleccione las dos juntas y crear un desbaste y un perfil acabado. El desbaste paso tendrá una holgura de. 01" por lo que cuando sucede, el acabado, habrá sólo una pequeña cantidad de material de afeitado. Sólo queremos tener dos lengüetas de retención de estos tan seleccione ambos y cambiar las pestañas de sujeción a un mínimo de dos. El desbaste paso hará dos pasadas y la pasada de acabado hará uno. El archivo ya ha sido preparado y es que la parte ya está lista para ser cortado por la máquina CNC.
Paso 3: Máquina CNC (Computer Numerical Control)

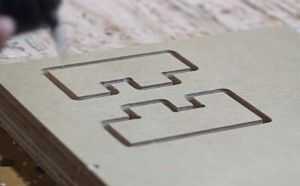

Ahora estamos listos para cortar la articulación. Cero los ejes X, Y y Z primero y luego ejecutar la máquina. La articulación del dedo está completa y hay cero tolerancia, por lo que puede añadir un poco de tolerancia para hacer más fácil y que pegamento sentarse en el medio. Otro aspecto de esta articulación de dedo es que estos extremos estén perfectamente al ras. No hay diferencia entre ellos por lo que esta muy bien elaborado. Ponemos esto en un tornillo de banco para apretar un poco más. Era capaz de mover un poco pero no lo suficiente para que sea perfectamente al ras, por lo que quiere moverlo sobre.005 pulgadas.
Es cómo hacer un dedo conjunta con una máquina CNC.
