Paso 2: ¿Cómo funciona esta?

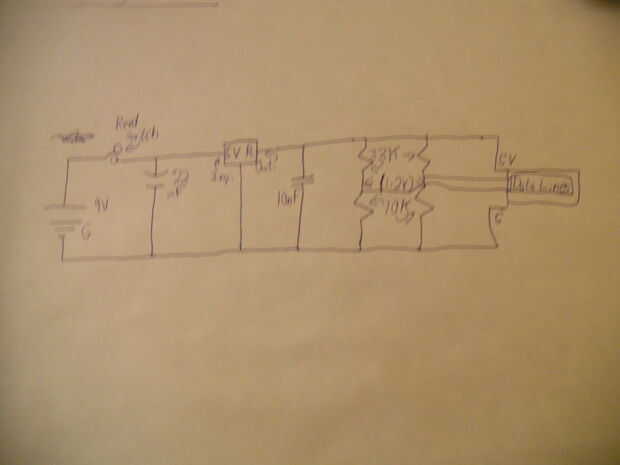

Este es un circuito bastante simple.
Tomar la pinza de la batería y soldadura en una Junta de perf o apenas enganchar hasta el interruptor de láminas. Si lo pones en el tablero de perf, luego conectarlo al interruptor después de que la soldadura en la placa. Luego suelde el LED en. Poner la resistencia 350 ohmios en el ánodo (positivo) de la pierna del LED. Luego, el gancho hasta el condensador de 22uF. La pata corta es el negativo. Generalmente también tendrá una flecha que apunta a en el condensador. ¿Hacer? Ahora, viene el regulador de tensión. Voltear hacia el lado donde hay números y letras. El lado izquierdo está la entrada del regulador. Es donde irá el 9V. El centro está la tierra. DEBES soldarlo en la tierra. La derecha es la salida, que es de 5V. Conectar el condensador de 10nF después del regulador. Una vez terminado, tomar sus resistencias k 33 y les de la soldadura del lado de la placa donde está su entrada positiva. Conectar los 5V a él. Luego tome su 10K y conectar en el lado negativo de la entrada. Soldadura a la entrada negativa. Luego, en los extremos donde las resistencias no están soldadas juntas, poner un cable entre cada divisor de tensión. Engancharlos hasta las líneas de datos del USB. Google un pinout USB. Dirá usted que los pernos es pos. y NEG. Cuáles son Ahora, asegúrese de que cada parte está en el lugar correcto. Hacer esto para que sepas que no quema tu Samsung Realmente caro . Después, poner en el enchufe USB. Conecte el dispositivo de Samsung. El interruptor y observar el increíble teléfono tienen la carga firme en él. : D
También tengo un cargador de iPod. No tan buena como la original, pero lo de la buena. Ir a la mi ' ible página y verás una lata altoids azul marino. Eso es todo!
