Cargador universal USB portátil (6 / 9 paso)

Paso 6: Panel frontal: conectores USB

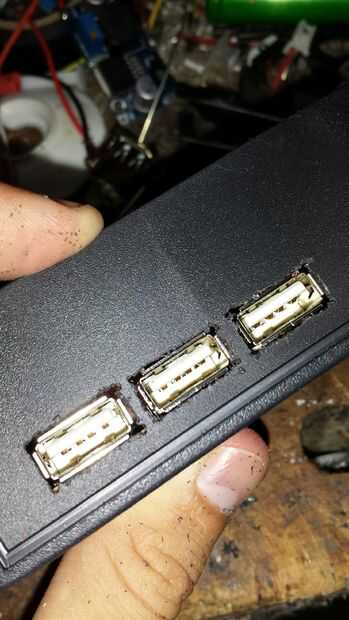

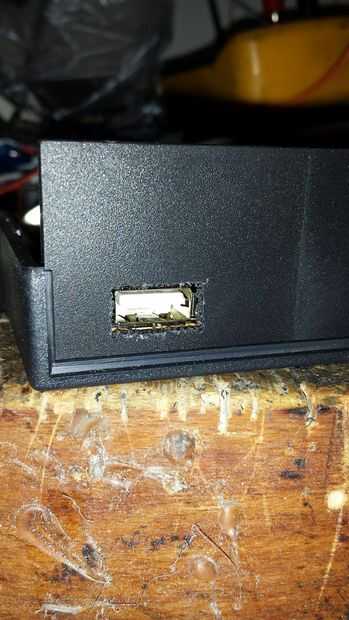

Aquí viene la parte más tediosa: haciendo los recortes del panel frontal. Primero perforé un agujero en el PCB para un tornillo, que concede la Junta a un enfrentamiento de tornillo pequeño dentro de la caja del proyecto. Luego deslice la parte frontal a su lugar y trazado de los conectores en la misma con un marcador. Con broca de 1mm que trazado el primer conector, luego revisar si todavía todo se alinea y repite esto para el segundo y el tercer conector.

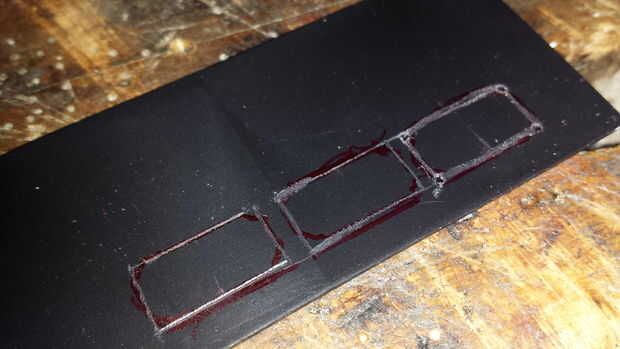

Para hacer los recortes reales agujeros muchos agujeros al lado de uno a en el interior de las líneas de trazado. Pues yo utilizaba la misma broca a rpm más altas a los orificios previamente perforados hacia fuera de la ruta. Otra vez, después de comprobar la alineación repetí esto para el resto de los conectores.

Finalmente usé un archivo cuadrado para suavizar los bordes. Tenga en cuenta que los agujeros que resultó para ser un poco más grande que previsto, porque estaba de perforación demasiado cerca de las líneas de trazado. Ser lento y preciso aquí paga apagado con buen resultado. Un cortador del laser o CNC router sería una vida (y también tiempo) protector.
