Paso 4: cableado
La batería se cargará a pesar de que esté apagada.
la batería podría ser cargada en aproximadamente 13,5 horas vía panel solar.
Conecte el lado positivo de la batería a la entrada del convertidor DC-DC
Conecte el negativo (negro) a la tierra del convertidor DC-DC

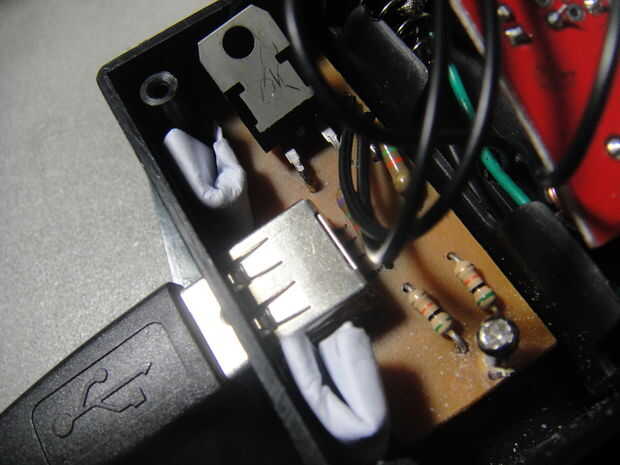

Conecte la salida del convertidor DC-DC para el PCB con el 7805. la salida se conectará a la entrada del regulador de voltaje 7805.
la tierra se conectarán a la tierra de los 7805.

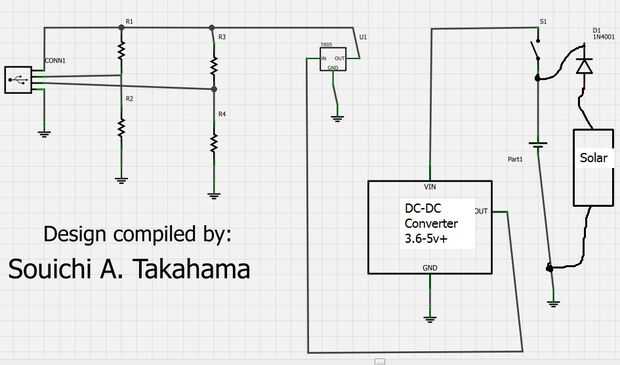

la salida del 7805 se conectará con el conector de USB, consulte el diagrama esquematico.
el panel solar y la batería se conectarán juntas para que el panel solar puede cargar la batería.
hay un interruptor para que el convertidor DC-DC no come el poder incluso sin uso.
R1 y R3 es la resistencia k 75 y los otros 2 es la resistencia de 50 k
