Cargador Solar DIY ($5 batería gratis - actualizado!) (3 / 5 paso)

Paso 3:

Circuito de cargador de USB vino de un viejo baratos iPod USB cargador. El chip principal es similar a la conocida máxima inversor la viruta. El circuito es un regulador elevador / reductor, lo que significa cuando la alimentación es underpowered tiende a aumentar la tensión pero cuando la fuente de alimentación es dominada limita la tensión de salida. Es ideal para fines de energía solares.

Pasos:
1.) Desarmar un cargador USB de alta potencia 12V.
2.) cortar los cables, corta lo suficiente como para ser montado en el panel solar.
3.) Soldar el circuito cargador del panel solar (adición de un interruptor es opcional).

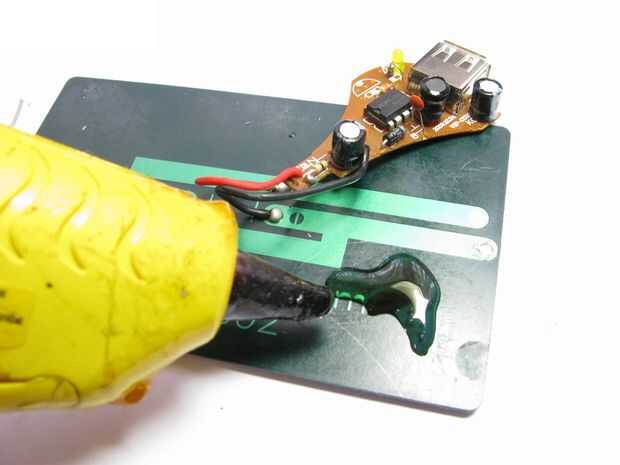

4to.) uso caliente del pegamento pistola para montar el cargador para el panel solar.

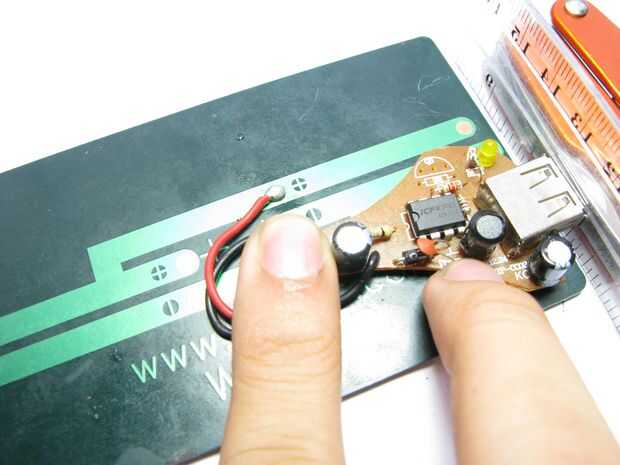

5.) Asegúrese que el puerto USB no sobresale y el circuito no debe tocar cualquiera de los conductores en el panel.
