Cargador para teléfono inalámbrico (6 / 8 paso)

Paso 6: Probarlo

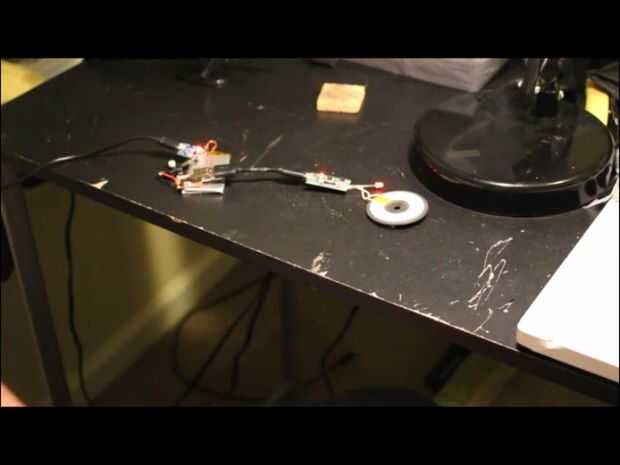

Todo prueba con un multímetro. Básicamente quieres ir abajo de la línea comenzando con el controlador de carga, cada entrada y salida de los componentes individuales de la prueba

  1. Trate de conectar el controlador de carga con un adaptador USB cable y la pared. Debe ver 5V en el lado de entrada del controlador de carga y aproximadamente 4V en el lado de salida. Esto le dirá que el controlador de carga funciona correctamente
  2. Deje que la batería cargue para arriba para un poco. Después de unos 5 minutos, desconecte el cargador.
  3. Ahora el lado de salida del regulador de carga de la prueba, usted debe ver 3.7V. Esto le indicará que la batería cargada con éxito.
  4. Comprobar el lado de entrada del circuito DC-DC. Usted debe ver 3.7V así. A continuación, compruebe el lado de salida del circuito DC-DC en el puerto USB. Usted debe ver a 5V. Esto le indicará que el circuito funciona correctamente por la intensificación de la tensión.
  5. Ahora Revise las entradas del circuito de carga inalámbrica. Debería ver 5V otra vez. Esto le dirá que el cable que empalma aún funciona correctamente.

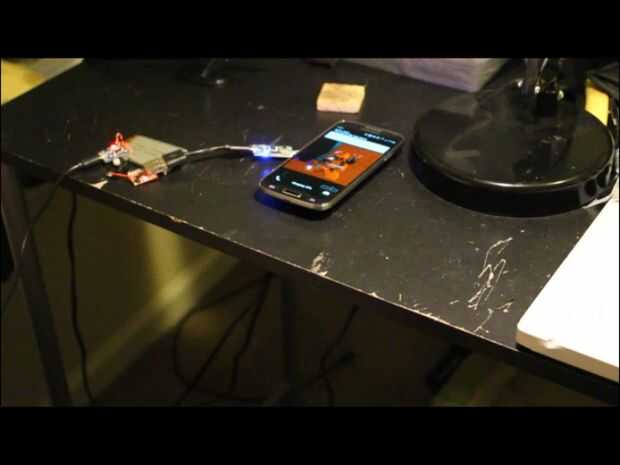

  6. Por último, coloque su dispositivo habilitado para Qi en la plataforma de carga. Si empieza a cargar, luego su almohadilla de carga y el circuito funcionan correctamente.
  7. Si alguno de estos pasos falla, intente volver a soldar o volver a empalmar las conexiones hace. También Compruebe los componentes internos de las tarjetas para ver si hay problemas de continuidad. Si es así, puede que necesite un nuevo componente.
