Cargador magnético DIY Xperia Dual de Z3: (5 / 6 paso)

Paso 5: Sigue avanzando en

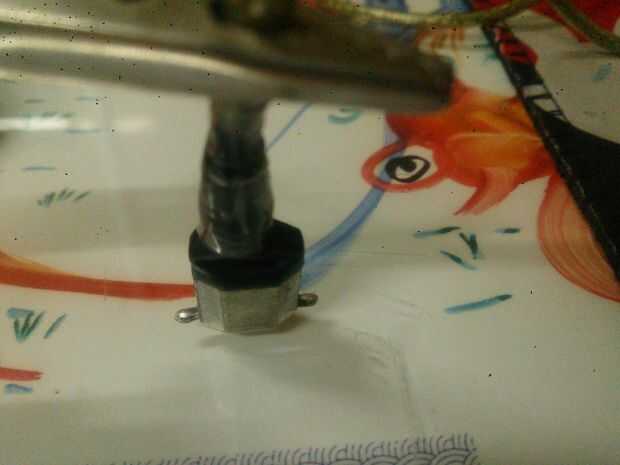

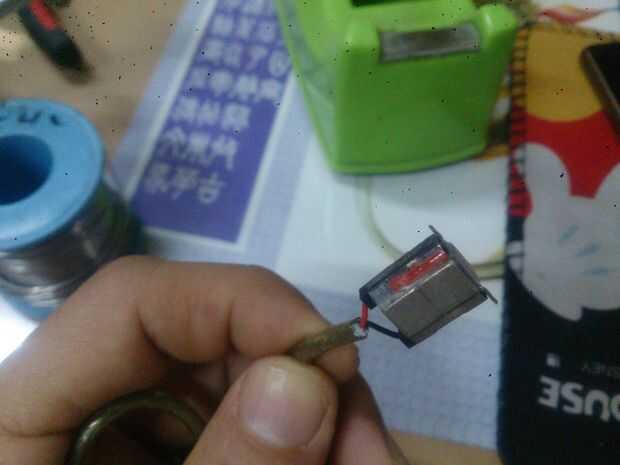

  • Poner las clavijas rojas y negras en los lados del imán y envuélvalos con cinta adhesiva.
  • Doblar las patas hacia fuera el imán (en línea con el plástico en el imán).

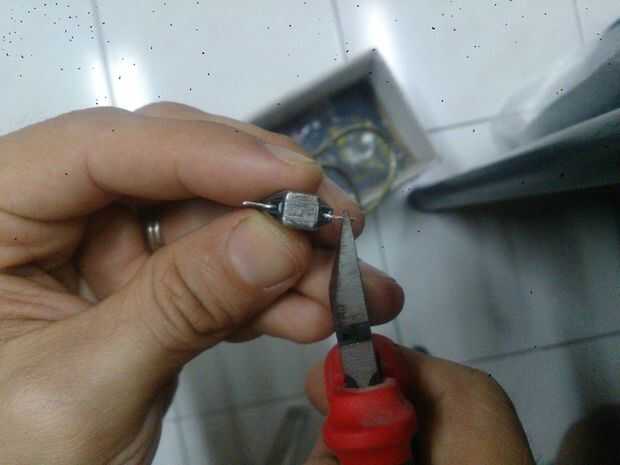

  • Prueba en el teléfono y corte la longitud excesiva de los pernos.

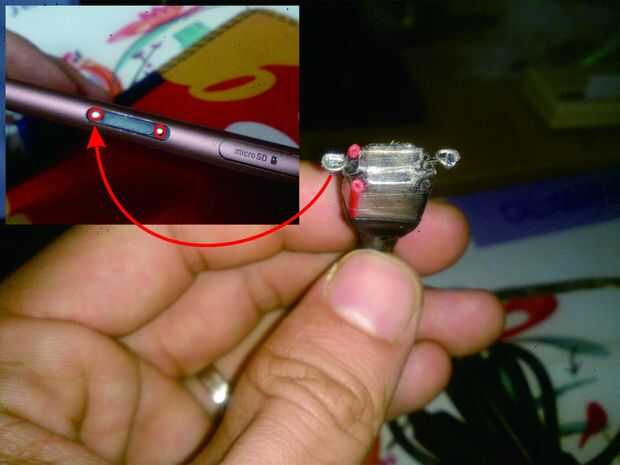

  • No olvide marcar el lado del cable rojo. Aquí Envuelva un pedazo de la chaqueta del cable rojo junto con los alfileres y el imán. Esto es crucial ya que necesitamos saber qué lado es rojo (5V) y que es negro (masa). No verás el color de los cables una vez enrollado el cable con cinta aislante, a menos que use una cinta adhesiva transparente.

Los pines de jumper de protoboard son pequeños, así que es el conector del teléfono. Si le resulta difícil hacer la conexión entonces este es el paso adicional para hacer su pin más amplia.

  • Use conductores excesiva de la resistencia de forma "U" alrededor de las clavijas como se puede ver en la foto de arriba.

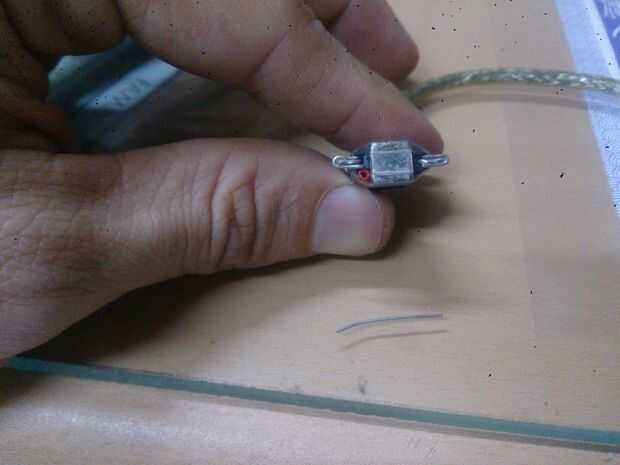

  • Poner alguna soldadura en la parte superior del perno (última foto).

Ahora tenemos un conector mayor pernos (^_^)

Actualización : mi último parche es la adición de una forma de círculo de resistencia conduce por debajo de los pines para que obtener un mejor agarre al conector del teléfono. Pero para ser honesto se trata una obra dolorosa estamos formando, alinear y soldar una cosas muy pequeñas en un teléfono premium (^_^ "). Necesita más café y doble de su paciente.
