Cargador del teléfono móvil con 1.5v batería

ayuda:

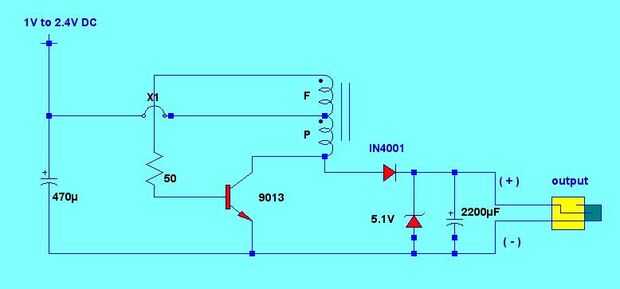

Para el teléfono celular a cargar, la salida del cargador debe estar por encima de 4V y puede entregar una corriente máxima de 500mA. Este circuito cargador aumentará el voltaje de 1, 5V a 5V DC para alcanzar el celular carga requisito. El circuito utiliza sólo una AA o AAA 1, 5V batería (1V a 2.4V).  El cargador se compone de simple oscilador, un rectificador y regulador de voltaje. La regeneración bobina F está compuesto por 5 vueltas de cable magnético de #30 AWG y bobina principal P se compone de 6 vueltas de alambre AWG #24. El 5.1V Diodo zener y 2200uF condensador (condensador de 4700uF uso 16v para más exactitud) regula la tensión de salida para asegurar la carga correcta.

Se puede usar un diodo IN4007 en vez de IN4001 si usted no puede conseguir el diodo IN4001.* **

Las bobinas no son críticas, se puede experimentar con diferente número de vueltas. Si alguna vez el cargador no tienen ninguna salida, tratar de invertir la conexión de la bobina.
